Montage
!
14
3.3.3

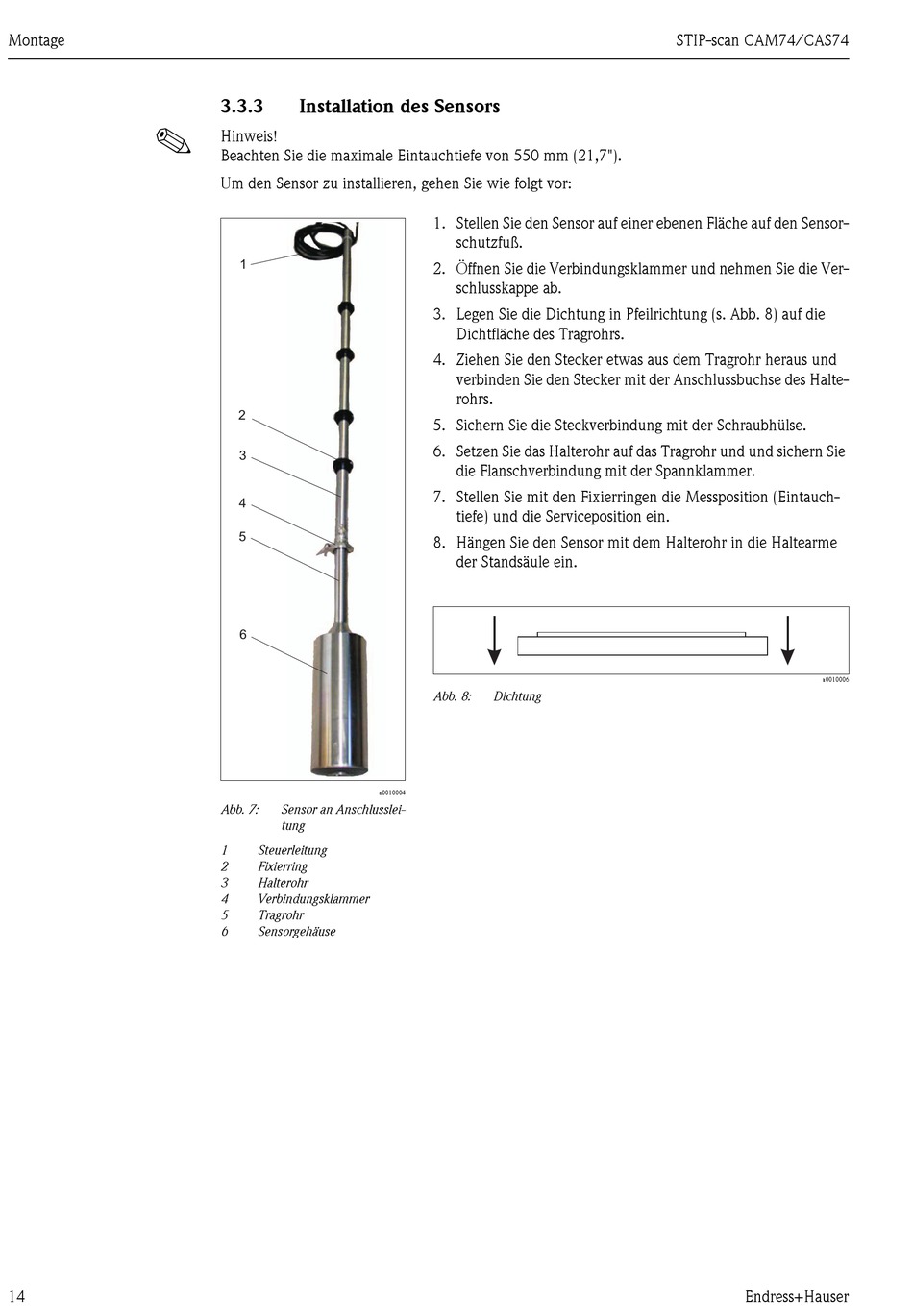

Installation des Sensors
Hinweis!
Beachten Sie die maximale Eintauchtiefe von 550 mm (21,7").
Um den Sensor zu installieren, gehen Sie wie folgt vor:
1
2
3
4
5
6
a0010004
Abb. 7:
Sensor an Anschlusslei-
tung
1
Steuerleitung
2
Fixierring
3
Halterohr
4
Verbindungsklammer
5
Tragrohr
6
Sensorgehäuse
1. Stellen Sie den Sensor auf einer ebenen Fläche auf den Sensor-
schutzfuß.
2. Öffnen Sie die Verbindungsklammer und nehmen Sie die Ver-
schlusskappe ab.
3. Legen Sie die Dichtung in Pfeilrichtung (s. Abb. 8) auf die
Dichtfläche des Tragrohrs.
4. Ziehen Sie den Stecker etwas aus dem Tragrohr heraus und
verbinden Sie den Stecker mit der Anschlussbuchse des Halte-
rohrs.
5. Sichern Sie die Steckverbindung mit der Schraubhülse.
6. Setzen Sie das Halterohr auf das Tragrohr und und sichern Sie
die Flanschverbindung mit der Spannklammer.
7. Stellen Sie mit den Fixierringen die Messposition (Eintauch-
tiefe) und die Serviceposition ein.
8. Hängen Sie den Sensor mit dem Halterohr in die Haltearme
der Standsäule ein.
Abb. 8:
Dichtung
STIP-scan CAM74/CAS74
a0010006
Endress+Hauser
