5. Montage
Es gibt folgende Montageversionen des Proservo NMS 53x:
Montage ohne Führungssystem.
•
Montage mit Beruhigungsrohr
•
Montage mit Führungsdraht
•
5.1 Zeichnung mit Anwendungsbeispielen für Tanks
In folgenden Fällen ist eine Montage mit Beruhigungsrohr oder Führungsdraht nötig:
bei einem Schwimmdachtank
•
bei einem Festdachtank mit eingebauter Schwimmdecke
•
bei einem Tank mit kräftigem Rührwerk oder starken Turbulenzen
•
In allen oben nicht aufgeführten Fällen kann die Montage ohne Führungssystem
erfolgen.
Abb. 5 zeigt Anwendungen mit und ohne Beruhigungsrohr.
Ohne Beruhigungsrohr
Festdachtank
Mit Beruhigungsrohr
Schwimmdachtank
Festdachtank
Mit Führungsdraht
Schwimmdachtank
Festdachtank
5.2 Montage ohne
Führungssystem
In diesem Fall wird der Proservo
NMS 53x ohne Führungssystem
über einem Peilstutzen des Fest-
dachtanks (siehe Abb. 4) montiert.
Während der Montagevorberei-
tungen müssen einige Empfehlun-
gen bezüglich des Setzens des
Stutzens und der Mindestentfer-
nungen beachtet werden. Dies
wird in Kapitel 6.1 beschrieben
und spezifiziert.
Sakura Endress
Überdachter
Schwimmdachtank
Kugel- oder
Kapseltank
Überdachter
Schwimmdach-
tank
Kugel- oder
Kapseltank

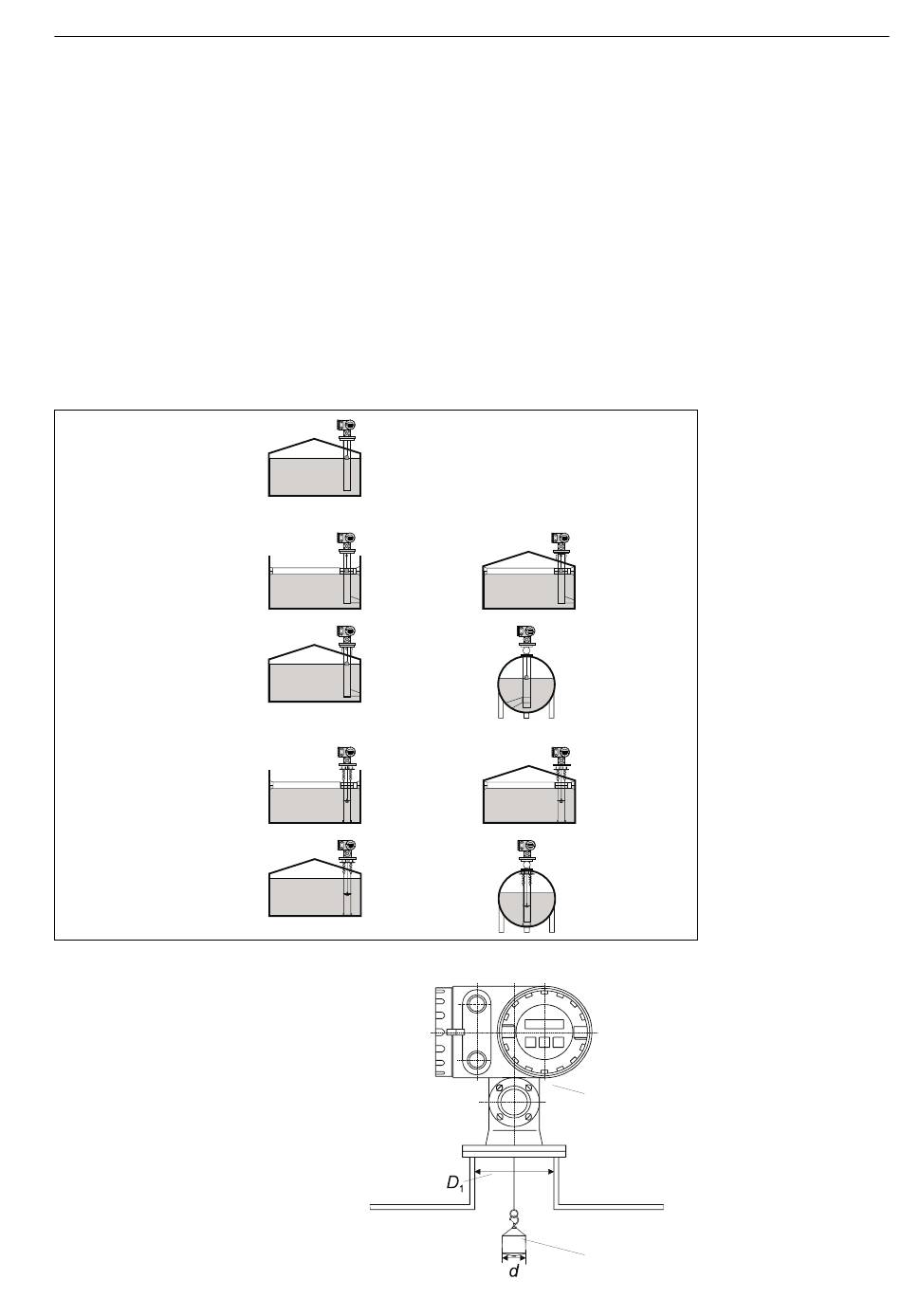

Abb. 5:
Anwendungsbeispiele für
die einzelnen Tanks
NMS53x
Abb. 6:
Montage ohne
Verdränger
Displacer
Führungssystem
5. Montage
