10. Touch Control und Programmiermatrix

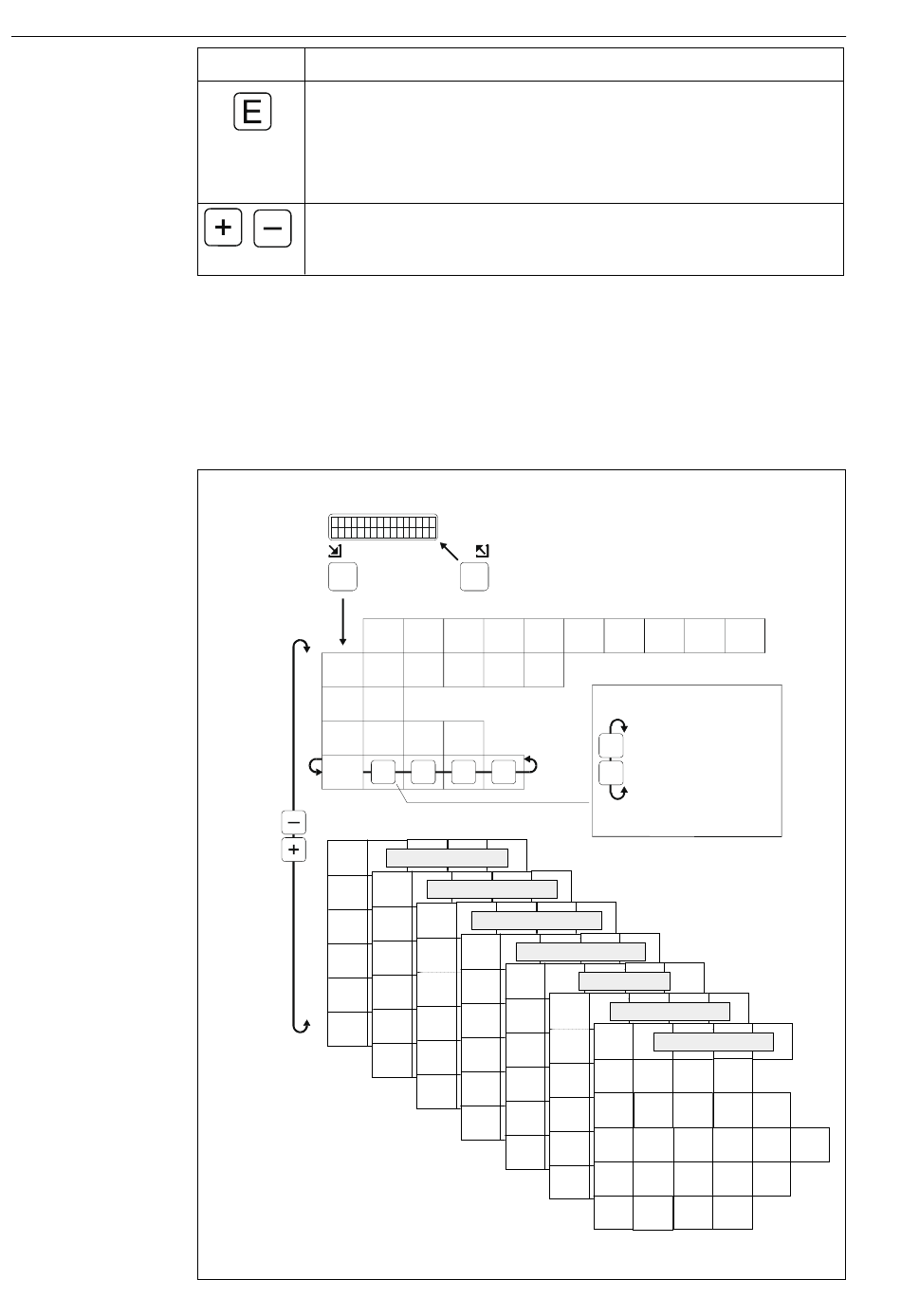

Abb. 17:
Auswahl von Matrixgrup-
pen, Funktionsgruppen
und Funktionen innerhalb
der Programmiermatrix
30
Taste
Zugang zur Programmiermatrix (Taste länger als 3 Sek. gedrückt halten)
•
Rückkehr zur HOME-Position (Taste länger als 3 Sek. gedrückt halten)
•
Horizontale Bewegung innerhalb einer Funktionsgruppe, um einzelne
•
Funktionen anzuwählen
Speichern von Parametern oder Zugriffscodes
•
Vertikale Bewegung, um Funktionsgruppen anzuwählen
•
Auswählen oder Einstellen von Parametern
•
Eingabe von Zugriffscodes
•
Hinweis!
Die LCD-Anzeige kehrt automatisch in die HOME-Position zurück, wenn länger als
10 Minuten kein Tastenfeld berührt wird. Die Ziffernwerte werden durch Drücken von
"+" und "-" erhöht bzw. erniedrigt. Wenn Sie "+" oder "-" kontinuierlich gedrückt halten,
ändert sich die niedrigste Ziffernstelle als erste. Nach einem Durchlauf der Minimum-
stelle ändert sich die nächstniedrige Ziffernstelle. Nach einem Zyklus der zweit-
niedrigsten Stelle folgt die drittniedrigste etc. Wenn Sie das Tastenfeld wieder
loslassen, beginnt der Vorgang anschließend wieder mit der niedrigsten Ziffernstelle
(analog zu einem mechanischen Zähler).
