Proservo NMS53x
3.2 Abmessungen
NMS531, 534
4
A
B
Max. 33 mm
Verdrängerposition an Tankoberseite (Flanschmitte)
Verdrängerposition am Tankboden
NMS532, 535, 536, 537
351
4
A
B
Max. 33 mm
Verdrängerposition an Tankoberseite (Flanschmitte)
Verdrängerposition am Tankboden
1. Elektrischer Anschlusskasten
2. Klemmenkasten
3. LCD-Anzeige
4. Kabeleinführung (A, B, C, D)
5. Messtrommelgehäuse
6. Flansch
Sakura Endress
338
± 5
C
D
1
5
für Flansch mit 8 Bohrungen
± 5
C
D
1
5
Für die Flanschbaugruppe bei
NMS537 NMS537 sind Schweiß-
arbeiten vorgeschrieben
für Flansch mit 8 Bohrungen
7. Messdraht
8. Verdränger
9. Kalibrierungsfenster
10. Fensterabdeckung
11. Touch Control
3. Technische Daten und Abmessungen
301
± 5
2
10
9
321
± 5
2
10
9
3
11
6
7
8
3
11
6
7
8

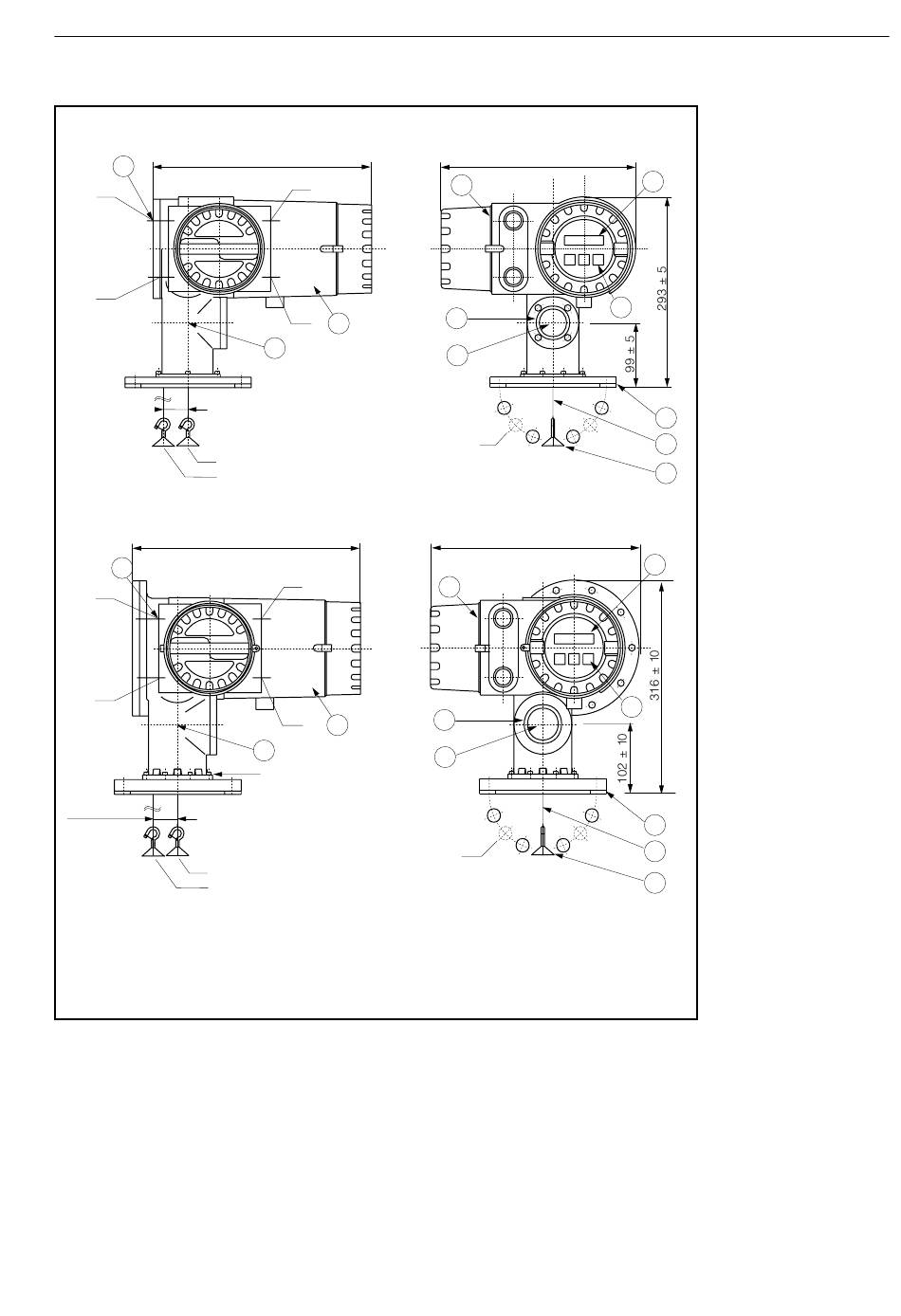

Abb. 4:
Abmessungen des
Proservo NMS53x
9
