TI01248G/00/DE/05.20
71519037
2020-08-05
Products
Technische Information

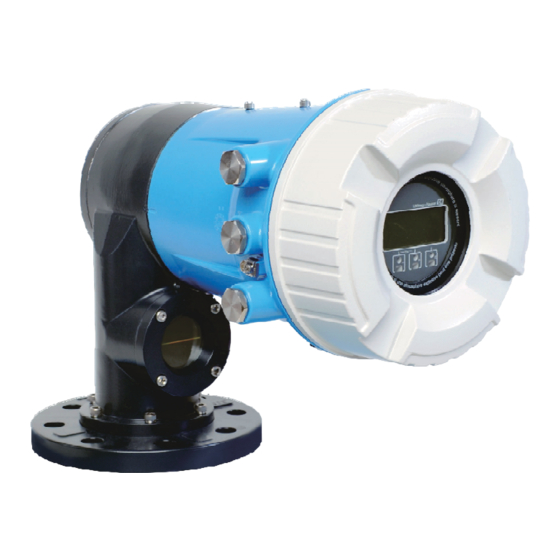

Proservo NMS80
Tankstandmessung
Anwendungsbereich
Die intelligenten Tankmessgeräte der Serie Proservo NMS8x wurden für die hochprä-
zise Füllstandsmessung von Flüssigkeiten während der Lagerung und im Prozess
konzipiert. Die Geräte sind genau auf die Anforderungen der Tanklagerbestandsver-
waltung, der Lagerhaltung, des eichpflichtigen Verkehrs und der Verlustüberwa-
chung abgestimmt und bieten darüber hinaus Kosteneinsparungen und
Betriebssicherheit.
Typische Einsatzbereiche
• Genaue Füllstands-, Trennschicht- und Dichtemessung von Öl (Kraftstoffen), Pet-
rochemikalien, Chemikalien und Alkohol
• Der tankseitig montierte NMS8x eignet sich ideal für Einzel- oder Mehrfunktions-
installationen; er deckt eine breite Palette von Messfunktionen wie Füllstand von
Flüssigkeiten, Trennschicht, Punktdichte, Dichteprofil, Tankbodenhöhe und Was-
serstand ab und integriert zahlreiche Tanksensor-Messfunktionen wie Wasser-
stand, Temperatur und Druck.
Ihre Vorteile
• SIL2/3-zertifiziert gemäß IEC 61508 (Minimum, Maximum, kontinuierliche Füll-
standsmessung)
• SIL2 bei Einzelkanal, SIL3 bei Dualkanal (homogene oder diversitäre Redundanz)
• Messung des Füllstands von Flüssigkeiten mit einer Genauigkeit von bis zu +/-
0,4 mm (0,016 in)
• Messung von bis zu 2 Trennschichten und der Dichte von bis zu 3 Flüssigkeitspha-
sen
• Messung des Dichteprofils von bis zu 50 Punkten im gesamten Tank oder in der
oberen Schicht - konfigurierbar
• Die benetzten Teile sind von der Elektronikplatine vollständig getrennt
• Montage auf der Tankoberseite mit einem 3"-Flansch
• Vielzahl an Ausgangssignalen, inklusive V1, Modbus RS485 und HART-Protokoll
• Werkstoff und Druckstufe der benetzten Teile können ausgewählt werden
• Geeignet für Einsatzbereiche mit atmosphärischem Druck und Hochdruck bis
6 bar/600 kPa/ 87 psi
• Integration von z. B. Temperatur-, Wasserstand-, Druck-, Überfüllschutzsensor
• Direkter Anschluss von Punkt- und Durchschnittstemperatursensoren
