9. Verdränger und Messdraht
Achtung!
Achtung!
28

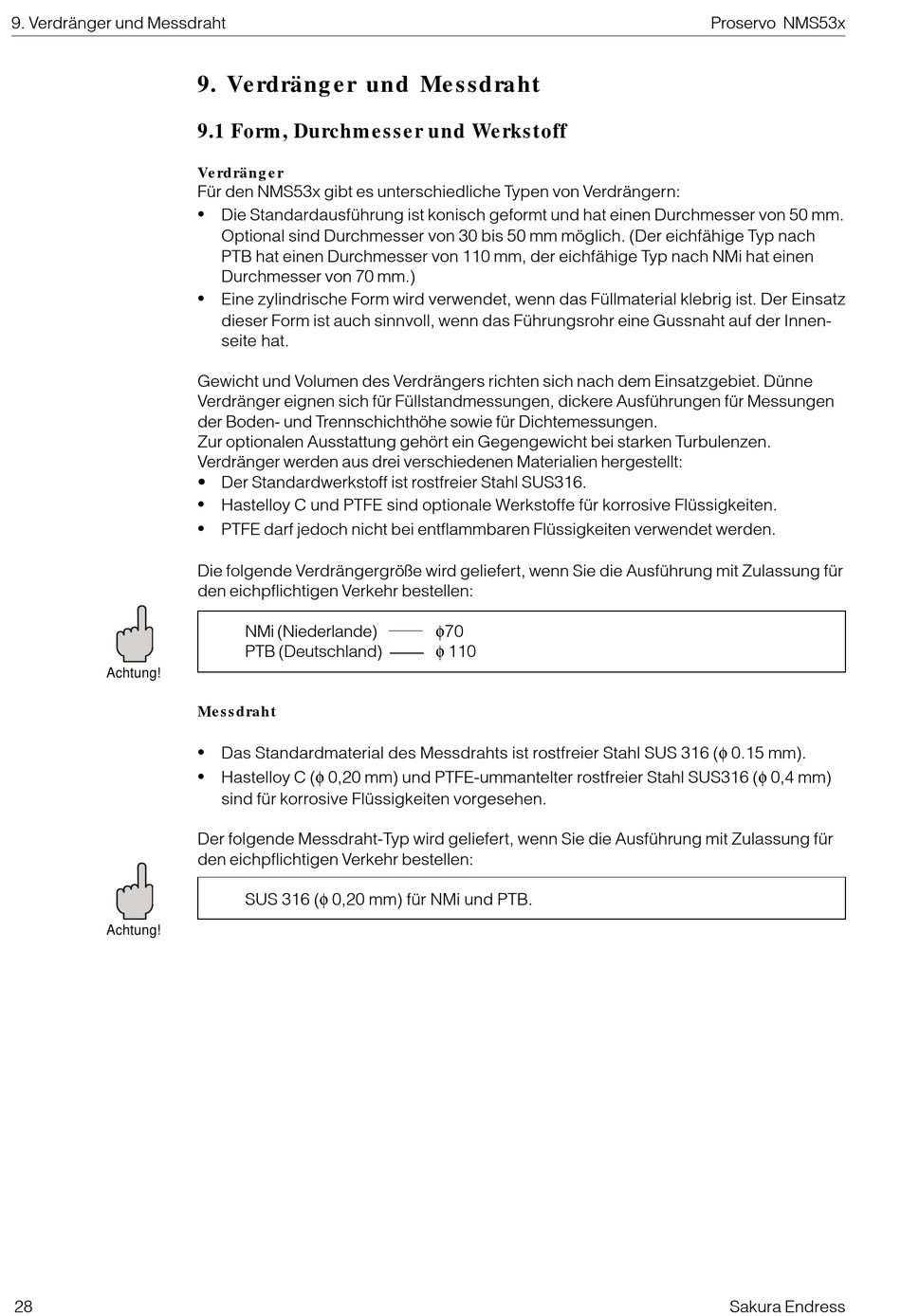

9. Verdränger und Messdraht
9.1 Form, Durchmesser und Werkstoff
Verdränger
Für den NMS53x gibt es unterschiedliche Typen von Verdrängern:
Die Standardausführung ist konisch geformt und hat einen Durchmesser von 50 mm.
•
Optional sind Durchmesser von 30 bis 50 mm möglich. (Der eichfähige Typ nach
PTB hat einen Durchmesser von 110 mm, der eichfähige Typ nach NMi hat einen
Durchmesser von 70 mm.)
Eine zylindrische Form wird verwendet, wenn das Füllmaterial klebrig ist. Der Einsatz
•
dieser Form ist auch sinnvoll, wenn das Führungsrohr eine Gussnaht auf der Innen-
seite hat.
Gewicht und Volumen des Verdrängers richten sich nach dem Einsatzgebiet. Dünne
Verdränger eignen sich für Füllstandmessungen, dickere Ausführungen für Messungen
der Boden- und Trennschichthöhe sowie für Dichtemessungen.
Zur optionalen Ausstattung gehört ein Gegengewicht bei starken Turbulenzen.
Verdränger werden aus drei verschiedenen Materialien hergestellt:
• Der Standardwerkstoff ist rostfreier Stahl SUS316.
Hastelloy C und PTFE sind optionale Werkstoffe für korrosive Flüssigkeiten.
•
PTFE darf jedoch nicht bei entflammbaren Flüssigkeiten verwendet werden.
•
Die folgende Verdrängergröße wird geliefert, wenn Sie die Ausführung mit Zulassung für
den eichpflichtigen Verkehr bestellen:
NMi (Niederlande)
PTB (Deutschland)
Messdraht
Das Standardmaterial des Messdrahts ist rostfreier Stahl SUS 316 (φ 0.15 mm).
•
Hastelloy C (φ 0,20 mm) und PTFE-ummantelter rostfreier Stahl SUS316 (φ 0,4 mm)
•
sind für korrosive Flüssigkeiten vorgesehen.
Der folgende Messdraht-Typ wird geliefert, wenn Sie die Ausführung mit Zulassung für
den eichpflichtigen Verkehr bestellen:
SUS 316 (φ 0,20 mm) für NMi und PTB.
φ70
φ 110
Proservo NMS53x
Sakura Endress
