Proservo NMS53x
10. Touch Control und Programmiermatrix
10.1 Anzeige und Bedienelemente
Anzeige
Der Proservo NMS53x besitzt eine beleuchtete LCD-Anzeige, die aus zwei Zeilen mit je
16 Einzelfeldern besteht. Während des normalen Betriebs zeigt dieses Display den
Füllstand, die Temperatur und den Status des Geräts in der "HOME"-Position an. Die
Anzeige der HOME-Position wird in Abschnitt 10.3 erläutert.
Für die Anzeige anderer Daten und das Einprogrammieren der Betriebsparameter
besitzt der Proservo NMS53x eine leicht zu handhabende Programmiermatrix.
Bedienelemente
Der Proservo NMS53x wird mittels dreier optischer Bedienelemente bedient, nämlich
mit den Tastenfeldern "E", "+" und "-". Diese werden betätigt, wenn das betreffende
Tastenfeld auf der Frontseite des Schutzglases mit dem Finger berührt wird ("Touch
control"). Die entsprechenden Sende- und Empfangsdioden werden durch externe
Einwirkungen, z. B. direktes Sonnenlicht, nicht beeinflusst. Die im Proservo NMS53x
installierte Software und Hardware schließen jegliche Fehlfunktionen aus, die auf diese
Weise entstehen können. Sogar in explosionsgefährdeter Umgebung garantiert das
explosionsgeschützte Gehäuse über Touch Control einen ungestörten Datenzugang.

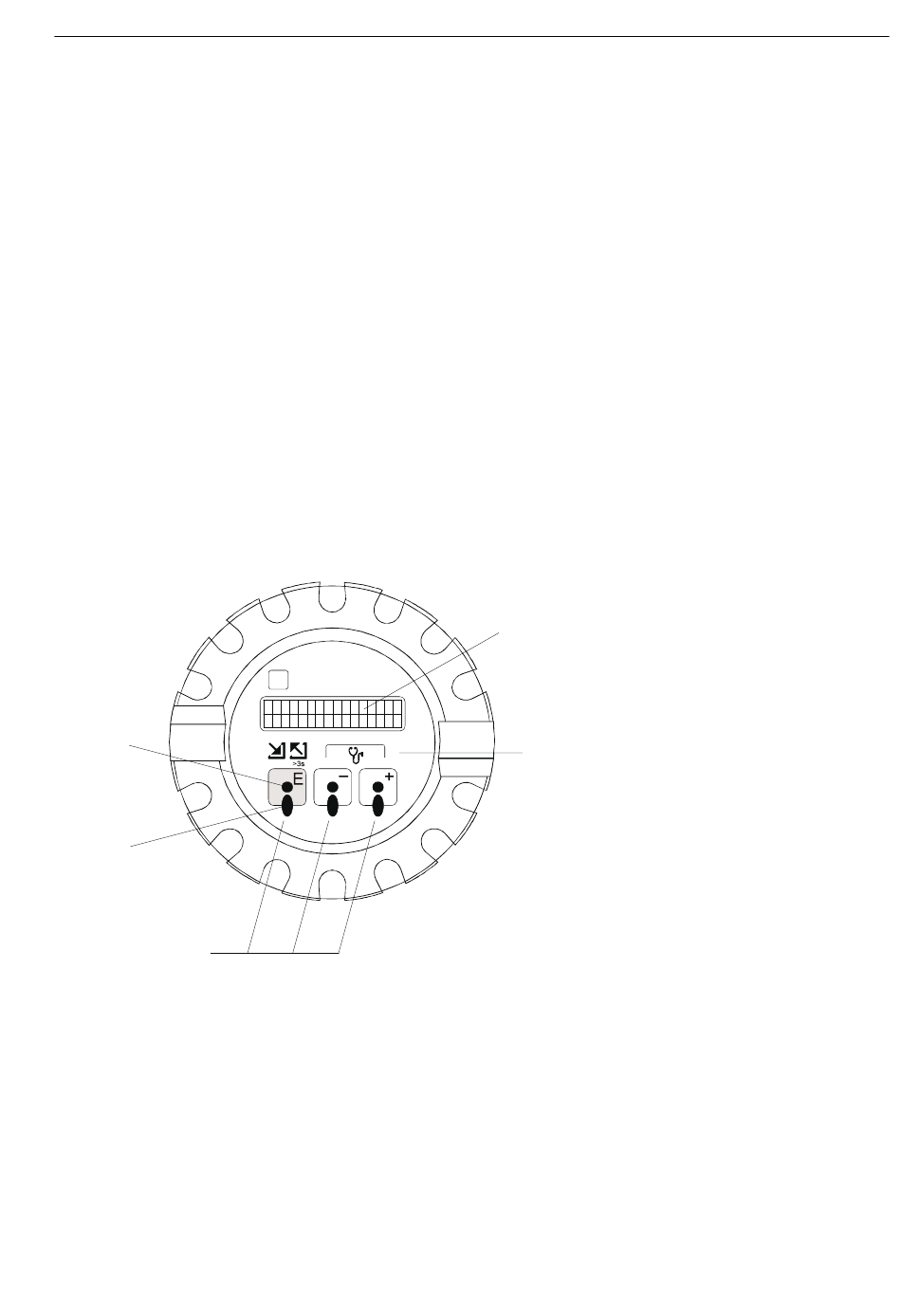

Infrarot-
Sende-
diode
Infrarot-
Empfangs-
diode
Drei optische
Bedienelemente
("Touch Control")
10.2 Funktionen der Bedienelemente
Die Programmiermatrix besteht aus fünf Matrixgruppen, nämlich einer "statischen"
Matrix und sechs "dynamischen" Matrizen. Diese werden in Kapitel 10.5 ausführlich
beschrieben. Die einzelnen Matrixgruppen, Funktionsgruppen und Funktionen innerhalb
der Programmiermatrix können mittels abwechselnder Berührung der einzelnen
Bedienfelder gewählt werden. Diese Bedienung wird in der folgenden Tabelle und mit
Hilfe von Abbildung 17 erklärt.
Sakura Endress
PROSERVO NMS531
10. Touch Control und Programmiermatrix
Beleuchtete
LCD-Anzeige,
zwei Zeilen mit je
16 Zeichen
Funktionssymbole
(von links nach rechts):
* Zugang zur
Programmiermatrix
* Rückkehr zur
HOME-Position
* Diagnosefunktion
29
