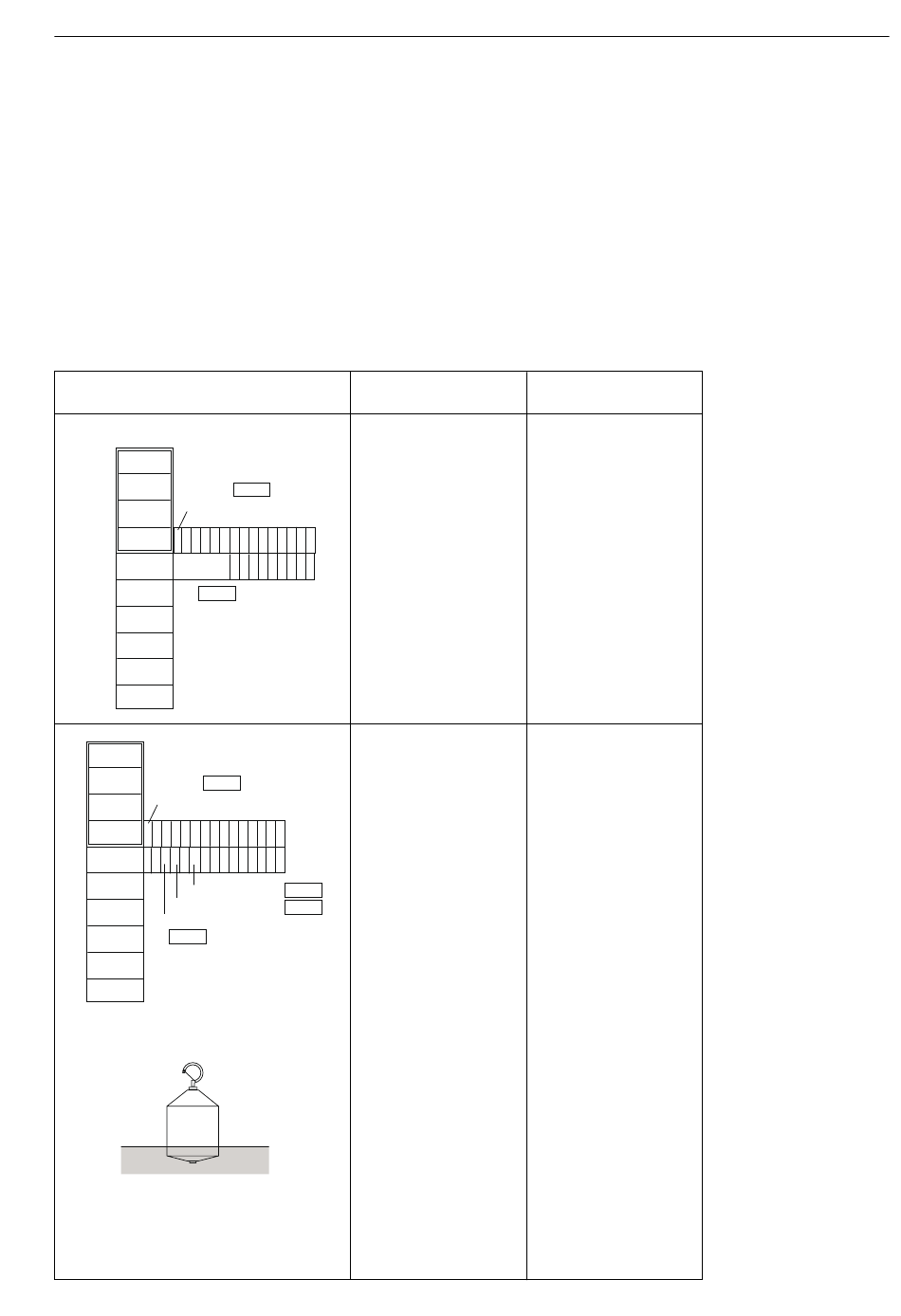

Anhang A: Einstellungen nach einem Teileaustausch
Wenn eine Komponente des Proservo NMS53x ausgetauscht wurde, müssen vor dem
Beginn der Kalibrierung des Proservo NMS53x die folgenden Gerätedaten angegeben
werden.
Umfangslänge der Messtrommel
•
Gewicht des Verdrängers (auf dem Verdrängergehäuse angegeben)
•
Volumen des Verdrängers (auf dem Verdrängergehäuse angegeben)
•
Gleichgewichtsvolumen (auf dem Verdrängergehäuse angegeben)
•
Dichte der gemessenen Flüssigkeit (bis zu drei Schichten)
•
Höhe des Tanks mitsamt dem darauf montierten Proservo NMS53x
•
Funktion
Matrixgruppe: SERVICE
MATRIX OF
MORE
FUNCTION
MEAS. WIRE
WIRE DRUM
& DRUM
CIRC.
3 4 0
0 3 0
MATRIX OF
MORE
FUNCTION
MEAS. WIRE
& DRUM
BALANCE VOLUME
DISPLACER VOLUME
DISPLACER WEIGHT
3 4 2
Anmerkung: Das Gewicht und Volumen des
Verdrängers sind auf seinem Boden vermerkt.
Das Gleichgewichtsvolumen ist das Volumen
desjenigen Teils des Verdrängers, der in die
Flüssigkeit eingetaucht ist, wenn sich der
Verdränger in der Flüssigkeit im Gleichgewicht
befindet.
Sakura Endress
Bedienungsschritt
1. Aktivieren Sie in der
statischen Matrix bei
"MORE FUNCTION" die
Anzeige GVH=030
0 3 0
"MATIRX OFF" und
wählen Sie "SERVICE".
2. Wählen Sie in der dyna-
mischen Matrix GVH=340
"WIRE DRUM CIRC.".
Kontrollieren Sie, ob
der angezeigte Wert mit
dem auf der Messtrom-
mel angegebenen Wert
übereinstimmt. Wenn
dies nicht der Fall ist,
korrigieren Sie den
angezeigten Wert.
1. Wählen Sie in der dyna-
mischen Matrix die
Anzeige GVH=341.
2. Stellen Sie in der dyna-
mischen Matrix bei
GVH=342 "DISPLACER
WEIGHT" den auf dem
Verdränger angegebenen
3 4 4
Wert ein.
3 4 3
3. Stellen Sie in der dyna-
mischen Matrix bei
GVH=343 "DISPLACER
VOLUME" den auf dem
Verdränger angegebenen
Wert ein.
4. Stellen Sie in der
dynamischen Matrix bei
"GVH=344 BALANCE
VOLUME" die Hälfte des
bei "DISPLACER
VOLUME" festgelegten
Wertes ein. Mit dieser
Einstellung soll die
Position des Verdrängers
angenähert werden,
wenn er in der Flüssigkeit
zum Stillstand kommt, und
zwar in der Mitte des
geraden Rohrabschnitts.
Anhang A: Einstellungen nach einem Teileaustausch
Anmerkung
•
Setzen Sie den
Zugriffscode auf
50.
•
Setzen Sie den
Zugriffscode auf
51.
•
Berechnungsverfahren
für die Draft-Position
finden Sie in Anhang C.
