5. Montage

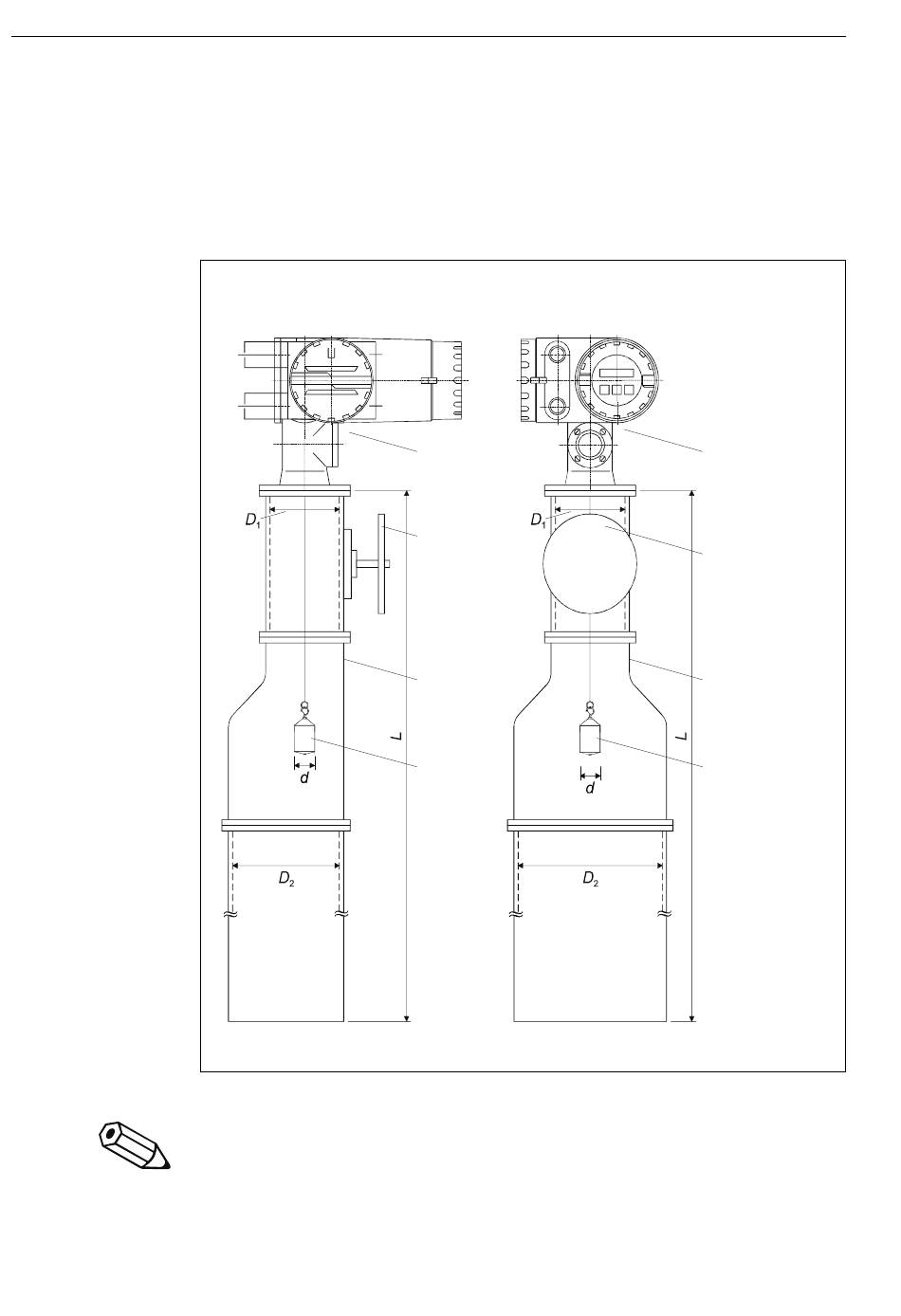

Abb. 7:
Montage mit
Beruhigungsrohr:
asymmetrisches Rohr
und Anschlussrohr
Hinweis!
12
5.3 Montage mit Beruhigungsrohr
Rohrdurchmesser
Der Durchmesser, der ein unbeeinträchtigtes Messen mittels Messdraht garantiert, ist
von der Höhe des Tanks abhängig. Der Durchmesser des Rohrs kann entweder
konstant sein oder im oberen Rohrabschnitt schmäler und im unteren Abschnitt
breiter sein. Abb. 7 zeigt zwei Beispiele für den letzteren Fall, nämlich ein asymmetri-
sches und ein achssymmetrisches (konzentrisches) Rohr.
Asymmetrisches Rohr
(Seitenansicht)
Dieses Ventil wird benötigt, wenn der Proservo NMS53x auf Tanks mit unter Druck
•
stehenden Flüssigkeiten montiert wird.
Der Proservo NMS53x muss in der oben gezeigten Richtung auf dem asymmetri-
•
schen Rohr montiert werden.
Konzentrisches Rohr
(Vorderansicht)
Proservo
NMS53...
Ventil
Asymmetri-
sches Rohr
Verdränger
Proservo NMS53x
Proservo
NMS53...
Ventil
Konzentrisches
Rohr
Verdränger
