Seite 1 Products Solutions Services BA01462G/00/DE/04.18 71426671 2018-07-13 Gültig ab Version 01.03.zz (Gerätefirmware) Betriebsanleitung Proservo NMS83 Tankstandmessung...

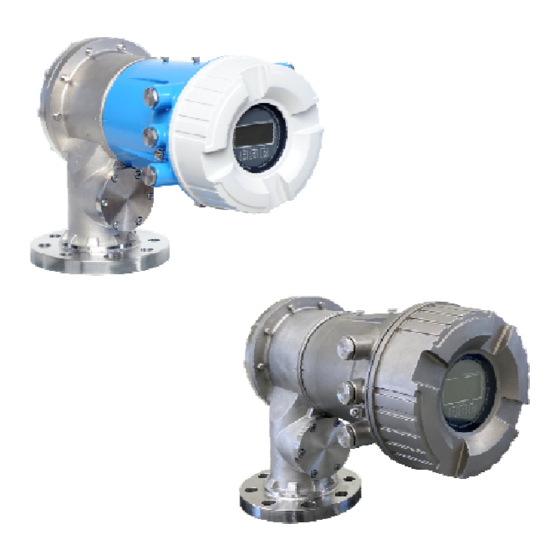

Seite 2 Proservo NMS83 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Elektrischer Anschluss ... . . 40 12.2 Endress+Hauser Dienstleistungen ..Klemmenbelegung ..... 40 Verschaltungsvoraussetzungen .
Seite 4 Inhaltsverzeichnis Proservo NMS83 Stichwortverzeichnis ....326 Endress+Hauser...
Seite 5: Über Dieses Dokument
Proservo NMS83 Über dieses Dokument Über dieses Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 6: Symbole Für Informationstypen
Über dieses Dokument Proservo NMS83 1.2.3 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher A0013442 Schlitzschraubendreher A0011220 Kreuzschlitzschraubendreher A0011219 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 7: Symbole Am Gerät
Proservo NMS83 Über dieses Dokument Symbol Bedeutung Explosionsgefährdeter Bereich Kennzeichnet den explosionsgefährdeten Bereich. Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. 1.2.6 Symbole am Gerät Symbol Bedeutung Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. Temperaturbeständigkeit der Anschlusskabel Gibt den Mindestwert für die Temperaturbeständigkeit der Anschlusskabel an.
Seite 8: Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer : Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 1.3.1 Technische Information (TI) Die Technische Information enthält alle technischen Daten des Gerätes und vermittelt...
Seite 9: Sicherheitshinweise (Xa)
Proservo NMS83 Über dieses Dokument 1.3.5 Sicherheitshinweise (XA) Bestellmerkmal 010 "Zulassung" Bedeutung ATEX II 1/2G Ex db [ia Ga] IIC T6 Ga/Gb XA01495G FM C/US XP-AIS Cl.I Div.1 Gr.BCD T6 XA01496G AEx db [ia Ga] IIC T6 Ga/Gb EAC Ga/Gb Ex db [ia Ga] IIC T6...T1 X...
Seite 10: Registrierte Warenzeichen
Über dieses Dokument Proservo NMS83 Registrierte Warenzeichen FieldCare ® Registriertes Warenzeichen der Firma Endress+Hauser Process Solutions AG, Reinach, CH MODBUS ® Registriertes Warenzeichen der MODBUS-IDA, Hopkinton, MA, USA Endress+Hauser...
Seite 11: Grundlegende Sicherheitshin
Proservo NMS83 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣...
Seite 12: Betriebssicherheit
Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforde- rungen. 2.5.1 CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. Endress+Hauser...
Seite 13: Produktbeschreibung
Proservo NMS83 Produktbeschreibung Produktbeschreibung Produktaufbau A0028699  1 Aufbau des Proservo NMS83 Gehäuse Anzeige- und Bedienmodul (kann ohne Öffnen der Abdeckung bedient werden) Prozessanschluss (Flansch) Verdränger A0028873  2 Konfiguration des NMS83 Frontabdeckung Anzeige Module Sensoreinheit Gehäuse Messtrommel Bügel Gehäusedeckel Verdränger...
Seite 14: Warenannahme Und Produktidenti
): Daraufhin werden Ihnen alle Informationen zum Messgerät angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.
Seite 15: Typenschild
Temperaturbeständigkeit des Kabels Gewinde für Kabeleinführung Prozessberührter Werkstoff Geräte-ID Firmwareversion Geräterevision Messtechnische Zertifizierungsnummern Kundenspezifische Parametrierungsdaten Umgebungstemperaturbereich CE-Zeichen/C-tick-Kennzeichnung Zusätzliche Informationen zur Geräteausführung Schutzart Zertifikatssymbol Daten bezüglich der Ex-Zulassung Allgemeiner Zulassungsnachweis Zugehörige Sicherheitshinweise (XA) Herstellungsdatum RoHS-Kennzeichen QR-Code für die Endress+Hauser Operations App Endress+Hauser...
Seite 16: Herstelleradresse
Warenannahme und Produktidentifikation Proservo NMS83 Proservo NMS Ex d[ia] IIC T4 Ga/Gb ( ) 1 (1)(2) (1)(2) -20°C °C XA01600G A0032435  4 Typenschild Proservo NMS8x für TIIS Produktart Ex-Typ Eingangs-/Ausgangsstromkreis (1) Eingangs-/Ausgangsstromkreis (2) Signalkreis (1) Signalkreis (2) Signalkreis (3)
Seite 17: Transport
Proservo NMS83 Warenannahme und Produktidentifikation 4.3.2 Transport HINWEIS Verletzungsgefahr ‣ Transportieren Sie das Gerät in der Originalverpackung bis zur Messstelle. ‣ Beachten Sie den Massenschwerpunkt des Gerätes, um ein unbeabsichtigtes Kippen zu vermeiden. ‣ Halten Sie die Sicherheitshinweise und Transportbedingungen für Geräte über 18 kg ein (IEC61010).
Seite 18: Montage
Montage Proservo NMS83 Montage Anforderungen 5.1.1 Tanktyp Je nach Tanktyp und Anwendung werden für den NMS8x unterschiedliche Vorgehenswei- sen für den Einbau empfohlen. Tanktyp Ohne Führungssys- Mit Schwallrohr Mit Führungsdrähten Festdachtank A0032437 A0032438 A0032439 Tank mit Rührwerk oder starken Turbulenzen...
Seite 19 Proservo NMS83 Montage Typische Tankinstallation A0026904  5 Typische Tankinstallation 1 NMS8x Messdraht Verdränger Schwallrohr Endress+Hauser...
Seite 20: Auswahlhilfe Verdränger
Montage Proservo NMS83 5.1.2 Auswahlhilfe Verdränger Es steht eine Vielzahl an Verdrängern zur Verfügung, um die unterschiedlichsten Anwen- dungen abzudecken. Die Auswahl des richtigen Verdrängers gewährleistet optimale Leis- tung und Langlebigkeit. Folgende Richtlinien helfen Ihnen bei der Auswahl des für Ihre Anwendung am besten geeigneten Verdrängers.
Seite 21 Proservo NMS83 Montage Verdrängermaße Ø50 (1.97) Ø50.8 (2) Ø70(2.76) A0029581 ⌀50 mm (1,97 in) 316L, zylindrischer Verdränger ⌀50 mm (1,97 in) PTFE, zylindrischer Verdränger ⌀70 mm (2,76 in) 316L, konischer Verdränger Eintauchpunkt Endress+Hauser...
Seite 22 Montage Proservo NMS83 Ø50 (1.97) Ø50.8 (2) Ø70(2.76) A0029581 ⌀50 mm (1,97 in) 316L, zylindrischer Verdränger ⌀50 mm (1,97 in) PTFE, zylindrischer Verdränger ⌀70 mm (2,76 in) 316L, konischer Verdränger Eintauchpunkt ⌀50 mm (1,97 in) 316L, ⌀50 mm (1,97 in) PTFE, ⌀70 mm (2,76 in) 316L,...
Seite 23: Montage Ohne Führungssystem
Proservo NMS83 Montage 5.1.3 Montage ohne Führungssystem Der NMS8x ist auf einem Stutzen des Tankdachs ohne Führungssystem montiert. Das Innere des Stutzens muss ausreichend freien Raum bieten, damit sich der Verdränger bewegen kann, ohne gegen die Innenwand zu stoßen (Details zu D, →  24).
Seite 24: Montage Mit Schwallrohr
Montage Proservo NMS83 5.1.4 Montage mit Schwallrohr Der Durchmesser des Schwallrohrs, das benötigt wird, um den Messdraht zu schützen, ohne dabei seinen Betrieb zu stören, variiert je nach Tankhöhe. Das Schwallrohr kann einen konstanten Durchmesser aufweisen oder oben enger und unten weiter sein. Die fol- gende Abbildung zeigt zwei Beispiele hierfür: ein konzentrisches und ein asymmetrisches...
Seite 25 Proservo NMS83 Montage p (L ) x A0026909  8 Montage mit asymmetrischem Schwallrohr Frontansicht Seitenansicht Länge vom Mittelpunkt des Kalibrierfensters bis zum oberen Teil des Schwallrohrs Länge vom Mittelpunkt des Kalibrierfensters bis zur Unterkante des Schwallrohrs Länge vom Mittelpunkt des Kalibrierfensters bis zur Unterkante des Flansches...
Seite 26 Montage Proservo NMS83 Merkmal: Beschreibung NMS80 NMS81 NMS83 (Messbereich; Draht; Durchmes- ser) 47 m (154,20 ft); 316L; 6 mm (0,24 in) 0,15 mm (0,00591 in) 55 m (180,45 ft); 316L 6 mm (0,24 in) 0,15 mm (0,00591 in) Merkmal: Beschreibung...
Seite 27 Proservo NMS83 Montage p (Lx) (mm) ( ) -1.4 -1.3 -1.2 -1.1 -1.0 -0.9 -0.8 -0.7 -0.6 -0.5 -0.4 -0.3 -0.2 -0.1 0.0 2000 4000 6000 8000 10000 12000 14000 16000 18000 20000 22000 24000 1000 26000 1100 28000 30000...
Seite 28 Montage Proservo NMS83 Abmessung Abmessung Beschreibung Formel (Beispiel) Beispiel Parameter 50,9 mm : Abmessung, wenn sich der = 2 x ( |p (L )|+ s) (2,00 in) Verdränger am Boden des Schwallrohrs befindet Abmessung, wenn der Off- = 2 x (d/2 + r + s) set in radialer Richtung berück-...
Seite 29 Proservo NMS83 Montage Empfehlungen für die Montage des NMS8x mit einem Schwallrohr Halten Sie die Empfehlungen für die Montage des NMS8x mit einem Schwallrohr ein. • Achten Sie darauf, dass die Schweißnähte der Rohrverbindungen glatt sind. • Wenn Löcher in das Rohr gebohrt werden müssen, muss die Innenfläche der Löcher frei von Metallspänen und Graten sein.
Seite 30: Ausrichtung Des Nms8X
Montage Proservo NMS83 5.1.5 Ausrichtung des NMS8x Flansch Vergewissern Sie sich, dass die Größe von Stutzen und Flansch übereinstimmt, bevor Sie den NMS8x am Tank montieren. Die Flanschgröße und die Auslegung des NMS8x variie- ren je nach Spezifikationen des Kunden.
Seite 31: Elektrostatische Aufladung
Proservo NMS83 Montage -90° 90° -45° 45° 0° ≥500 (19.69) A0026890  11 Empfohlene Position für die Montage des NMS8x und Mindestfüllstand; Maßangabe in mm (in) Zulaufrohr Tankstutzen • Bevor Sie Flüssigkeit in den Tank einfüllen, müssen Sie sich vergewissern, dass die Flüssigkeit, die durch den Einlass des Rohres strömt, keinen direkten Kontakt mit...
Seite 32: Einbau Des Gerätes
Montage Proservo NMS83 Einbau des Gerätes Bei Auslieferung des NMS8x wird der Verdränger immer separat geliefert. Es gibt zwei Möglichkeiten den Verdränger einzubauen: • Einbaumethode für separat gelieferten Verdränger • Einbau über das Kalibrierfenster 5.2.1 Mögliche Einbaumethoden Folgende Einbaumethoden sind für den NMS8x möglich: •...
Seite 33 Proservo NMS83 Montage 5.2.2 Verifikation von Verdränger und Messtrommel Vor dem Einbau des NMS8x müssen Sie sicherstellen, dass die Seriennummern des Ver- drängers und der Messtrommel mit den Seriennummern übereinstimmen, die auf dem am Gehäuse angebrachten Etikett angegeben sind. Ser.no.: 98765432109 Spare part-no.: 712xxxxx...
Seite 34: Für Den Einbau Erforderliche Werkzeuge
Montage Proservo NMS83 5.2.3 Für den Einbau erforderliche Werkzeuge Folgende Werkzeuge sind für den Einbau des NMS8x erforderlich. Werkzeug Abbildungen Hinweise Ringschlüssel Verwenden Sie folgende Größe: • 24 mm (0,94 in) • 26 mm (1 in) • 30 mm (1,2 in) •...
Seite 35: Einbaumethode Für Separat Gelieferten Verdränger
Proservo NMS83 Montage 5.2.4 Einbaumethode für separat gelieferten Verdränger Es ist erforderlich, die Messtrommel vom NMS8x zu entfernen, den Klebestreifen von der Messtrommel zu entfernen, die Messtrommel im Trommelgehäuse zu montieren und den Verdränger am Messdraht zu installieren. Verwenden Sie Blöcke oder einen Sockel, um den NMS8x zu sichern, und stellen Sie eine Umgebung bereit, in der der NMS8x mit elektrischer Leistung versorgt werden kann.
Seite 36 Montage Proservo NMS83 Vorgehensweise Abbildungen Haken Sie den Verdränger [3] am Ring [2] ein.  • Vergewissern Sie sich, dass der Draht korrekt in den Rillen aufgewickelt ist. • Ist dies nicht der Fall, müssen Sie den Verdränger und die Messtrommel entfernen und Schritt 7 wiederholen.
Seite 37: Einbau Über Das Kalibrierfenster
Proservo NMS83 Montage 5.2.5 Einbau über das Kalibrierfenster Handelt es sich um einen Verdränger mit einem Durchmesser von 50 mm (1,97 in), dann kann der Verdränger über das Kalibrierfenster eingebaut werden. Es können ausschließlich die folgenden Verdränger über das Kalibrierfenster einge-...
Seite 38: Einbaukontrolle
Montage Proservo NMS83 Vorgehensweise Abbildungen Entfernen Sie die Messtrommel aus dem Trommelge- häuse, und wickeln Sie ca. 500 mm (19,69 in) des Messd- rahtes ab. Halten Sie die Messtrommel [1] hoch, und setzen Sie den Verdränger [2] in das Kalibrierfenster ein.
Seite 39 Proservo NMS83 Montage Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt? Überprüfen der Verbindung zwischen Drahtring des Verdrängers und Drahtha- Damit sich auf dem NMS83-Verdränger kein Schmutz ansammeln kann, weist er kei- nerlei Unterlegscheiben oder Nutmuttern auf.
Seite 40: Elektrischer Anschluss
Elektrischer Anschluss Proservo NMS83 Elektrischer Anschluss Klemmenbelegung POWER POWER G1 N AC 85...264 V G3 L A0032445  13 Anschlussklemmenraum (typisches Beispiel) und Erdungsklemmen Klemmenbe- Modul reich Je nach Bestellcode bis zu vier I/O-Module A/B/C/D • An jeden dieser Slots können Module mit vier Klemmen angeschlossen werden.
Seite 41: Energieversorgung
Proservo NMS83 Elektrischer Anschluss 6.1.1 Energieversorgung POWER POWER G1 N AC 85...264 V A0033413 Nicht angeschlossen Grüne LED: Spannungsversorgung besteht Versorgungsspannung 85 … 264 V , 50/60 Hz, 28,8 VA Die Versorgungsspannung wird auch auf dem Typenschild angegeben. 6.1.2 Abgesetztes Anzeige- und Bedienmodul DKX001...
Seite 42 Elektrischer Anschluss Proservo NMS83 6.1.3 HART Ex i/IS-Schnittstelle POWER A0033414 Orange LED: Datenkommunikation besteht Diese Schnittstelle arbeitet immer als HART-Hauptmaster für vier angeschlossene Slave-Transmitter. Die Analog I/O-Module dagegen können als HART-Master oder - Slave konfiguriert werden →  50 →  52.
Seite 43: Slots Für I/O-Module
Proservo NMS83 Elektrischer Anschluss 6.1.4 Slots für I/O-Module Der Anschlussklemmenraum enthält vier Slots (A, B, C und D) für I/O-Module. Je nach Geräteausführung (Bestellmerkmale 040, 050 und 060) enthalten diese Slots unterschied- liche I/O-Module. Die Tabelle unten zeigt, welches Modul bei den spezifischen Geräteaus- führungen jeweils in welchem Slot sitzt.
Seite 44 Elektrischer Anschluss Proservo NMS83 "Primärausgang" (040) = "Modbus" (A1) Bestellmerkmal Klemmenbereich NMx8x - xxxx XX XX XX Primäraus- Sekundä- Sekundä- gang res I/O, res I/O, analog digital, Ex d/XP A0023888 Modbus Modbus Digital Modbus Digital Digital Modbus Digital Digital Digital...
Seite 45 Proservo NMS83 Elektrischer Anschluss "Primärausgang" (040) = "V1" (B1) Bestellmerkmal Klemmenbereich NMx8x - xxxx XX XX XX Primäraus- Sekundä- Sekundä- gang res I/O, res I/O, analog digital, Ex d/XP A0023888 Digital Digital Digital Digital Digital Digital Modbus Modbus Digital Modbus...
Seite 46 Elektrischer Anschluss Proservo NMS83 "Primärausgang" (040) = "4-20mA HART Ex d" (E1) Bestellmerkmal Klemmenbereich NMx8x - xxxx XX XX XX Primäraus- Sekundä- Sekundä- gang res I/O, res I/O, analog digital, Ex d/XP A0023888 Analog Ex d/XP Analog Ex d/XP Digital...
Seite 47 Proservo NMS83 Elektrischer Anschluss "Primärausgang" (040) = "4-20mA HART Ex i" (H1) Bestellmerkmal Klemmenbereich NMx8x - xxxx XX XX XX Primäraus- Sekundä- Sekundä- gang res I/O, res I/O, analog digital, Ex d/XP A0023888 Analog Ex i/IS Analog Ex i/IS Digital...
Seite 48: Klemmen Des "Modbus"- Oder "V1"-Moduls
Elektrischer Anschluss Proservo NMS83 6.1.5 Klemmen des "Modbus"- oder "V1"-Moduls 1 2 3 4 D1-4 1 2 3 4 POWER A1-4 A0031200  15 Bezeichnung der "Modbus"- oder "V1"-Module (Beispiele); diese Module können je nach Geräteausführung auch in den Slots B oder C sitzen.
Seite 49 Proservo NMS83 Elektrischer Anschluss 6.1.6 Klemmen des Analog I/O-Moduls (Ex d /XP oder Ex i/IS) 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 POWER B1-3 B4-8 A0031168 Klemmen Funktion Anschlussschemata Bezeichnung im Bedienmenü...
Seite 50: Anschluss Des "Analog I/O"-Moduls Für Passive Nutzung
Elektrischer Anschluss Proservo NMS83 6.1.7 Anschluss des "Analog I/O"-Moduls für passive Nutzung • Bei der passiven Nutzung muss die Versorgungsspannung für die Kommunikations- leitung von einer externen Quelle bereitgestellt werden. • Die Verdrahtung muss der Betriebsart entsprechen, in der das Analog I/O-Modul eingesetzt werden soll;...
Seite 51 Proservo NMS83 Elektrischer Anschluss "Betriebsart" = "HART Master" POWER POWER – A0027934  18 Passive Nutzung des Analog I/O-Moduls im HART-Master-Modus Energieversorgung Bis zu 6 externe Geräte mit HART-Signalausgang Endress+Hauser...
Seite 52: Anschluss Des "Analog I/O"-Moduls Für Aktive Nutzung
Elektrischer Anschluss Proservo NMS83 6.1.8 Anschluss des "Analog I/O"-Moduls für aktive Nutzung • Bei der aktiven Nutzung wird die Versorgungsspannung für die Kommunikationslei- tung vom Gerät selbst bereitgestellt. Es ist keine externe Spannungsversorgung erforderlich. • Die Verdrahtung muss der Betriebsart entsprechen, in der das Analog I/O-Modul eingesetzt werden soll;...
Seite 53: Anschluss Eines Rtd
Proservo NMS83 Elektrischer Anschluss "Betriebsart" = "HART Master" POWER POWER A0027936  21 Aktive Nutzung des Analog I/O-Moduls im HART-Master-Modus Bis zu 6 externe Geräte mit HART-Signalausgang Die maximale Stromaufnahme für das angeschlossene HART-Gerät beträgt 24 mA (d. h. 4 mA pro Gerät, wenn 6 Geräte angeschlossen sind).
Seite 54 Elektrischer Anschluss Proservo NMS83 6.1.10 Klemmen des Digital I/O-Moduls 1 2 3 4 5 6 7 C1-2 C3-4 1 2 3 4 POWER A1-2 A3-4 A0026424  22 Bezeichnung der Digitaleingänge oder -ausgänge (Beispiele) • Jedes Digital I/O-Modul stellt zwei Digitaleingänge oder -ausgänge bereit.
Seite 55: Verschaltungsvoraussetzungen
Proservo NMS83 Elektrischer Anschluss Verschaltungsvoraussetzungen 6.2.1 Kabelspezifikation Klemmen Klemme Aderquerschnitt Signal und Spannungsversorgung 0,2 … 2,5 mm (24 … 13 AWG) • Federklemmen (NMx8x-xx1...) • Schraubklemmen (NMx8x-xx2...) Erdungsklemme im Anschlussklemmenraum max. 2,5 mm (13 AWG) Erdungsklemme am Gehäuse max. 4 mm...
Seite 56: Schutzart Sicherstellen
Elektrischer Anschluss Proservo NMS83 Schutzart sicherstellen Um die angegebene Schutzart sicherzustellen, müssen Sie nach dem elektrischen Anschluss wie folgt vorgehen: 1. Vergewissern Sie sich, dass die Gehäusedichtungen sauber und korrekt angebracht sind. Trocknen, reinigen oder tauschen Sie die Dichtungen bei Bedarf aus.
Seite 57: Bedienung
Proservo NMS83 Bedienung Bedienung Übersicht über die Bedienoptionen Das Gerät wird über ein Bedienmenü bedient →  58. Dieses Menü kann über folgende Schnittstellen aufgerufen werden: • Das Anzeige- und Bedienmodul am Gerät oder das abgesetzte Anzeige- und Bedienmo- dul DKX001 (→  60).
Seite 58: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienung Proservo NMS83 Aufbau und Funktionsweise des Bedienmenüs Menü Untermenü / Bedeutung Parameter Betrieb Proservo-Para- Enthält Parameter zur Bedienung des Proservo (z. meter B. Messbefehl). Füllstand Zeigt die gemessenen und berechneten Füllstands- werte an. Temperatur Zeigt die gemessenen und berechneten Tempera- turwerte an.
Seite 59 Proservo NMS83 Bedienung Menü Untermenü / Bedeutung Parameter Tank Werte Zeigt die gemessenen und berechneten Tankwerte Diagnose Enthält alle Parameter zur Detektion und Analyse von Betriebsfehlern. Bei Aufruf des Menüs "Experte" wird immer ein Freigabecode abgefragt. Falls kein kundenspezifischer Frei- gabecode definiert wurde, ist "0000"...
Seite 60: Zugriff Auf Bedienmenü Über Das Vor-Ort-Anzeige- Und -Bedienmodul Oder Über Das Abgesetzte Anzeige- Und Bedienmodul
Bedienung Proservo NMS83 Zugriff auf Bedienmenü über das Vor-Ort-Anzeige- und -Bedienmodul oder über das abgesetzte Anzeige- und Bedienmodul. • Die Bedienung erfolgt über das abgesetzte Anzeige- und Bedienmodul DKX001 (→  41) oder äquivalent über das Vor-Ort-Anzeige- und -Bedienmodul am Gerät.
Seite 61 Proservo NMS83 Bedienung 7.3.2 Standardanzeige (Messwertanzeige) X X X X X X X 4841.00 Level bal. A0028702  24 Typische Standardanzeige (Messwertanzeige) Anzeigemodul Messstellenbezeichnung Statusbereich Anzeigebereich für Messwerte Anzeigebereich für Messwert und Statussymbole Anzeige "Gauge Status" Symbol für "Gauge Status"...
Seite 62 Bedienung Proservo NMS83 Symbol 1 Symbol 2 Messwert Gemessene Dichte A0028150 Mittelwert Profildichte A0028150 A0027991 P1 (unten) A0028151 A0028141 P2 (Mitte) A0028151 A0028142 P3 (oben) A0028151 A0028146 GP 1 Wert Wird für ein externes Gerät verwendet. A0027992 A0028141 GP 2 Wert Wird für ein externes Gerät verwendet.
Seite 63 Proservo NMS83 Bedienung Symbole für Messwertstatus Symbol Bedeutung Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmwert an. Es wird eine Diagnosemeldung generiert. A0012102 Status "Warnung" Das Gerät fährt mit der Messung fort. Es wird eine Diagnosemeldung generiert.
Seite 64: Navigieransicht
Bedienung Proservo NMS83 7.3.3 Navigieransicht /../Setup 00215-1 Leerabgleich 10,000.00 mm Set level Kalibrierung A0028347-DE  25 Navigieransicht Aktuelles Untermenü oder Wizard Schnellzugriffscode Anzeigebereich für die Navigation Navigationssymbole Symbol Bedeutung Betrieb Wird angezeigt: • im Hauptmenü neben der Option Betrieb A0011975 •...
Seite 65 Proservo NMS83 Bedienung Bedeutung der Tasten in der Navigationsansicht Taste Bedeutung Minus-Taste Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0028324 Plus-Taste Bewegt in einer Auswahlliste den Markierungsbalken nach unten. A0028325 Enter-Taste • Kurzer Tastendruck: Öffnet das ausgewählte Menü, Untermenü oder den Parameter.
Seite 66: Wizard-Ansicht
Bedienung Proservo NMS83 7.3.4 Wizard-Ansicht /../Set level Set level 0 mm 5000.0 mm Tankfüllstand A0028350-DE  26 Wizard-Ansicht auf dem Anzeigemodul Aktueller Wizard Anzeigebereich für die Navigation Navigationssymbole für den Wizard Symbol Bedeutung Parameter innerhalb eines Wizard A0013972 Wechselt zum vorherigen Parameter.
Seite 67 Proservo NMS83 Bedienung 7.3.5 Zahleneditor A0028341  27 Zahleneditor auf dem Anzeigemodul Anzeigebereich des eingegebenen Wertes Eingabemaske Symbol Bedeutung Auswahl der Zahlen von 0...9. … A0013998 Fügt Dezimaltrennzeichen an der Eingabeposition ein. A0016619 Fügt Minuszeichen an der Eingabeposition ein. –...
Seite 68: Texteditor
Bedienung Proservo NMS83 7.3.6 Texteditor A0028342  28 Texteditor auf dem Anzeigemodul Anzeigebereich des eingegebenen Textes Eingabemaske Texteditorsymbole Symbol Bedeutung Auswahl der Buchstaben von A...Z ABC _ … A0013997 Umschalten • Zwischen Groß- und Kleinbuchstaben • Für die Eingabe von Zahlen A0013981 •...
Seite 69: Tastenverriegelung
Proservo NMS83 Bedienung Bedeutung der Tasten im Texteditor Taste Bedeutung Minus-Taste Bewegt in der Eingabemaske den Markierungsbalken nach links (rück- wärts). A0028324 Plus-Taste Bewegt in der Eingabemaske den Markierungsbalken nach rechts (vor- wärts). A0028325 Enter-Taste • Kurzer Tastendruck: – Öffnet die gewählte Gruppe.
Seite 70: Freigabecode Und Benutzerrollen
Bedienung Proservo NMS83 7.3.8 Freigabecode und Benutzerrollen Bedeutung des Freigabecodes Sie können einen Freigabecode definieren, um zwischen folgenden Benutzerrollen zu unterscheiden: Anwenderrolle Definition Instandhalter • Kennt den Freigabecode. • Hat Schreibzugriff auf alle Parameter (ausgenommen Serviceparameter). Bediener • Kennt den Freigabecode nicht.
Seite 71 Proservo NMS83 Bedienung 7.3.9 Verriegelungsschalter Das gesamte Bedienmenü kann über einen Hardwareschalter im Anschlussklemmenraum verriegelt werden. In diesem verriegelten Zustand können Parameter, die den eichpflichti- gen Verkehr betreffen, nur gelesen werden. 3 mm 2.5 Nm (1.84 lbf ft) A0028693 1. Sicherungskralle lösen.
Seite 72 Bedienung Proservo NMS83 A0033458 A0029471  29 NMS83: Anzeigemodul steckt am Rand des Anschlussklemmenraums Anzeige des Verriegelungszustands X X X X X X X 20.50 A0015870  30 Schreibschutzsymbol in der Kopfzeile der Anzeige Die Aktivierung des Schreibschutzes über den Verriegelungsschalter wird wie folgt ange- zeigt: •...
Seite 73: Zugriff Auf Bedienmenü Über Die Serviceschnittstelle Und Fieldcare
FieldCare A0028871  31 Bedienung über Serviceschnittstelle Serviceschnittstelle (CDI = Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool "FieldCare" und "CDI Communication FXA291" COM DTM Die Funktion "Speichern/Wiederherstellen" Nachdem die Gerätekonfiguration auf einem Computer gespeichert und im Gerät mit- hilfe der Funktion Speichern/Wiederherstellen von FieldCare wiederhergestellt wurde, muss das Gerät neugestartet werden.
Seite 74: Zugriff Auf Bedienmenü Über Tankvision Tank Scanner Nxa820 Und Fieldcare
Bedienung Proservo NMS83 Zugriff auf Bedienmenü über Tankvision Tank Scanner NXA820 und FieldCare 7.5.1 Verschaltung NXA820 A0025621  32 Anschluss von Tankstandmessgeräten an FieldCare über den Tankvision Tank Scanner NXA820 Proservo NMS8x Tankside Monitor NRF81 Micropilot NMR8x Feldprotokoll (z. B. Modbus, V1)
Seite 75: Aufbau Der Verbindung Zwischen Fieldcare Und Dem Gerät
Proservo NMS83 Bedienung 7.5.2 Aufbau der Verbindung zwischen FieldCare und dem Gerät 1. Stellen Sie sicher, dass der HART CommDTM NXA installiert ist, und aktualisieren Sie bei Bedarf den DTM-Katalog. 2. Erstellen Sie ein neues Projekt in FieldCare. A0028515 Fügen Sie ein neues Gerät hinzu: NXA HART Communication A0028516 Öffnen Sie die Konfiguration des DTM, und geben Sie die erforderlichen Daten ein...
Seite 76 Bedienung Proservo NMS83 A0028517 Wählen Sie in Kontextmenü Netzwerk erzeugen.  Das Gerät wird erkannt und der DTM zugewiesen. A0032427  Das Gerät kann konfiguriert werden. Die Funktion "Speichern/Wiederherstellen" Nachdem die Gerätekonfiguration auf einem Computer gespeichert und im Gerät mit- hilfe der Funktion Speichern/Wiederherstellen von FieldCare wiederhergestellt wurde, muss das Gerät neugestartet werden.
Seite 77: Systemintegration
Proservo NMS83 Systemintegration Systemintegration Übersicht über die DTM-Dateien (Device Type Manager) Es ist eine DTM-Datei (Device Type Manager) gemäß folgender Spezifikation erforderlich, um das Gerät über HART in FieldCare zu integrieren: Hersteller-ID 0x11 Gerätetyp (NMS8x) 0x112D HART-Spezifikation DD-Dateien Informationen und Dateien finden Sie unter: www.endress.com...
Seite 78: Inbetriebnahme
Inbetriebnahme Proservo NMS83 Inbetriebnahme Auf das Tankmanagement bezogene Begriffe A0033283  33 Auf die NMS8x-Installation bezogene Begriffe (z. B. NMS81) Flüssigkeitsstand Obere Trennschicht Untere Trennschicht Gasphase Obere Phase Mittlere Phase Untere Phase Tankboden Messgerät-Referenzhöhe Leerabgleich Peilplatte Tank Luftraum Tankfüllstand Tank Referenzhöhe Oberer Stopp Füllstand...
Seite 79: Voreinstellungen
Proservo NMS83 Inbetriebnahme Mechanischer Stopp Langsam Fahrbereich Distanz Referenzposition Voreinstellungen Je nach Spezifikation des NMS8x sind einige der nachfolgend beschriebenen Voreinstel- lungen möglicherweise nicht erforderlich. 9.2.1 Anzeigesprache einstellen Anzeigesprache über das Display einstellen 1. Drücken Sie in der Standardansicht (→  61) "E". Wählen Sie bei Bedarf Tasten- sperre aus im Kontextmenü...
Seite 80 Inbetriebnahme Proservo NMS83 Verwenden Sie folgende Parameter, um Datum und Uhrzeit einzustellen: Jahr, Monat, Tag, Stunde, Minute. Wechseln Sie zum Parameter Datum einstellen, und wählen Sie die Option Confirm time.  Die Echtzeituhr ist damit auf das aktuelle Datum und die aktuelle Uhrzeit einge- stellt.
Seite 81: Kalibrierung
Proservo NMS83 Inbetriebnahme Kalibrierung Nachdem Sie den NMS8x oder Komponenten davon (Sensormodul, Detektoreinheit, Mess- trommel oder Messdraht) installiert oder ausgetauscht haben, sind verschiedene Kalibrier- schritte erforderlich. Abhängig davon, ob das Gerät installiert, angepasst oder ausgetauscht wird, sind möglicherweise nicht alle Kalibrierschritte notwendig (siehe Tabelle unten).
Seite 82 Inbetriebnahme Proservo NMS83 Datenverifikation Vorgehensweise zur Datenverifikation 1. Überprüfen Sie Durchmesser, Gewicht, Volumen und Balancevolumen des Verdrän- gers für den Parameter Verdrängerdurchmesser, den Parameter Verdrängerge- wicht, den Parameter Verdrängervolumen und den Parameter Verdränger Balancevolumen. 2. Überprüfen Sie den Messtrommelumfang und das Drahtgewicht für den Parameter Trommelumfang und den Parameter Drahtgewicht.
Seite 83 Proservo NMS83 Inbetriebnahme A0027996  35 Verdränger bewegen Endress+Hauser...
Seite 84: Sensor Kalibrieren
Inbetriebnahme Proservo NMS83 9.3.3 Sensor kalibrieren Die Sensorkalibrierung passt die Gewichtsmessung der Detektoreinheit an. Die Kalibrie- rung umfasst die folgenden drei Schritte. • ADC Nullpunkt-Kalibrierung • ADC Offset-Kalibrierung • ADC Spanne-Bereich-Kalibrierung Für die ADC Offsetgewicht-Kalibrierung können entweder 0 g oder ein Offsetgewicht (0 bis 100 g) verwendet werden.
Seite 85: Kalibrierungsabläufe
Proservo NMS83 Inbetriebnahme Kalibrierungsabläufe Schritt Mit Verdränger Mit Offsetgewicht Beschreibung • Navigieren zu: Setup → Kalibrierung → Sensor Kalib- rierung → Sensor Kalibrierung • Geben Sie das Offsetgewicht für den Parameter Offset weight ein, das in Schritt 3 verwendet wurde (0,0 g, wenn nur der Verdränger verwendet wird).
Seite 86: Referenzkalibrierung
Inbetriebnahme Proservo NMS83 9.3.4 Referenzkalibrierung Die Referenzkalibrierung definiert die Nulldistanzposition des Verdrängers zum mechani- schen Stopp. 1. Navigieren zu: Setup → Kalibrierung → Referenzkalibrierung → Referenzkalibrierung 2. Wählen Sie die Option Starten. 3. Überprüfen Sie die Referenzposition (z. B. 70 mm (2,76 in)).
Seite 87: Messtrommelkalibrierung
Proservo NMS83 Inbetriebnahme 9.3.5 Messtrommelkalibrierung 1. Navigieren zu: Setup → Kalibrierung → Kalibrierung Trommel → Kalibrierung Trom- 2. Stellen Sie sicher, dass zwischen der Unterseite des Verdrängers und dem Flüssig- keitsstand eine Distanz von 500 mm (19,69 in) oder mehr besteht.
Seite 88 Inbetriebnahme Proservo NMS83 9.3.6 Inbetriebnahmeprüfung Dieser Vorgang dient dazu, sicherzustellen, dass alle Kalibrierschritte ordnungsgemäß abgeschlossen wurden. 1. Navigieren zu: Diagnose → Gerätetest → Inbetriebnahmeprüfung → Inbetriebnahme- prüfung 2. Wählen Sie die Option Starten.  Die Option In Ausführung wird in "Trommeltabelle überprüfen" angezeigt.
Seite 89: Konfiguration Des Messgerätes
Proservo NMS83 Inbetriebnahme Konfiguration des Messgerätes Konfigurationsaufgabe Beschreibung Konfiguration der Füllstands- und Dichte einstellen →  89 Trennschichtmessung Tankhöhe einstellen →  90 Oberen und unteren Stopp einstellen →  91 Füllstandskalibrierung Einstellung für offenen Tank mit Flüssig- →  92 keit Einstellung für offenen Tank ohne Flüssig-...
Seite 90 Inbetriebnahme Proservo NMS83 A0029127  39 Tankkonfiguration Flüssigkeitsstand Obere Trennschicht Untere Trennschicht Obere Phase (Dichte) Mittlere Phase (Dichte) Untere Phase (Dichte) Tankhöhe einstellen Damit der Tankfüllstand korrekt gemessen werden kann, müssen die Werte für "Tank Referenzhöhe" und "Leerabgleich" (Distanz zwischen Referenzpunkt und Peilplatte) im Voraus eingestellt werden.
Seite 91 Proservo NMS83 Inbetriebnahme A0028023  40 Tankhöhe Oberer Stopp Unterer Stopp Peilplatte Tank Referenzhöhe Leerabgleich Oberen und unteren Stopp einstellen Der obere und der untere Stopp legen den höchsten und den niedrigsten Punkt für die Ver- drängerbewegung fest. Geben Sie hier den gewünschten tatsächlichen oberen und unteren Grenzwert ein.
Seite 92: Füllstandskalibrierung
Inbetriebnahme Proservo NMS83 9.4.2 Füllstandskalibrierung Die folgende Tabelle zeigt die am häufigsten genutzten Optionen zum Einstellen der Füll- standskalibrierung. Offener Tank mit Flüssigkeit Offener Tank ohne Flüssigkeit Geschlossener Tank A0028865 A0028875 A0029125 Einstellung für einen offenen Tank mit Flüssigkeit Füllstand einstellen 1.
Seite 93: Füllstand Einstellen
Proservo NMS83 Inbetriebnahme Einstellung für offenen Tank ohne Flüssigkeit Befindet sich keine Flüssigkeit im Tank, können Sie wie folgt vorgehen, um den Tankbo- den oder die Peilplatte für den Tankfüllstand auf 0 mm einzustellen. Füllstand einstellen 1. Navigieren zu: Betrieb → Messbefehl → Messbefehl 2.
Seite 94 Inbetriebnahme Proservo NMS83 Einstellung für geschlossenen Tank Gehen Sie bei Tanks, die keine manuelle Messung zulassen, wie folgt vor. Füllstand einstellen 1. Navigieren zu: Betrieb → Messbefehl → Messbefehl 2. Wählen Sie die Option Bottom level, um den Tankboden zu messen.
Seite 95: Konfiguration Der Dichtemessung
Proservo NMS83 Inbetriebnahme Prozessbedingung auswählen Die Prozessbedingung wird verwendet, um das Gerät an die Anwendung anzupassen. Wenn Sie diesen Parameter ändern, werden verschiedene Regelparameter automatisch angepasst, um das Setup einfacher zu gestalten. 1. Navigieren zu: Setup → Prozessbedingung 2. Wählen Sie eine passende Bedingung für den Parameter Prozessbedingung aus.
Seite 96: Punktdichte Konfigurieren
Inbetriebnahme Proservo NMS83 A0029469  44 Punktdichte (die Zahlen zeigen die Abfolge der Verdrängerbewegung an.) Flüssigkeitsstand Obere Trennschicht Untere Trennschicht Upper density Middle density Lower density Eintauchtiefe Die Eintauchtiefe (a) wurde vor Auslieferung auf 150 mm (5,91 in) eingestellt. Gehen Sie wie folgt vor, um die Eintauchtiefe zu verändern:...
Seite 97: Profildichte-Messung
Proservo NMS83 Inbetriebnahme Profildichte-Messung Für die Profildichte existieren drei Messbefehle (siehe unten). Der NMS8x misst ein Dichteprofil entsprechend einem definierten Intervall von bis zu 50 Punkten. A0029106  45 Übersicht über die Profildichte (1a, 2a, 3a... zeigen die Abfolge der Verdrängerbewegung an.)
Seite 98 Inbetriebnahme Proservo NMS83 Tankprofil-Messung Tankprofil-Messung einstellen Die Tankprofil-Messung misst ein Profil ausgehend vom physischen Tankboden bis hoch zum Flüssigkeitsstand. 1. Navigieren zu: Setup → Erweitertes Setup → Sensorkonfiguration → Profil Dichte → Offset Distanz Dichteprofil 2. Geben Sie den gewünschten Wert für den Parameter Offset Distanz Dichteprofil ein.
Seite 99 Proservo NMS83 Inbetriebnahme Trennschichtprofil-Messung Trennschichtprofil-Messung einstellen Die Trennschichtprofil-Messung misst ein Profil ausgehend vom oberen Trennschichtfüll- stand bis hoch zum Flüssigkeitsstand. 1. Navigieren zu: Setup → Erweitertes Setup → Sensorkonfiguration → Profil Dichte → Offset Distanz Dichteprofil 2. Geben Sie den gewünschten Wert für den Parameter Offset Distanz Dichteprofil ein.
Seite 100 Inbetriebnahme Proservo NMS83 Manuelle Profilmessung Manuelle Profilmessung einstellen Die manuelle Profilmessung misst ein Profil ausgehend vom manuell eingegebenen Füll- stand bis zum Flüssigkeitsstand. 1. Navigieren zu: Setup → Erweitertes Setup → Sensorkonfiguration → Profil Dichte → Füllstand manuelles Dichteprofil 2. Geben Sie den gewünschten Wert für den Parameter Füllstand manuelles Dichte- profil ein.
Seite 101: Konfiguration Der Anwendung Zur Tankstandmessung
Proservo NMS83 Inbetriebnahme Konfiguration der Anwendung zur Tankstandmessung Konfiguration der Eingänge: Beschreibung HART-Eingänge →  102 NMT532/539, angeschlossen über HART →  104 4-20mA-Eingänge →  105 RTD Eingang →  107 Digitaleingänge →  109 Konfiguration der Datenverarbeitung im Gerät: Beschreibung Eingangswerte mit Tankvariablen verknüpfen...
Seite 102: Konfiguration Der Hart-Eingänge
Inbetriebnahme Proservo NMS83 9.5.1 Konfiguration der HART-Eingänge Verschaltung und Adressierung von HART-Geräten 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 POWER B1-3 B4-8 A0032955  49 Mögliche Anschlüsse für HART-Schleifen Analog I/O-Modul in Slot B (Verfügbarkeit abhängig von Geräteausführung →...
Seite 103: Messwerttyp Definieren
Proservo NMS83 Inbetriebnahme Messwerttyp definieren Diese Einstellung kann für einen angeschlossenen Prothermo NMT5xx übersprungen werden, da der Proservo NMS8x in diesem Fall den Messwerttyp automatisch erkennt. • Die Messwerte können nur dann im System verwendet werden, wenn die Einheit der zugewiesenen HART-Variablen zum Messwerttyp passt. Die HART-Variable, die z.
Seite 104: Konfiguration Eines Angeschlossenen Prothermo Nmt532
Inbetriebnahme Proservo NMS83 9.5.2 Konfiguration eines angeschlossenen Prothermo NMT532/ NMT539 Wenn ein Prothermo NMT532- oder NMT539-Temperaturtransmitter über HART ange- schlossen wird, kann er wie folgt konfiguriert werden: 1. Navigieren zu: Experte → Ein/Ausgang → HART Geräte → HART Device(s) → NMT Gerätekonfiguration;...
Seite 105: Konfiguration Der 4-20Ma-Eingänge
Proservo NMS83 Inbetriebnahme 9.5.3 Konfiguration der 4-20mA-Eingänge 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 POWER B1-3 B4-8 A0032464  51 Mögliche Positionen der Analog I/O-Module, die als 4-20mA-Eingang verwendet werden können. Der Bestellcode des Gerätes legt fest, welches dieser Module tatsächlich vorhanden ist →...
Seite 106 Inbetriebnahme Proservo NMS83 I [mA] 20mA 100% A0029264  52 Skalierung des 4-20mA-Eingangs auf die Prozessvariable Eingangswert in mA Prozesswert Das Untermenü Analog I/O enthält zusätzliche Parameter für eine detailliertere Kon- figuration des Analogeingangs. Eine Beschreibung finden Sie hier: →  211...
Seite 107: Konfiguration Eines Angeschlossenen Rtd
Proservo NMS83 Inbetriebnahme 9.5.4 Konfiguration eines angeschlossenen RTD 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8...
Seite 108: Widerstands- Und/Oder Temperaturoffset
Inbetriebnahme Proservo NMS83 A0029269 Peilplatte Fühler Position (→  209) Wechseln Sie zum Parameter Fühler Position, und geben Sie die Einbaulage des RTD an (gemessen ab der Peilplatte).  Dieser Parameter legt zusammen mit dem gemessenen Füllstand fest, ob sich die gemessene Temperatur auf das Produkt oder die Gasphase bezieht.
Seite 109: Konfiguration Der Digitaleingänge
Proservo NMS83 Inbetriebnahme 9.5.5 Konfiguration der Digitaleingänge 1 2 3 4 5 6 7 C1-2 C3-4 1 2 3 4 POWER A1-2 A3-4 A0026424  55 Mögliche Positionen der Digital I/O-Module (Beispiele); der Bestellcode legt Anzahl und Position der digi- talen Eingangsmodule fest →...
Seite 110 Inbetriebnahme Proservo NMS83 Dieser Parameter legt fest, wie der Status des externen Switch durch den internen Status des DIO-Moduls wiedergegeben wird: Status des externen Switch Interner Status des DIO-Moduls Kontakt Typ = Schließer Kontakt Typ=Öffner offen Inaktiv Aktiv geschlossen Aktiv...
Seite 111: Eingangswerte Mit Tankvariablen Verknüpfen
Proservo NMS83 Inbetriebnahme 9.5.6 Eingangswerte mit Tankvariablen verknüpfen Messwerte müssen mit Tankvariablen verknüpft werden, bevor sie in der Anwendung zur Tankstandmessung verwendet werden können. Hierzu werden die Quellen aller Tankvari- ablen in den folgenden Parametern definiert: Tankvariable Parameter, der die Quelle der Variablen definiert Füllstand...
Seite 112: Tankberechnung: Direkte Füllstandsmessung
Inbetriebnahme Proservo NMS83 9.5.7 Tankberechnung: Direkte Füllstandsmessung Ist keine Tankberechnung konfiguriert, werden Füllstand und Temperatur direkt gemes- sen. A0030167 Direkte Füllstandsmessung (ohne Temperatur) Direkte Füllstands- und Temperaturmessung NMS8x Zum Lagerhaltungssystem Temperaturtransmitter 1. Navigieren Sie zu: "Setup → Füllstand Quellenauswahl", und geben Sie an, von wel- chem Gerät der Füllstand bezogen wird.
Seite 113: Tankberechnung: Hybrides Tankmesssystem (Htms)
Proservo NMS83 Inbetriebnahme 9.5.8 Tankberechnung: Hybrides Tankmesssystem (HTMS) Das hybride Tankmesssystem (HTMS) nutzt Füllstands- und Druckmessungen, um die Messstoffdichte zu berechnen. In nicht atmosphärischen (d. h. druckbeaufschlagten) Tanks empfiehlt es sich, den Modus HTMS P1+P3 zu nutzen. In diesem Fall werden zwei Drucksensoren benötigt.
Seite 114: Tankberechnung: Hydrostatische Tankdeformation (Hytd)
Inbetriebnahme Proservo NMS83 9.5.9 Tankberechnung: Hydrostatische Tankdeformation (HyTD) Die hydrostatische Tankdeformation (Hydrostatic Tank Deformation, HyTD) kann verwen- det werden, um die vertikale Bewegung der Messgerät-Referenzhöhe zu kompensieren, die dadurch verursacht wird, dass sich die Tankwand aufgrund des hydrostatischen Drucks, den die im Tank befindliche Flüssigkeit ausübt, wölbt. Die Kompensation basiert auf einer linearen Annäherung, die ermittelt wurde, indem manuelle Messungen bei verschiedenen...
Seite 115: Tankberechnung: Korrektur Der Tankwandtemperatur (Ctsh)
Proservo NMS83 Inbetriebnahme 9.5.10 Tankberechnung: Korrektur der Tankwandtemperatur (CTSh) CTSh (Korrektur der Tankwandtemperatur) kompensiert die Auswirkungen auf die Mess- gerät-Referenzhöhe, die auf Temperatureinflüsse auf die Tankwand oder das Schwallrohr zurückzuführen sind. Die Temperatureinflüsse werden in zwei Teile unterteilt, je nachdem, ob sie den "trockenen"...
Seite 116: Konfiguration Der Alarme (Grenzwertauswertung)
Inbetriebnahme Proservo NMS83 9.5.11 Konfiguration der Alarme (Grenzwertauswertung) Sie können für bis zu 4 Tankvariablen eine Grenzwertauswertung konfigurieren. Die Grenzwertauswertung gibt einen Alarm aus, sobald der Wert den oberen oder unteren Grenzwert über- bzw. unterschreitet. Die Grenzwerte können vom Benutzer definiert wer- den.
Seite 117: Konfiguration Des 4-20Ma-Eingangs
Proservo NMS83 Inbetriebnahme 9.5.12 Konfiguration des 4-20mA-Eingangs 1 2 3 4 5 6 7 8 C1-3 C4-8 1 2 3 4 5 6 7 8 POWER B1-3 B4-8 A0032464  58 Mögliche Positionen der Analog I/O-Module, die als 4-20mA-Ausgang verwendet werden können. Der Bestellcode des Gerätes legt fest, welches dieser Module tatsächlich vorhanden ist →...
Seite 118: Konfiguration Von Hart Slave+4-20Ma Ausgang
Inbetriebnahme Proservo NMS83 9.5.13 Konfiguration von HART Slave+4-20mA Ausgang Wenn Betriebsart = HART Slave+4..20mA Ausgang für ein Analog I/O-Modul ausge- wählt wurde, dann arbeitet das Modul als HART-Slave, der bis zu vier HART-Variablen an einen HART-Master sendet. Das 4-20mA-Signal kann in diesem Fall ebenfalls verwendet werden. Zur Konfigura- tion: →...
Seite 119 Proservo NMS83 Inbetriebnahme Nach dem Hochfahren des Gerätes und solange die zugewiesene Tankvariable noch nicht zur Verfügung steht, geht der Ausgangsstrom vom definierten Fehlerwert aus. Der Parameter PV mA Auswahl hat keinen Einfluss auf den Ausgangsstrom an den Klemmen des Analog I/O-Moduls. Er definiert nur, ob der Wert dieses Stroms Teil der HART-Ausgabe ist oder nicht.
Seite 120: Konfiguration Des Modbus-Ausgangs
Inbetriebnahme Proservo NMS83 9.5.14 Konfiguration des Modbus-Ausgangs 1 2 3 4 D1-4 1 2 3 4 POWER A1-4 A0031200  61 Mögliche Positionen der Modbus-Module (Beispiele); diese Module können je nach Geräteausführung auch in den Slots B oder C sitzen →  43.
Seite 121: Konfiguration Des V1-Ausgangs
Proservo NMS83 Inbetriebnahme 9.5.15 Konfiguration des V1-Ausgangs 1 2 3 4 D1-4 1 2 3 4 POWER A1-4 A0031200  62 Mögliche Positionen der V1-Module (Beispiele); diese Module können je nach Geräteausführung auch in den Slots B oder C sitzen →  43.
Seite 122: Konfiguration Der Digitalausgänge
Inbetriebnahme Proservo NMS83 9.5.16 Konfiguration der Digitalausgänge 1 2 3 4 5 6 7 C1-2 C3-4 1 2 3 4 POWER A1-2 A3-4 A0026424  63 Mögliche Positionen der Digital I/O-Module (Beispiele); der Bestellcode legt Anzahl und Position der Digi- tal I/O-Module fest →...
Seite 123 Proservo NMS83 Inbetriebnahme • Status des Alarms Schaltzustand des Digitalausgangs • Interner Status des Digitaleingangs Kontakt Typ = Schließer Kontakt Typ = Öffner Inaktiv offen geschlossen Aktiv geschlossen offen • Für SIL-Anwendungen wird Kontakt Typ vom Gerät automatisch auf Öffner einge- stellt, wenn der Vorgang der SIL-Bestätigung gestartet wird.
Seite 124: Erweiterte Einstellungen
Inbetriebnahme Proservo NMS83 Erweiterte Einstellungen Eine detailliertere Konfiguration der Signaleingänge, der Tankberechnungen und der Sig- nalausgänge können Sie im Untermenü Erweitertes Setup (→  196) vornehmen. Simulation Sie haben die Möglichkeit, unterschiedliche Situationen zu simulieren (Messwerte, Diag- nosemeldungen etc.), um zu überprüfen, ob das Gerät und das Leitsystem korrekt konfigu- riert wurden.
Seite 125: Betrieb
Proservo NMS83 Betrieb Betrieb 10.1 Verriegelungsstatus des Gerätes ablesen Je nach Verriegelungsstatus des Gerätes können einige Funktionen gesperrt sein. Den aktuellen Verriegelungsstatus sehen Sie unter: Setup → Erweitertes Setup → Status Verrie- gelung. Die nachfolgende Tabelle führt die verschiedenen Verriegelungszustände auf:...
Seite 126: Messbefehle
Betrieb Proservo NMS83 10.3 Messbefehle 10.3.1 Übersicht über die verfügbaren Gerätefunktionen Die Messbefehle werden im Wesentlichen in zwei Kategorien unterteilt. • Kontinuierlicher Messbefehl • Einmaliger Messbefehl (nicht kontinuierlich) Einmalige Messbefehle haben einen definierten Endstatus. Nachdem ein einmaliger Messbefehl ausgeführt wurde, wird ein weiterer Messbefehl ausgeführt, der durch den Parameter Nachfolgender Messbefehl definiert wird.
Seite 127: Beschreibung Der Messbefehle
Proservo NMS83 Betrieb 10.3.2 Beschreibung der Messbefehle Die folgende Tabelle führt die verfügbaren Messbefehle und Funktionen des NMS8x auf. Die Zahlen in den Abbildungen zeigen die Abfolge der Verdrängerbewegung an. Nachfolgender Messbefehl Beschreibungen Messbefehl Stop Der Verdränger stoppt. Nicht vorhan- Level Der Verdränger sucht nach der Oberfläche...
Seite 128 Betrieb Proservo NMS83 Nachfolgender Messbefehl Beschreibungen Messbefehl Middle den- Der NMS8x nimmt in der mittleren Phase Kundenspezifi- sity im Tank eine Punktdichtemessung vor. scher Einstell- Nach Abschluss der Messung wird der nach- wert folgende Messbefehl ausgeführt. a Eintauchtiefe Lower density Der NMS8x nimmt in der unteren Phase im Kundenspezifi- Tank eine Punktdichtemessung vor.
Seite 129 Proservo NMS83 Betrieb Nachfolgender Messbefehl Beschreibungen Messbefehl Manual pro- Dichteprofil-Messung von einer manuell Kundenspezifi- file eingestellten Position bis zum Füllstand scher Einstell- wert Level standby Der Verdränger fährt an eine festgelegte Level Position und bleibt dort, bis der Tankfüll- stand diese Position erreicht. Danach wech- selt der Messbefehl zurück zum Füllstand.
Seite 130: Quellen Für Messbefehle
Betrieb Proservo NMS83 10.3.3 Quellen für Messbefehle Messbefehle können über verschiedenen Quellen ausgegeben werden. • Anzeigen oder CDI (z. B. FieldCare) • Digitaleingang (z. B. Steuerungsschalter) • Feldbus (Modbus, V1, HART) Der über eine beliebige Quelle zuletzt erhaltene Messbefehl wird wie üblich ausgeführt.
Seite 131 Proservo NMS83 Betrieb Über die Anzeige Vom Digitaleingang Vom Feldbus Trennschicht Trennschicht Trennschicht Tankboden Tankboden Tankboden Punktdichte Punktdichte Punktdichte Profildichte Profildichte Profildichte Stop Stop Stop Proservo NMS5/NMS7 Über die Anzeige Vom NRF560 Vom Digitaleingang Vom Feldbus Kommando Priorität Kommando Priorität Kommando Priorität...
Seite 132 Betrieb Proservo NMS83 Über die Anzeige Vom DRM9700 Vom Digitaleingang Vom Feldbus Stop Stop Stop Stop Endress+Hauser...
Seite 133: Diagnose Und Störungsbehebung
Proservo NMS83 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebung 11.1.1 Allgemeine Fehler Error Mögliche Ursache Abhilfemaßnahmen Gerät reagiert nicht. Versorgungsspannung liegt nicht an. Richtige Spannung anlegen. Anschlusskabel haben keinen Kon- Kontaktierung der Kabel prüfen und takt zu den Klemmen.
Seite 134: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Proservo NMS83 11.2 Diagnoseinformation auf Vor-Ort-Anzeige 11.2.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgerätes erkennt, werden als Diag- nosemeldung im Wechsel mit der Messwertanzeige angezeigt. Messwertanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 135: Bedienelemente
Proservo NMS83 Diagnose und Störungsbehebung Diagnoseereignis und Ereignistext Die Störung kann mithilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt. Diagnoseereignis Statussymbol Statussignal Ereignisnummer Ereignistext ↓...
Seite 136: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proservo NMS83 11.2.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 YYYY-MM-DD HH:MM:SS Spannung erhöhen...
Seite 137: Diagnoseinformationen In Fieldcare
Proservo NMS83 Diagnose und Störungsbehebung 11.3 Diagnoseinformationen in FieldCare Störungen, die das Messgerät erkennt, werden im Bedientool nach dem Verbindungsauf- bau auf der Startseite angezeigt. Xxxxxx/…/…/ Gerätename: Xxxxxxx kg/h Massefluss: 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 ³ m /h Status: Funktionskontrolle (C)
Seite 138 Diagnose und Störungsbehebung Proservo NMS83 11.3.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behe- bungsmaßnahmen zur Verfügung: • Auf der Startseite Behebungsmaßnahmen werden unterhalb der Diagnoseinformation in einem separaten Feld angezeigt. • Im Menü Diagnose Behebungsmaßnahmen sind im Arbeitsbereich der Bedienoberfläche abrufbar.
Seite 139: Übersicht Über Die Diagnosemeldungen
Proservo NMS83 Diagnose und Störungsbehebung 11.4 Übersicht über die Diagnosemeldungen Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Diagnose zum Sensor Sensor Inkompatibel Fehler 1. Gerät neu starten Alarm 2. Service kontaktieren Detektor Fehler 1. Gerät neu starten Alarm 2.
Seite 140 Diagnose und Störungsbehebung Proservo NMS83 Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Sensor Kommunikation 1. Prüfe Verbindung zur Sensor- Alarm elektronik 2. Gerät neu starten 3. Sensorelektronik tauschen Diagnose zur Konfiguration AIO Simulation Ausgang AIO Simulation deaktivieren...
Seite 141 Proservo NMS83 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] AIO C1-3 Quelle nicht mehr Eingangsquelle ändern Warning gültig Füllstand Quelle nicht mehr Eingangsquelle ändern Warning gültig GP1 Quelle nicht mehr gültig Eingangsquelle ändern Warning GP2 Quelle nicht mehr gültig...
Seite 142 Diagnose und Störungsbehebung Proservo NMS83 Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] 1. Gerätekonfiguration prüfen. Warning 2. Verkabelung prüfen. HTMS 1. Gerätekonfiguration prüfen. Warning 2. Verkabelung prüfen. HyTD Korrekturwert 1. Gerätekonfiguration prüfen. Warning 2. Verkabelung prüfen.
Seite 143 Proservo NMS83 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] DIO C1-2 Quelle nicht mehr Eingangsquelle ändern Warning gültig DIO C3-4 Quelle nicht mehr Eingangsquelle ändern Warning gültig DIO D1-2 Quelle nicht mehr Eingangsquelle ändern Warning gültig...
Seite 144 Diagnose und Störungsbehebung Proservo NMS83 Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Alarm 1 … 4 LowLow 1. Alarm Quelle prüfen Warning 2. Einstellungen prüfen Alarm 1 … 4 HighHigh 1. Alarm Quelle prüfen Alarm 2. Einstellungen prüfen Alarm 1 …...
Seite 145: Diagnoseliste
Proservo NMS83 Diagnose und Störungsbehebung 11.5 Diagnoseliste Im Untermenü Diagnoseliste können bis zu 5 aktuell anstehende Diagnosemeldungen angezeigt werden. Wenn mehr als 5 Meldungen anstehen, werden diejenigen mit der höchsten Priorität angezeigt. Navigationspfad Diagnose → Diagnoseliste Behebungsmaßnahmen aufrufen und schließen 1.
Seite 146: Messgerät Zurücksetzen
Diagnose und Störungsbehebung Proservo NMS83 11.6 Messgerät zurücksetzen Verwenden Sie den Parameter Gerät zurücksetzen (→  313), um das Gerät auf einen definierten Zustand zurückzusetzen. 11.7 Geräteinformation Informationen zum Gerät (Bestellcode, Hardware- und Software-Version der einzelnen Module etc.) finden Sie im Untermenü Geräteinformation (→  318).
Seite 147: Wartung
Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 12.2 Endress+Hauser Dienstleistungen Endress+Hauser bietet eine Vielzahl von Dienstleistungen zur Wartung an wie Re-Kalib- rierung, Wartungsservice oder Gerätetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 148: Reparatur
Allgemeine Informationen zu Reparaturen 13.1.1 Reparaturkonzept Das Endress+Hauser Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser Service oder speziell geschulte Kunden durch- geführt werden können. Ersatzteile sind in passenden Kits erhältlich. Sie enthalten außerdem alle für den Aus- tausch erforderlichen Anweisungen.
Seite 149: Endress+Hauser Dienstleistungen
Wenn vorhanden steht auch die dazugehörige Einbauanleitung zum Download zur Verfügung. 13.3 Endress+Hauser Dienstleistungen Endress+Hauser bietet eine Vielzahl von Dienstleistungen an. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. 13.4 Rücksendung Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden.
Seite 150: Zubehör
Zubehör Proservo NMS83 Zubehör 14.1 Gerätespezifisches Zubehör 14.1.1 Wetterschutzdach 471.6 (18.6) A0028872  67 Wetterschutzdach; Maße: mm (in) Werkstoffe Teil Werkstoff Schutzdach und Montagebügel 316L (1.4404) Schrauben und Unterlegscheiben • Das Wetterschutzdach kann zusammen mit dem Gerät bestellt werden: Bestellmerkmal 620 "Mitgeliefertes Zubehör", Option PA "Wetterschutzdach"...
Seite 151: Steuerungsschalter
Kugelhahn Es empfiehlt sich, Kugelventile zusammen mit Tankmessgeräten einzusetzen, um auch dann eine Instandhaltung (z. B. Entfernen des Verdrängers) zu ermöglichen, während der Tank in Betrieb ist. Bitte wenden Sie sich bei Bedarf an Ihre Endress+Hauser Vertriebs- zentrale. 14.1.4 Steuerungsschalter Für im Feld montierte Tankmessgeräte wird ein Steuerungsschalter verwendet.
Seite 152: Reinigungsstutzen Und Gas-Ausblasstutzen
Zubehör Proservo NMS83 A0029104  70 Einbaulage von Überdruckventil und Drucktransmitter Manometer Überdruckventil 14.1.6 Reinigungsstutzen und Gas-Ausblasstutzen Ein Reinigungsstutzen dient zum Reinigen (Waschen) des Gehäuseinneren und wird inbe- sondere für Anwendungen im N&G-Bereich oder für Anwendungen mit Alkohol empfoh- len.
Seite 153: Kommunikationsspezifisches Zubehör
Nähere Informationen hierzu finden Sie in der Technischen Information TI00404F. Zubehör Bezeichnung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit einer CDI-Schnittstelle (= Endress+Hau- ser Common Data Interface) und der USB-Schnittstelle eines Computers.  Nähere Informationen hierzu finden Sie in der Technischen Information TI00405C.
Seite 154: Bedienmenü
Bedienmenü Proservo NMS83 Bedienmenü • : Navigationspfad für Bedienmodul am Gerät • : Navigationspfad für Bedientool (z. B. FieldCare) • : Parameter kann über die Software-Verriegelung gesperrt werden 15.1 Übersicht Bedienmenü • Dieses Kapitel führt die Parameter der folgenden Menüs auf: –...
Seite 155 Proservo NMS83 Bedienmenü Obere Trennschicht Zeitstempel →  169 Untere Trennschicht →  169 Untere Trennschicht Zeitstempel →  169 Bodenhöhe →  170 Bodenhöhe, Zeitstempel →  170 Wasserfüllstand →  170 Gemessener Füllstand →  170 →  166 Distanz →...
Seite 156 Bedienmenü Proservo NMS83 Mittlere Dichte, Zeitstempel →  175 Untere Dichte, Messwert →  175 Untere Dichte, Zeitstempel →  175 Profil Punkte →  175 →  176 Dichteprofil, Mittelwert Dichteprofil, Zeitstempel →  176 ‣ Profil Dichte →  177 Profil Dichte 0 …...
Seite 157 Proservo NMS83 Bedienmenü Prozessbedingung →  183 Leerabgleich →  183 Tank Referenzhöhe →  184 Tankfüllstand →  168 Füllstand setzen →  184 Füllstand Quellenauswahl →  185 Oberer Stopp Füllstand →  185 →  186 Unterer Stopp Füllstand →...
Seite 158 Bedienmenü Proservo NMS83 ‣ Referenzkalibrierung →  191 Referenzkalibrierung →  191 Referenzposition →  191 Fortschritt →  191 →  190 Status Kalibrierung ‣ Kalibrierung Trommel →  193 Kalibrierung Trommel →  193 Oberes Gewicht eingeben →  193 Trommeltabelle anfertigen →...
Seite 159 Proservo NMS83 Bedienmenü RTD verbundener Typ →  206 Prozesswert →  206 Prozessvariable →  207 0 % Wert →  207 100 % Wert →  207 Eingangs Wert →  208 Minimale Fühler Temperatur →  208 →...
Seite 160 Bedienmenü Proservo NMS83 AI 100% Wert →  217 Fehler Ereignis Typ →  218 Prozesswert →  218 Eingangswert in mA →  218 →  219 Eingangswert in Prozent Dämpfungsfaktor →  219 Genutzt für SIL/WHG →  219 Erwartete SIL/WHG Kette →...
Seite 161 Proservo NMS83 Bedienmenü ‣ Kommunikation →  230 ‣ Kommunikation Schnittstelle 1 … 2 Kommunikations Protokoll →  230 ‣ Konfiguration →  231 ‣ Konfiguration →  234 ‣ V1 Eingang Quellenauswahl →  237 ‣ HART Ausgang →  239 ‣...
Seite 162 Bedienmenü Proservo NMS83 Langsam Fahrbereich →  289 Überspannungsgewicht →  289 Unterspannungsgewicht →  290 ‣ Sensorkonfiguration →  291 →  291 Nachfolgender Messbefehl ‣ Verdränger →  292 Verdrängertyp →  292 Verdrängerdurchmesser →  292 Verdrängergewicht →...
Seite 163 Proservo NMS83 Bedienmenü Intervall Dichteprofil →  299 Offset Dichteprofil →  299 ‣ Anzeige →  300 Language →  300 Format Anzeige →  300 1 … 4. Anzeigewert →  301 1 … 4. Nachkommastellen →  302 →...
Seite 164 Bedienmenü Proservo NMS83 Monat →  310 →  310 Stunde →  310 Minute →  311 ‣ →  312 SIL-Bestätigung ‣ SIL/WHG deaktivieren →  312 ‣ Administration →  313 Freigabecode definieren →  313 Gerät zurücksetzen →...
Seite 165: Menü "Betrieb
Proservo NMS83 Bedienmenü Weight and Measures Konfigurations →  319 Gerätename →  319 Bestellcode →  319 Erweiterter Bestellcode 1 … 3 →  319 ‣ Simulation →  321 Simulation Gerätealarm →  321 Simulation Diagnoseereignis →  321 Simulation Distanz On →...
Seite 166 Bedienmenü Proservo NMS83 Auswahl • Stop • Level • Up • Bottom level • Upper I/F level • Lower I/F level • Upper density • Middle density • Lower density • Repeatability • Water dip • Release overtension • Tank profile •...
Seite 167 Proservo NMS83 Bedienmenü Messstatus Navigation  Betrieb → Messstatus Beschreibung Zeigt den akutellen Status des Messbefehls.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Gleichgewichtsstatus Navigation  Betrieb → Gleichgewichtsstatus Beschreibung Zeigt die Gültigkeit der Messung. Im Balancezustand wird entspr. Wert (Flüssigkeitsstand, obere/untere Trennschicht, Bodenfüllstand) erneuert..
Seite 168 Bedienmenü Proservo NMS83 15.2.1 Untermenü "Füllstand" Navigation  Betrieb → Füllstand Tankfüllstand Navigation  Betrieb → Füllstand → Tankfüllstand Beschreibung Zeigt die Distanz vom Nullpunkt (Tankboden oder Bezugsplatte) zur Produktoberfläche.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Füllstand Prozent Navigation  Betrieb → Füllstand → Füllstand Prozent Beschreibung Zeigt den Füllstand als prozentualen Anteil vom gesamten Messbereich..
Seite 169 Proservo NMS83 Bedienmenü Obere Trennschicht Navigation  Betrieb → Füllstand → Obere Trennschicht Beschreibung Zeigt Distanz zwischen gemessener oberer Trennschicht und Bezugsplatte/Tankboden. Der Wert wird nach einer gültigen Trennschicht Messung aktualisiert.. Zusätzliche Information Lesezugriff Instandhalter Schreibzugriff Obere Trennschicht Zeitstempel Navigation ...
Seite 170 Bedienmenü Proservo NMS83 Bodenhöhe Navigation  Betrieb → Füllstand → Bodenhöhe Beschreibung Zeigt die Tankbodenhöhe.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Bodenhöhe, Zeitstempel Navigation  Betrieb → Füllstand → Bodenhöhe, Zeitstempel Beschreibung Zeigt Zeitstempel vom gemessenen Tankbodenfüllstand an.. Zusätzliche Information Lesezugriff...
Seite 171: Flüssigkeitstemperatur
Proservo NMS83 Bedienmenü Distanz Navigation  Betrieb → Füllstand → Distanz Beschreibung Zeigt die gemessene Distanz von der Referenzposition.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Verdränger Position Navigation  Betrieb → Füllstand → Verdränger Position Beschreibung Zeigt die Position des Verdrängers..
Seite 172: Zusätzliche Information
Bedienmenü Proservo NMS83 Gas Temperatur Navigation  Betrieb → Temperatur → Gas Temperatur Beschreibung Zeigt die gemessene Gastemperatur.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Untermenü "NMT Element Werte" Dieses Untermenü wird nur angezeigt, wenn ein Prothermo NMT angeschlossen ist. Navigation ...
Seite 173 Proservo NMS83 Bedienmenü Untermenü "Element Position" Navigation  Betrieb → Temperatur → NMT Element Werte → Element Posi- tion Element Position 1 … 24 Navigation  Betrieb → Temperatur → NMT Element Werte → Element Position → Element Posi- tion 1 … 24 Beschreibung Zeigt die Position des angewählten NMT Temperaturelements an..
Seite 174 Bedienmenü Proservo NMS83 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Luft Dichte  Navigation  Betrieb → Dichte → Luft Dichte Beschreibung Bestimmt die Dichte der Atmosphäre außerhalb des Tanks.. Eingabe 0,0 … 500,0 kg/m³ Werkseinstellung 1,2 kg/m³ Zusätzliche Information Lesezugriff...
Seite 175 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Mittlere Dichte, Zeitstempel Navigation  Betrieb → Dichte → Mittlere Dichte, Zeitstempel Beschreibung Zeigt den Zeitstempel für die gemessene mittlere Dichte an.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Untere Dichte, Messwert Navigation  Betrieb → Dichte → Untere Dichte, Messwert Beschreibung Dichte der unteren Phase..
Seite 176 Bedienmenü Proservo NMS83 Dichteprofil, Mittelwert Navigation  Betrieb → Dichte → Dichteprofil, Mittelwert Beschreibung Zeigt Dichte Mittelwert nach Beendigung des Messbefehls Profil Dichte.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Dichteprofil, Zeitstempel Navigation  Betrieb → Dichte → Dichteprofil, Zeitstempel Beschreibung Zeigt den Zeitstempel vom zuletzt gemessenen Dichteprofil Mittelwert an..
Seite 177 Proservo NMS83 Bedienmenü Untermenü "Profil Dichte" Navigation  Betrieb → Dichte → Profil Dichte Profil Dichte 0 … 49 Navigation  Betrieb → Dichte → Profil Dichte → Profil Dichte 0 … 49 Beschreibung Zeigt Dichte Messwert and der korrespondierenden Dichte Profil Position..
Seite 178 Bedienmenü Proservo NMS83 P3 (oben) Navigation  Betrieb → Druck → P3 (oben) Beschreibung Zeigt den Druck (P3) am oberen Transmitter.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
Seite 179 Proservo NMS83 Bedienmenü 15.2.5 Untermenü "GP Werte" Navigation  Betrieb → GP Werte GP 1 … 4 Name  Navigation  Betrieb → GP Werte → GP 1 Name Beschreibung Legt das Label für den zugehörigen GP-Wert fest.. Werkseinstellung GP Value 1 Zusätzliche Information...
Seite 180 Bedienmenü Proservo NMS83 Zusätzliche Information Lesezugriff Bediener Schreibzugriff GP Value 4 Navigation  Betrieb → GP Werte → GP Value 4 Beschreibung Zeigt an, welcher Wert als General Purpose Wert benützt wird.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
Seite 181: Menü "Setup
Proservo NMS83 Bedienmenü 15.3 Menü "Setup" Navigation  Setup Messstellenbezeichnung  Navigation  Setup → Messstellenbezeichnung Beschreibung Eingabe einer eindeutigen Bezeichnung für die Messstelle, um sie innerhalb der Anlage schnell identifizieren zu können.. Werkseinstellung NMS8x Zusätzliche Information Lesezugriff Bediener Schreibzugriff...
Seite 182 Bedienmenü Proservo NMS83 Obere Dichte  Navigation  Setup → Obere Dichte Beschreibung Bestimmt die Dichte der oberen Flüssigkeitsphase.. Eingabe 50 … 2 000 kg/m³ Werkseinstellung 800 kg/m³ Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Mittlere Dichte  Navigation  Setup → Mittlere Dichte Beschreibung Bestimmt Dichte Mitte wenn im Tank drei Phasen vorhanden sind.
Seite 183 Proservo NMS83 Bedienmenü Messbefehl  Navigation  Setup → Messbefehl Beschreibung Befehl fuer die Auswahl vom Messmodus des Gerätes.. Auswahl • Stop • Level • Up • Bottom level • Upper I/F level • Lower I/F level • Upper density •...
Seite 184 Bedienmenü Proservo NMS83 Eingabe 0 … 10 000,00 mm Werkseinstellung Abhängig von der Geräteversion Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Der Referenzpunkt ist die Referenzlinie des Kalibrierfensters. Tank Referenzhöhe  Navigation  Setup → Tank Referenzhöhe Beschreibung Abstand vom Referenzpunkt der Handpeilung zum Nullpunkt.
Seite 185 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Das Gerät passt den Parameter Leerabgleich (→  183) entsprechend dem eingegebenen Wert an, sodass der gemessene Füllstand dem tatsächlichen Füllstand entspricht. Füllstand Quellenauswahl  Navigation  Setup → Füllstand Quellenauswahl Beschreibung Legt die Quelle für den Füllstandwert fest..
Seite 186 Bedienmenü Proservo NMS83 Unterer Stopp Füllstand  Navigation  Setup → Unterer Stopp Füllstand Beschreibung Unterer Stopp-Grenzwert, gemessen vom Nullpunkt (Tankboden oder Bezugsplatte).. Eingabe –999 999,9 … 999 999,9 mm Werkseinstellung 0 mm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Distanz Navigation ...
Seite 187 Proservo NMS83 Bedienmenü 15.3.1 Untermenü "Kalibrierung" Lesezugriff Instandhalter Navigation  Setup → Kalibrierung Wizard "Bewege Verdränger" Navigation  Setup → Kalibrierung → Bewege Verdränger Fahrdistanz  Navigation  Setup → Kalibrierung → Bewege Verdränger → Fahrdistanz Beschreibung Auf oder Abwärtsbewegung des Verdrängers in mm..
Seite 188 Bedienmenü Proservo NMS83 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Motor Status Navigation  Setup → Kalibrierung → Bewege Verdränger → Motor Status Beschreibung Zeigt die aktuelle Bewegungsrichtung vom Motor.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Bewege Verdränger  Navigation  Setup → Kalibrierung → Bewege Verdränger → Bewege Verdränger Auswahl •...
Seite 189 Proservo NMS83 Bedienmenü Wizard "Sensor Kalibrierung" Navigation  Setup → Kalibrierung → Sensor Kalibrierung Sensor Kalibrierung  Navigation  Setup → Kalibrierung → Sensor Kalibrierung → Sensor Kalibrierung Beschreibung Diese Sequenz kalibriert den Sensor des Servos.. Zusätzliche Information Lesezugriff Bediener...
Seite 190 Bedienmenü Proservo NMS83 ADC Nullpunkt Kalibrierung  Navigation  Setup → Kalibrierung → Sensor Kalibrierung → ADC Nullpunkt Kalibrierung Beschreibung In diesem Schritt wird die Sensorkalibrierung mit dem Nullgewicht durchgeführt.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Status Kalibrierung Navigation  Setup → Kalibrierung → Sensor Kalibrierung → Status Kalibrierung Beschreibung Gibt Rückmeldung über den letzten Status der Kalibrierung..
Seite 191 Proservo NMS83 Bedienmenü Wizard "Referenzkalibrierung" Navigation  Setup → Kalibrierung → Referenzkalibrierung Referenzkalibrierung  Navigation  Setup → Kalibrierung → Referenzkalibrierung → Referenzkalibrierung Beschreibung Diese Sequenz fährt den Verdränger bis zum mechanischen Anschlag und setzt die Refe- renzposition.. Zusätzliche Information...
Seite 192 Bedienmenü Proservo NMS83 Status Kalibrierung Navigation  Setup → Kalibrierung → Referenzkalibrierung → Status Kalibrierung Beschreibung Gibt Rückmeldung über den letzten Status der Kalibrierung.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
Seite 193 Proservo NMS83 Bedienmenü Wizard "Kalibrierung Trommel" Navigation  Setup → Kalibrierung → Kalibrierung Trommel Kalibrierung Trommel  Navigation  Setup → Kalibrierung → Kalibrierung Trommel → Kalibrierung Trommel Beschreibung Diese Sequenz führt eine Trommelkalibrierung durch.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff...
Seite 194 Bedienmenü Proservo NMS83 Trommeltabellenpunkt Navigation  Setup → Kalibrierung → Kalibrierung Trommel → Trommeltabellenpunkt Beschreibung Zeigt den aktuell gemessenen Punkt der Trommelkalibrierung. Maximale Anzahl der Messpunkte : 50.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Status Kalibrierung Navigation  Setup → Kalibrierung → Kalibrierung Trommel → Status Kalibrierung Beschreibung Gibt Rückmeldung über den letzten Status der Kalibrierung..
Seite 195 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Endress+Hauser...
Seite 196 Bedienmenü Proservo NMS83 15.3.2 Untermenü "Erweitertes Setup" Navigation  Setup → Erweitertes Setup Status Verriegelung Navigation  Setup → Erweitertes Setup → Status Verriegelung Beschreibung Zeigt den höchsten Schreibschutz, der gerade aktiv ist. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Zugriffsrechte Bediensoftware Navigation ...
Seite 197: Geräteanzahl
Proservo NMS83 Bedienmenü Untermenü "Ein/Ausgang" Navigation  Setup → Erweitertes Setup → Ein/Ausgang Untermenü "HART Geräte" Navigation  Setup → Erweitertes Setup → Ein/Ausgang → HART Geräte Geräteanzahl Navigation  Setup → Erweitertes Setup → Ein/Ausgang → HART Geräte → Geräteanzahl Beschreibung Zeigt Anzahl der Geräte am HART-Bus..
Seite 198 Bedienmenü Proservo NMS83 Untermenü "HART Device(s)" Für jeden im HART-Messkreis vorhandenen HART Slave gibt es ein Untermenü HART Device(s). Navigation  Setup → Erweitertes Setup → Ein/Ausgang → HART Geräte → HART Device(s) Gerätename Navigation  Setup → Erweitertes Setup → Ein/Ausgang → HART Geräte → HART Device(s) →...
Seite 199 Proservo NMS83 Bedienmenü Betriebsart  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → HART Geräte → HART Device(s) → Betriebsart Voraussetzung Nicht verfügbar, wenn das HART-Gerät ein Prothermo NMT ist. Beschreibung Auswahl Betriebsmodus PV only oder PV, SV, TV, QV. Definiert welche Werte beim ange- schlossenen HART Gerät abgefragt werden..
Seite 200 Bedienmenü Proservo NMS83 #blank# (HART SV - Bezeichnung ist geräteabhängig) Navigation  Setup → Erweitertes Setup → Ein/Ausgang → HART Geräte → HART Device(s) → #blank# Voraussetzung Für HART-Geräte, bei denen es sich nicht um einen NMT handelt: Betriebsart (→  199) = PV,SV,TV &...
Seite 201 Proservo NMS83 Bedienmenü Ausgang Druck  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → HART Geräte → HART Device(s) → Ausgang Druck Voraussetzung Nicht verfügbar für Micropilot S FMR5xx und Prothermo 53x. (In diesen Fällen werden die Messgrößen automatisch zugeordnet).
Seite 202 Bedienmenü Proservo NMS83 Ausgang Temperatur  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → HART Geräte → HART Device(s) → Ausgang Temperatur Voraussetzung Nicht verfügbar für Micropilot S FMR5xx und Prothermo 53x. (In diesen Fällen werden die Messgrößen automatisch zugeordnet).
Seite 203 Proservo NMS83 Bedienmenü Ausgang Füllstand  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → HART Geräte → HART Device(s) → Ausgang Füllstand Voraussetzung Nicht verfügbar für Micropilot S FMR5xx und Prothermo 53x. (In diesen Fällen werden die Messgrößen automatisch zugeordnet).
Seite 204: Werkseinstellung
Bedienmenü Proservo NMS83 Wizard "Gerät vergessen" Lesezugriff Instandhalter Dieses Untermenü ist nur sichtbar, wenn Geräteanzahl (→  197) ≥ 1. Navigation  Setup → Erweitertes Setup → Ein/Ausgang → HART Geräte → Gerät vergessen Gerät vergessen  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → HART Geräte → Gerät vergessen →...
Seite 205 Proservo NMS83 Bedienmenü Untermenü "Analog IP" Für jedes Analog I/O-Modul des Gerätes gibt es ein Untermenü Analog IP. Dieses Untermenü bezieht sich auf die Klemmen 4 bis 8 dieses Moduls (Analogeingang). Sie werden primär für den Anschluss eines RTD verwendet. Für die Klemmen 1 bis 3 (Analogeingang oder -ausgang) siehe →...
Seite 206 Bedienmenü Proservo NMS83 Auswahl • Cu50 (w=1.428, GOST) • Cu53 (w=1.426, GOST) • Cu90; 0°C (w=1.4274, GOST) • Cu100; 25°C (w=1.4274, GOST) • Cu100; 0°C(w=1.4274, GOST) • Pt46 (w=1.391, GOST) • Pt50 (w=1.391, GOST) • Pt100(385) (a=0.00385, IEC751) • Pt100(389) (a=0.00389, Canadian) •...
Seite 207 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Prozessvariable  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Analog IP → Prozessvariable Voraussetzung Betriebsart (→  205) ≠ RTD Temperatur Eingang Beschreibung Bestimmt den Typ der Messgröße.. Auswahl • Füllstand linearisiert •...
Seite 208 Bedienmenü Proservo NMS83 Eingabe –100 000 … 100 000 mm Werkseinstellung 0 mm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Eingangs Wert Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Analog IP → Eingangs Wert Voraussetzung Betriebsart (→  205) ≠ Deaktiviert Beschreibung Zeigt den am Analogeingang anliegenden Messwert..
Seite 209 Proservo NMS83 Bedienmenü Eingabe –213 … 927 °C Werkseinstellung 250 °C Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Fühler Position  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Analog IP → Fühler Position Voraussetzung Betriebsart (→  205) = RTD Temperatur Eingang Beschreibung Position der Temperatursonde, gemessen vom Nullpunkt (Tankboden oder Bezugsplatte).
Seite 210 Bedienmenü Proservo NMS83 Gemessener Strom Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Analog IP → Gemessener Strom Voraussetzung Betriebsart (→  205) = Versorgung Gerät Beschreibung Zeigt den Strom auf der Versorgungsleitung eines angeschlossenen Gerätes.. Zusätzliche Information Lesezugriff...
Seite 211 Proservo NMS83 Bedienmenü Untermenü "Analog I/O" Für jedes Analog I/O-Modul des Gerätes gibt es ein Untermenü Analog I/O. Dieses Untermenü bezieht sich auf die Klemmen 1 bis 3 dieses Moduls (ein Analogeingang oder -ausgang). Für die Klemmen 4 bis 8 (immer ein Analogeingang) siehe →  205.
Seite 212 Bedienmenü Proservo NMS83 Betriebsart (→  211) Signalrichtung Signalart 4..20mA Ausgang Ausgabe an übergeordnete Einheit Analog (4...20 mA) HART Slave+4..20mA Ausgang Ausgabe an übergeordnete Einheit • Analog (4...20 mA) • HART Abhängig von den verwendeten Klemmen wird das Analog I/O-Modul im passiven oder aktiven Modus verwendet.
Seite 213 Proservo NMS83 Bedienmenü Option Strombereich für Prozessvari- Unterer Alarmsignalpegel Oberer Alarmsignalpegel able 4...20 mA US 3,9 … 20,8 mA < 3,6 mA > 21,95 mA Fester Stromwert Konstanter Strom, definiert im Parameter Fester Stromwert (→  213). Im Fehlerfall nimmt der Ausgangsstrom den im Parameter Fehlerverhalten (→...
Seite 214 Bedienmenü Proservo NMS83 • Gemessene Dichte • Mittelwert Profildichte • Obere Dichte • Mittlere Dichte • Untere Dichte • P1 (unten) • P2 (Mitte) • P3 (oben) • GP 1 ... 4 Wert • AIO B1-3 Wert • AIO B1-3 Wert mA •...
Seite 215 Proservo NMS83 Bedienmenü Fehlerwert  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Analog I/O → Fehlerwert Voraussetzung Fehlerverhalten (→  214) = Definierter Wert Beschreibung Bestimmt den Ausgangswert im Fehlerfall.. Eingabe 3,4 … 22,6 mA Werkseinstellung 22 mA Zusätzliche Information...
Seite 216 Bedienmenü Proservo NMS83 100 % Wert  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Analog I/O → 100 % Wert Voraussetzung • Betriebsart (→  211) = 4..20mA Ausgang oder HART Slave+4..20mA Ausgang • Strombereich (→  212) ≠ Fester Stromwert Beschreibung Wert, der einem Ausgangsstrom von 20mA entspricht..
Seite 217 Proservo NMS83 Bedienmenü Prozessvariable  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Analog I/O → Prozessvariable Voraussetzung Betriebsart (→  211) = 4..20mA Eingang oder HART Master+4..20mA Eingang Beschreibung Bestimmt den Typ der Messgröße.. Auswahl • Füllstand linearisiert •...
Seite 218 Bedienmenü Proservo NMS83 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Fehler Ereignis Typ  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Analog I/O → Fehler Ereignis Typ Voraussetzung Betriebsart (→  211) ≠ Deaktiviert oder HART Master Beschreibung Definiert den Typ der Ereignismeldung bei einem Fehler im Analog I/O-Modul..
Seite 219 Proservo NMS83 Bedienmenü Eingangswert in Prozent Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Analog I/O → Eingangswert in Prozent Voraussetzung Betriebsart (→  211) = 4..20mA Eingang oder HART Master+4..20mA Eingang Beschreibung Zeigt den Eingangswert in Prozent des gesamten Strombereichs 4...20mA..
Seite 220 Bedienmenü Proservo NMS83 Erwartete SIL/WHG Kette Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Analog I/O → Erwartete SIL/WHG Kette Voraussetzung • Betriebsart (→  211) = 4..20mA Ausgang oder HART Slave+4..20mA Ausgang • Das Gerät verfügt über SIL-Zulassung.
Seite 221 Proservo NMS83 Bedienmenü Untermenü "Digital Xx-x" • Im Bedienmenü wird jeder Digitaleingang oder -ausgang durch den entsprechenden Slot im Anschlussklemmenraum und zwei Klemmen in diesem Slot bezeichnet. A1-2 bezeichnet z. B. die Klemmen 1 und 2 von Slot A. Das Gleiche gilt für die Slots B, C und D, wenn sie ein Digital IO-Modul enthalten.
Seite 222 Bedienmenü Proservo NMS83 Zusätzliche Information A0033028  75 Betriebsarten des Digital I/O-Moduls Eingang passiv Eingang aktiv Ausgang passiv Quelle Digitaleingang  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Digital Xx-x → Quelle Digitaleingang Voraussetzung Betriebsart (→  221) = Ausgang passiv Beschreibung Legt fest, welcher Gerätezustand über den Digitalausgang angezeigt wird..
Seite 223 Proservo NMS83 Bedienmenü Eingangs Wert Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Digital Xx-x → Eingangs Wert Voraussetzung Betriebsart (→  221) = Option "Eingang passiv" oder Option "Eingang aktiv" Beschreibung Zeigt den digitalen Eingangswert.. Zusätzliche Information Lesezugriff...
Seite 224: Ausgangswert
Bedienmenü Proservo NMS83 A0028602  76 Die zwei Relais des Digitalausgangs 1/2 Die Relais 3/4 Die Klemmen des Digitaleingangs Der Schaltzustand dieser Relais wird durch den Parameter Ausgangs Simulation wie folgt definiert: Ausgangs Simulation Zustand Relais 1 Zustand Relais 2...
Seite 225 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Genutzt für SIL/WHG  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Digital Xx-x → Genutzt für SIL/WHG Voraussetzung • Betriebsart (→  221) = Ausgang passiv • Das Gerät verfügt über das SIL-Zertifikat.
Seite 226 Bedienmenü Proservo NMS83 Untermenü "Digitaleingang Belegung" Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Digitaleingang Belegung Quelle Digitaleingang 1  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Digitaleingang Belegung → Quelle Digitaleingang 1 Beschreibung Bestimmt die Quelle für Digitaleingang #1 (für Messbefehl)..
Seite 227 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Gauge command 0  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Digitaleingang Belegung → Gauge command 0 Voraussetzung Quelle Digitaleingang 1 (→  226) ≠ Keine Beschreibung Messbefehl, welcher Digitaleingang Kombination 0 (DI2=0, DI1=0) zugeordnet ist..
Seite 228 Bedienmenü Proservo NMS83 • Upper density • Middle density • Lower density • Repeatability • Water dip • Release overtension • Tank profile • Interface profile • Manual profile • Level standby Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Gauge command 2 ...
Seite 229 Proservo NMS83 Bedienmenü Gauge command 3  Navigation  Setup → Erweitertes Setup → Ein/Ausgang → Digitaleingang Belegung → Gauge command 3 Voraussetzung • Quelle Digitaleingang 1 (→  226) ≠ Keine • Quelle Digitaleingang 2 (→  226) ≠ Keine Beschreibung Messbefehl, welcher Digitaleingang Kombination 3 (DI2=1, DI1=1) zugeordnet ist..
Seite 230 Bedienmenü Proservo NMS83 Untermenü "Kommunikation" Dieses Menü enthält ein Untermenü für jede digitale Kommunikationsschnittstelle des Gerätes. Die Kommunikationsschnittstellen sind mit "X1-4" bezeichnet, wobei "X" für den Slot im Anschlussklemmenraum und "1-4" für die Klemmen in diesem Slot steht. 1 2 3 4...
Seite 231 Proservo NMS83 Bedienmenü Untermenü "Konfiguration" Dieses Untermenü steht nur für Geräte mit einer MODBUS-Kommunikationsschnittstelle zur Verfügung. Navigation  Setup → Erweitertes Setup → Kommunikation → Modbus X1-4 → Konfiguration Baudrate  Navigation  Setup → Erweitertes Setup → Kommunikation → Modbus X1-4 → Konfiguration →...
Seite 232 Bedienmenü Proservo NMS83 Modbus Adresse  Navigation  Setup → Erweitertes Setup → Kommunikation → Modbus X1-4 → Konfiguration → Geräte-ID Voraussetzung Kommunikations Protokoll (→  230) = MODBUS Beschreibung Bestimmt die Modbus-Adresse des Geräts.. Eingabe 1 … 247 Werkseinstellung Zusätzliche Information...
Seite 233 Proservo NMS83 Bedienmenü Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Endress+Hauser...
Seite 234 Bedienmenü Proservo NMS83 Untermenü "Konfiguration" Dieses Untermenü steht nur für Geräte mit einer V1-Kommunikationsschnittstelle zur Verfügung. Navigation  Setup → Erweitertes Setup → Kommunikation → V1 X1-4 → Konfiguration Kommunikations Schnittstelle  Navigation  Setup → Erweitertes Setup → Kommunikation → V1 X1-4 → Konfiguration → Kom-...
Seite 235 Proservo NMS83 Bedienmenü V1 Adresse  Navigation  Setup → Erweitertes Setup → Kommunikation → V1 X1-4 → Konfiguration → V1 Adresse Voraussetzung Kommunikations Schnittstelle (→  234) Beschreibung Kennung des vorherigen Gerätes für V1 Kommunikation.. Eingabe 0 … 255 Werkseinstellung Zusätzliche Information...
Seite 236 Bedienmenü Proservo NMS83 Zahl Füllstand 500 001 –0,1 mm 999 999 –49 999,9 mm Leitungsimpedanz  Navigation  Setup → Erweitertes Setup → Kommunikation → V1 X1-4 → Konfiguration → Lei- tungsimpedanz Voraussetzung Kommunikations Protokoll (→  230) = V1 Beschreibung Passt die Impedanz der Kommunikationsleitung an.
Seite 237 Proservo NMS83 Bedienmenü Untermenü "V1 Eingang Quellenauswahl" Dieses Untermenü steht nur für Geräte mit einer V1-Kommunikationsschnittstelle zur Verfügung. Navigation  Setup → Erweitertes Setup → Kommunikation → V1 X1-4 → V1 Eingang Quellenauswahl Alarm 1 Eingangsquelle  Navigation  Setup → Erweitertes Setup → Kommunikation → V1 X1-4 → V1 Eingang Quellen- auswahl →...
Seite 238 Bedienmenü Proservo NMS83 Prozentwert Quellenauswahl  Navigation  Setup → Erweitertes Setup → Kommunikation → V1 X1-4 → V1 Eingang Quellen- auswahl → Prozentwert Quellenauswahl Beschreibung Wählt aus, welcher Wert in der V1 Z0 / Z1-Meldung als Wert 0..100% übertragen werden soll..
Seite 239 Proservo NMS83 Bedienmenü Untermenü "HART Ausgang" Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang Untermenü "Konfiguration" Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Konfiguration System Polling Adresse  Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Konfiguration →...
Seite 240 Bedienmenü Proservo NMS83 Auswahl • AIO B1-3 • AIO C1-3 • Benutzerdefiniert Werkseinstellung Benutzerdefiniert Zusätzliche Information Lesezugriff Instandhalter Schreibzugriff Instandhalter Zuordnung PV  Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Konfiguration → Zuordnung PV Voraussetzung PV Quelle (→...
Seite 241 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Die Option Gemessener Füllstand enthält keine Einheit. Wenn eine Einheit benötigt wird, wählen Sie bitte die Option Tankfüllstand. 0 % Wert  Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Konfiguration →...
Seite 242 Bedienmenü Proservo NMS83 Beschreibung Ordnet der ersten HART-Variable (PV) einen Strom zu.. Auswahl • Keine • AIO B1-3 Wert mA • AIO C1-3 Wert mA Werkseinstellung Keine Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Erster Messwert (PV) Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Konfiguration →...
Seite 243 Proservo NMS83 Bedienmenü • Gemessener Füllstand • Distanz • Verdränger Position • Wasserfüllstand • Obere Trennschicht • Untere Trennschicht • Bodenhöhe • Tank Referenzhöhe • Flüssigkeitstemperatur • Gas Temperatur • Luft Temperatur • Gemessene Dichte • Mittelwert Profildichte • Obere Dichte •...
Seite 244 Bedienmenü Proservo NMS83 Zuordnung TV  Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Konfiguration → Zuordnung TV Beschreibung Ordnet der dritten HART-Variable (TV) eine Tankvariable zu.. Auswahl • Keine • Tankfüllstand • Tank Luftraum • Gemessener Füllstand •...
Seite 245 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Zuordnung QV  Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Konfiguration → Zuordnung QV Beschreibung Ordnet der vierten HART-Variable (QV) eine Tankvariable zu.. Auswahl • Keine • Tankfüllstand •...
Seite 246 Bedienmenü Proservo NMS83 Vierter Messwert (QV) Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Konfiguration → Vierter Messwert (QV) Voraussetzung Zuordnung QV (→  245) ≠ Keine Beschreibung Zeigt den Wert der vierten HART-Variable (QV).. Zusätzliche Information...
Seite 247 Proservo NMS83 Bedienmenü Untermenü "Information" Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Information HART-Kurzbeschreibung  Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Information → HART-Kurzbeschreibung Beschreibung Definiert die Kurzbezeichnung der Messstelle. Maximale Länge: 8 Zeichen Erlaubte Zei- chen: A-Z, 0-9, bestimmte Sonderzeichen.
Seite 248: Hart-Nachricht
Bedienmenü Proservo NMS83 HART-Nachricht  Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Information → HART-Nachricht Beschreibung Kundendefinierte HART-Meldung (32 Zeichen).. Werkseinstellung NMS8x Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter HART-Datum  Navigation  Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Information →...
Seite 249 Proservo NMS83 Bedienmenü Untermenü "Applikation" Navigation  Setup → Erweitertes Setup → Applikation Untermenü "Grundabgleich" Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich Untermenü "Füllstand" Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Füllstand Füllstand Quellenauswahl ...
Seite 250 Bedienmenü Proservo NMS83 Leerabgleich  Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Füllstand → Leerab- gleich Beschreibung Abstand vom Referenzpunkt zum Nullpunkt (Tankboden oder Bezugsplatte).. Eingabe 0 … 10 000,00 mm Werkseinstellung Abhängig von der Geräteversion Zusätzliche Information...
Seite 251 Proservo NMS83 Bedienmenü Füllstand setzen  Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Füllstand → Füllstand setzen Beschreibung Wenn der gemessene Füllstand nicht mit dem Wert aus einer Handpeilung übereinstimmt: Richtigen Wert hier eingeben.. Eingabe 0 … 10 000,00 mm...
Seite 252 Bedienmenü Proservo NMS83 Eingabe –2 000 … 5 000 mm Werkseinstellung 0 mm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Wasserfüllstand Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Füllstand → Wasser- füllstand Beschreibung Zeigt Höhe des Bodenwassers an..
Seite 253 Proservo NMS83 Bedienmenü Untermenü "Temperatur" Lesezugriff Instandhalter Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Temperatur Flüssigkeitstemperatur Quelle  Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Temperatur → Flüs- sigkeitstemperatur Quelle Beschreibung Legt fest, von welcher Quelle die Flüssigkeitstemperatur eingelesen wird..
Seite 254 Bedienmenü Proservo NMS83 Flüssigkeitstemperatur Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Temperatur → Flüs- sigkeitstemperatur Beschreibung Zeigt mittlere Temperatur oder Punkttemperatur der gemessenen Flüssigkeit.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Lufttemperatur Quelle  Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Temperatur → Luft-...
Seite 255 Proservo NMS83 Bedienmenü Luft Temperatur Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Temperatur → Luft Temperatur Beschreibung Zeigt die Lufttemperatur.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Gas Temperatur Quelle  Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Temperatur → Gas...
Seite 256 Bedienmenü Proservo NMS83 Gas Temperatur Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Temperatur → Gas Temperatur Beschreibung Zeigt die gemessene Gastemperatur.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
Seite 257 Proservo NMS83 Bedienmenü Untermenü "Dichte" Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Dichte Dichte Quelle  Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Dichte → Dichte Quelle Beschreibung Bestimmt wie die Dichte ermittelt wird..
Seite 258: Werkseinstellung
Bedienmenü Proservo NMS83 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Gas Dichte  Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Dichte → Gas Dichte Beschreibung Bestimmt die Dichte der Gasphase im Tank.. Eingabe 0,0 … 500,0 kg/m³...
Seite 259 Proservo NMS83 Bedienmenü Untermenü "Druck" Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Druck P1 (unten) Quelle  Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Druck → P1 (unten) Quelle Beschreibung Bestimmt die Quelle für den unteren Druck (P1)..
Seite 260 Bedienmenü Proservo NMS83 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter P1 Position  Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Druck → P1 Position Beschreibung Bestimmt die Position des unteren Drucktransmitters (P1), gemessen vom Nullpunkt (Tankboden oder Bezugsplatte)..
Seite 261 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter P3 (oben) Quelle  Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Druck → P3 (oben) Quelle Beschreibung Bestimmt die Quelle für den oberen Druck (P3).. Auswahl • Manueller Wert •...
Seite 262 Bedienmenü Proservo NMS83 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter P3 Position  Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Druck → P3 Position Beschreibung Bestimmt die Position des oberen Drucktransmitters (P3), gemessen vom Nullpunkt (Tankboden oder Bezugsplatte)..
Seite 263 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Umgebungsdruck  Navigation  Setup → Erweitertes Setup → Applikation → Grundabgleich → Druck → Umgebungs- druck Beschreibung Bestimmt den manuellen Wert des Umgebungsdrucks.. Eingabe 0 … 2,5 bar Werkseinstellung 1 bar Zusätzliche Information...
Seite 264 Bedienmenü Proservo NMS83 Untermenü "Tank Berechnungen" Navigation  Setup → Erweitertes Setup → Applikation → Tank Berechnun- Untermenü "HyTD" Übersicht Die hydrostatische Tankdeformation (Hydrostatic Tank Deformation, HyTD) kann verwen- det werden, um die vertikale Bewegung der Messgerät-Referenzhöhe zu kompensieren, die dadurch verursacht wird, dass sich die Tankwand aufgrund des hydrostatischen Drucks, den die im Tank befindliche Flüssigkeit ausübt, wölbt.
Seite 265 Proservo NMS83 Bedienmenü Lineare Annäherung der HyTD-Korrektur Die tatsächliche Menge der Verformung variiert aufgrund der Bauweise des Tanks nicht linear mit dem Füllstand. Da die Korrekturwerte jedoch typischerweise klein sind im Ver- gleich zum gemessenen Füllstand, bringt die Verwendung einer einfachen linearen Methode gute Ergebnisse.
Seite 266 Bedienmenü Proservo NMS83 Beschreibung Geräteparameter Navigation  Setup → Erweitertes Setup → Applikation → Tank Berechnun- gen → HyTD HyTD Korrekturwert Navigation  Setup → Erweitertes Setup → Applikation → Tank Berechnungen → HyTD → HyTD Korrekturwert Beschreibung Zeigt den Korrekturwert aus der Hydrostatischen Tankdeformation..
Seite 267 Proservo NMS83 Bedienmenü Verformungs Faktor  Navigation  Setup → Erweitertes Setup → Applikation → Tank Berechnungen → HyTD → Verfor- mungs Faktor Beschreibung Bestimmt den Verformungsfaktor für HyTD (Positionsänderung des Geräts durch Füll- standänderung).. Eingabe –1,0 … 1,0 %...
Seite 268 Bedienmenü Proservo NMS83 Untermenü "CTSh" Übersicht CTSh (Korrektur der Tankwandtemperatur) kompensiert die Auswirkungen auf die Mess- gerät-Referenzhöhe, die auf Temperatureinflüsse auf die Tankwand oder das Schwallrohr zurückzuführen sind. Die Temperatureinflüsse werden in zwei Teile unterteilt, je nachdem, ob sie den "trockenen" oder den "bedeckten" Teil der Tankwand oder des Schwallrohrs betreffen.
Seite 269 Proservo NMS83 Bedienmenü CTSh: Korrektur der Tankwandtemperatur A0028713  80 Parameter für die CTSh-Berechnung Temperatur des bedeckten Teils der Tankwand Temperatur des trockenen Teils der Tankwand Produkttemperatur Gasphasentemperatur (im Tank) Umgebungstemperatur (Atmosphäre rund um den Tank) Gemessene Distanz (leer bis Füllstand) Tank Referenzhöhe...
Seite 270 Bedienmenü Proservo NMS83 A0030509 Bedeckter Tank (→  271) = Bedeckt; Schwallrohr (→  272) = Ja Bedeckter Tank (→  271) = Bedeckt; Schwallrohr (→  272) = Nein Bedeckter Tank (→  271) = Offen; Schwallrohr (→  272) = Ja Bedeckter Tank (→...
Seite 271 Proservo NMS83 Bedienmenü Beschreibung Geräteparameter Navigation  Setup → Erweitertes Setup → Applikation → Tank Berechnun- gen → CTSh CTSh Korrekturwert Navigation  Setup → Erweitertes Setup → Applikation → Tank Berechnungen → CTSh → CTSh Korrekturwert Beschreibung Zeigt den CTSh-Korrekturwert..
Seite 272 Bedienmenü Proservo NMS83 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Die Option Bedeckt gilt nur für feste Tankdächer. Für Schwimmdächer wählen Sie Offen. Schwallrohr  Navigation  Setup → Erweitertes Setup → Applikation → Tank Berechnungen → CTSh → Schwall- rohr Beschreibung Bestimmt, ob das Gerät auf einem Schwallrohr montiert ist..
Seite 273 Proservo NMS83 Bedienmenü Werkseinstellung 15 ppm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Draht Ausdehnungskoeffizient  Navigation  Setup → Erweitertes Setup → Applikation → Tank Berechnungen → CTSh → Draht Ausdehnungskoeffizient Beschreibung Defines the expansion coefficient of the wire material of the drum. Value is programmed in factory..
Seite 274: Übersicht
Bedienmenü Proservo NMS83 Untermenü "HTMS" Übersicht Das hybride Tankmesssystem (HTMS) ist eine Methode zur Berechnung der Dichte eines im Tank befindlichen Produktes mithilfe eines (oben montierten) Füllstandsmessgerätes und mindestens eines (am Boden montierten) Druckmessgerätes. An der Oberseite des Tanks kann ein zusätzlicher Drucksensor installiert werden, um Informationen zum Gas- phasendruck zu liefern und zu einer höheren Genauigkeit der Dichteberechnung beizutra-...
Seite 275 Proservo NMS83 Bedienmenü HTMS-Modi Im Parameter HTMS Modus (→  276) können zwei HTMS-Modi ausgewählt werden. Der Modus bestimmt, ob ein oder zwei Druckwerte verwendet werden. Abhängig vom aus- gewählten Modus sind weitere Parameter für die Berechnung der Produktdichte erforder- lich.
Seite 276 Bedienmenü Proservo NMS83 Lmin A0029148  82 HTMS-Hysterese Berechneter Wert Gehaltener Wert/manuell Minimaler Füllstand (→  277) Hysterese (→  278) Beschreibung Geräteparameter Navigation  Setup → Erweitertes Setup → Applikation → Tank Berechnun- gen → HTMS HTMS Modus ...
Seite 277 Proservo NMS83 Bedienmenü Eingabe 0 … 3 000 kg/m³ Werkseinstellung 800 kg/m³ Zusätzliche Information Lesezugriff Instandhalter Schreibzugriff Instandhalter Dichtewert Navigation  Setup → Erweitertes Setup → Applikation → Tank Berechnungen → HTMS → Dichte- wert Beschreibung Zeigt die berechnete Dichte des Produkts..
Seite 278 Bedienmenü Proservo NMS83 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Sicherheitsdistanz  Navigation  Setup → Erweitertes Setup → Applikation → Tank Berechnungen → HTMS → Sicher- heitsdistanz Beschreibung Bestimmt den Mindestfüllstand oberhalb des unteren Drucksensors. Bei Unterschreiten dieses Wertes wird die Dichte nicht berechnet..
Seite 279: Zusätzliche Information
Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Endress+Hauser...
Seite 280: Werkseinstellung
Bedienmenü Proservo NMS83 Untermenü "Alarm" Navigation  Setup → Erweitertes Setup → Applikation → Alarm → Alarm → Alarm Modus Alarm Modus  Navigation  Setup → Erweitertes Setup → Applikation → Alarm → Alarm → Alarm Modus Beschreibung Bestimmt den Modus des gewählten Alarms..
Seite 281 Proservo NMS83 Bedienmenü A0029539  83 Prinzip der Grenzwertauswertung Alarm Modus (→  280)=An Alarm Modus (→  280)=Halten HH Alarm Wert (→  283) H Alarm Wert (→  283) L Alarm Wert (→  284) LL Alarm Wert (→  284) HH Alarm (→...
Seite 282 Bedienmenü Proservo NMS83 Quelle Alarm Wert  Navigation  Setup → Erweitertes Setup → Applikation → Alarm → Alarm → Quelle Alarm Wert Voraussetzung Alarm Modus (→  280) ≠ Aus Beschreibung Bestimmt die zu überwachende Prozessgröße.. Auswahl • Tankfüllstand •...
Seite 283 Proservo NMS83 Bedienmenü Alarm Wert Navigation  Setup → Erweitertes Setup → Applikation → Alarm → Alarm → Alarm Wert Voraussetzung Alarm Modus (→  280) ≠ Aus Beschreibung Zeigt den momentanen Wert der überwachten Prozessgröße.. Anzeige Gleitkommazahl mit Vorzeichen...
Seite 284 Bedienmenü Proservo NMS83 L Alarm Wert  Navigation  Setup → Erweitertes Setup → Applikation → Alarm → Alarm → L Alarm Wert Voraussetzung Alarm Modus (→  280) ≠ Aus Beschreibung Bestimmt den Low(L)-Grenzwert.. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0 None Zusätzliche Information...
Seite 285 Proservo NMS83 Bedienmenü H Alarm Navigation  Setup → Erweitertes Setup → Applikation → Alarm → Alarm → H Alarm Voraussetzung Alarm Modus (→  280) ≠ Aus Beschreibung Zeigt, ob momentan ein H Alarm vorliegt.. Zusätzliche Information Lesezugriff Bediener...
Seite 286 Bedienmenü Proservo NMS83 Zusätzliche Information Lesezugriff Bediener Schreibzugriff LL+L Alarm Navigation  Setup → Erweitertes Setup → Applikation → Alarm → Alarm → LL+L Alarm Voraussetzung Alarm Modus (→  280) ≠ Aus Beschreibung Zeigt, ob momentan ein LL oder L Alarm vorliegt..
Seite 287 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Alarm hysteresis  Navigation  Setup → Erweitertes Setup → Applikation → Alarm → Alarm → Alarm hysteresis Voraussetzung Alarm Modus (→  280) ≠ Aus Beschreibung Bestimmt die Hysterese für die Grenzwerte. Sie verhindert ständige Wechsel des Alarm- status, wenn der Füllstand nahe bei einem Grenzwert ist..
Seite 288 Bedienmenü Proservo NMS83 Untermenü "Sicherheitseinstellungen" Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen Ausgang ausserhalb Messbereich  Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen → Ausgang ausserhalb Mess- bereich Beschreibung Auswahl Alarm oder Letzter gültiger Wert beim Erreichen von Oberer Stopp Füllstand, Unterer Stopp Füllstand oder der Referenz des Verdrängers..
Seite 289 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Unterer Stopp Füllstand  Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen → Unterer Stopp Füllstand Beschreibung Unterer Stopp-Grenzwert, gemessen vom Nullpunkt (Tankboden oder Bezugsplatte).. Eingabe –999 999,9 … 999 999,9 mm...
Seite 290: Unterspannungsgewicht
Bedienmenü Proservo NMS83 Unterspannungsgewicht  Navigation  Setup → Erweitertes Setup → Sicherheitseinstellungen → Unterspannungsgewicht Beschreibung Bestimmt das Gewicht (g) für den Unterspannungsfehler. Fehler wird generiert falls Ver- drängergewicht kleiner ist für länger als sieben Sekunden.. Eingabe 0 … 300 g...
Seite 291 Proservo NMS83 Bedienmenü Untermenü "Sensorkonfiguration" Navigation  Setup → Erweitertes Setup → Sensorkonfiguration Nachfolgender Messbefehl  Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Nachfolgender Messbefehl Beschreibung Bestimmt den Messbefehl der nach einem Einzelmessbefehl ausgeführt wird.. Auswahl • Stop •...
Seite 292 Bedienmenü Proservo NMS83 Untermenü "Verdränger" Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Verdrän- Verdrängertyp  Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Verdränger → Verdrängertyp Beschreibung Bestimmt den Verdrängertyp.. Auswahl • Benutzerdefinierter Durchmesser • Diameter 30 mm •...
Seite 293 Proservo NMS83 Bedienmenü Eingabe 10 … 999,9 g Werkseinstellung Siehe Etikett auf dem Gerät. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Verdrängervolumen  Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Verdränger → Verdrängervolu- Beschreibung Verdrängervolumen in Millimeter. Markiert auf dem Verdränger..
Seite 294: Eintauchtiefe
Bedienmenü Proservo NMS83 Werkseinstellung Abhängig von der Geräteversion Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Eintauchtiefe  Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Verdränger → Eintauchtiefe Beschreibung Distanz (mm) zwischen Verdrängerunterseite und Balancelinie (durch Balancevolumen definiert). Nötig für korrekte Bodenfüllstand Messung..
Seite 295: Drahtgewicht
Proservo NMS83 Bedienmenü Untermenü "Messtrommel" Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Messtrom- Trommelumfang  Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Messtrommel → Trommelum- fang Beschreibung Bestimmt den Trommelumfang. Siehe Aufkleber.. Eingabe 100 … 999,9 mm Werkseinstellung Siehe Etikett auf dem Gerät.
Seite 296 Bedienmenü Proservo NMS83 Untermenü "Punktdichte" Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Punkt- dichte Obere Dichte, Offset  Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Punktdichte → Obere Dichte, Offset Beschreibung Bestimmt den Offset-Wert, welcher zum Messwert obere Dichte addiert wird..
Seite 297 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Eintauchtiefe  Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Punktdichte → Eintauchtiefe Beschreibung Bestimmt die Verdränger Eintauchtiefe für Punktdichte Operation.. Eingabe 50 … 99 999,9 mm Werkseinstellung 150 mm Zusätzliche Information...
Seite 298 Bedienmenü Proservo NMS83 Untermenü "Profil Dichte" Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Profil Dichte Dichtemessmodus  Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Profil Dichte → Dichtemessmo- Beschreibung Misst an spezifizierten Positionen im normalen Messmodus. Misst im Kompensationsmo- dus an der nächsten ganzzahligen Umdrehung für erhöhte Genauigkeit..
Seite 299 Proservo NMS83 Bedienmenü Werkseinstellung 500 mm Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Intervall Dichteprofil  Navigation  Setup → Erweitertes Setup → Sensorkonfiguration → Profil Dichte → Intervall Dich- teprofil Beschreibung Bestimmt Intervall zwischen zwei Messpunkten für Profil Dichte Messung..
Seite 300 Bedienmenü Proservo NMS83 Untermenü "Anzeige" Dieses Menü wird nur angezeigt, wenn das Gerät über eine Vor-Ort-Anzeige verfügt. Navigation  Setup → Erweitertes Setup → Anzeige Language Navigation  Setup → Erweitertes Setup → Anzeige → Language Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige.
Seite 301 Proservo NMS83 Bedienmenü Auswahl • 1 Wert groß • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte • 4 Werte Werkseinstellung 2 Werte Zusätzliche Information Lesezugriff Bediener Schreibzugriff Bediener • Die Parameter 1 … 4. Anzeigewert (→  301) legen fest, welche Messwerte in der Anzeige ausgegeben werden und in welcher Reihenfolge.
Seite 302: Trennzeichen
Bedienmenü Proservo NMS83 • AIP B4-8 Wert • AIP B4-8 Wert mA • AIP B4-8 Wert % • AIP C4-8 Wert • AIP C4-8 Wert mA • AIP C4-8 Wert % Werkseinstellung Je nach Geräteausführung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter 1 …...
Seite 303 Proservo NMS83 Bedienmenü Zahlenformat  Navigation  Setup → Erweitertes Setup → Anzeige → Zahlenformat Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige. Beschreibung Zahlenformat für die Messwertdarstellung wählen.. Auswahl • Dezimal • ft-in-1/16' ' Werkseinstellung Dezimal Zusätzliche Information Lesezugriff Bediener...
Seite 304 Bedienmenü Proservo NMS83 Beschreibung Text für Kopfzeile der Vor-Ort-Anzeige eingeben. Werkseinstellung TG-Platform Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Intervall Anzeige Navigation  Setup → Erweitertes Setup → Anzeige → Intervall Anzeige Beschreibung Anzeigedauer von Messwerten auf Vor-Ort-Anzeige einstellen, wenn diese im Wechsel angezeigt werden.
Seite 305 Proservo NMS83 Bedienmenü Auswahl • Deaktivieren • Aktivieren Werkseinstellung Aktivieren Zusätzliche Information Lesezugriff Bediener Schreibzugriff Bediener Kontrast Anzeige Navigation  Setup → Erweitertes Setup → Anzeige → Kontrast Anzeige Voraussetzung Das Gerät verfügt über eine Vor-Ort-Anzeige. Beschreibung Kontrast der Vor-Ort-Anzeige an Umgebungsbedingungen anpassen (z.B. Ablesewinkel oder Beleuchtung).
Seite 306 Bedienmenü Proservo NMS83 Untermenü "System Einheiten" Navigation  Setup → Erweitertes Setup → System Einheiten Einheiten Voreinstellung  Navigation  Setup → Erweitertes Setup → System Einheiten → Einheiten Voreinstellung Beschreibung Legt die Einheiten für Länge, Druck und Temperatur fest..
Seite 307 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter (wenn Einheiten Voreinstellung (→  181) = Kun- denwert) Druckeinheit  Navigation  Setup → Erweitertes Setup → System Einheiten → Druckeinheit Beschreibung Einheit für Rohrdruck wählen. Auswahl SI-Einheiten US-Einheiten Andere Einheiten •...
Seite 308 Bedienmenü Proservo NMS83 Auswahl SI-Einheiten US-Einheiten Andere Einheiten • g/cm³ • lb/ft³ • °API • g/ml • lb/gal (us) • SGU • g/l • lb/in³ • kg/l • STon/yd³ • kg/dm³ • kg/m³ Werkseinstellung kg/m³ Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter (wenn Einheiten Voreinstellung (→...
Seite 309 Proservo NMS83 Bedienmenü Untermenü "Datum / Zeit" Navigation  Setup → Erweitertes Setup → Datum / Zeit Datum/Zeit Navigation  Setup → Erweitertes Setup → Datum / Zeit → Datum/Zeit Beschreibung Zeigt die geräteinterne Echtzeituhr an.. Zusätzliche Information Lesezugriff Bediener...
Seite 310 Bedienmenü Proservo NMS83 Beschreibung Geben Sie das aktuelle Jahr ein. Eingabe 2 016 … 2 079 Werkseinstellung 2 016 Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Monat  Navigation  Setup → Erweitertes Setup → Datum / Zeit → Monat Voraussetzung Datum einstellen (→...
Seite 311 Proservo NMS83 Bedienmenü Beschreibung Geben Sie die aktuelle Stunde ein. Eingabe 0 … 23 Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Minute  Navigation  Setup → Erweitertes Setup → Datum / Zeit → Minute Voraussetzung Datum einstellen (→  309) = Starten Beschreibung Geben Sie die aktuelle Minute ein.
Seite 312 Bedienmenü Proservo NMS83 Wizard "SIL-Bestätigung" • Der Wizard SIL-Bestätigung steht nur für Geräte mit SIL- oder WHG-Zulassung zur Verfügung (Merkmal 590: "Zusätzliche Zulassung", Option LA: "SIL" oder LC: "WHG Überfüllschutz"), die aktuell nicht nach SIL oder WHG verriegelt sind. • Der Wizard SIL-Bestätigung ist erforderlich, um das Gerät nach SIL oder WHG zu verriegeln.
Seite 313 Proservo NMS83 Bedienmenü Untermenü "Administration" Navigation  Setup → Erweitertes Setup → Administration Freigabecode definieren  Navigation  Setup → Erweitertes Setup → Administration → Freigabecode definieren Beschreibung Freigabecode für Schreibzugriff auf Parameter definieren. Eingabe 0 … 9 999 Werkseinstellung Zusätzliche Information...
Seite 314: Menü "Diagnose
Bedienmenü Proservo NMS83 15.4 Menü "Diagnose" Navigation  Diagnose Aktuelle Diagnose Navigation  Diagnose → Aktuelle Diagnose Beschreibung Zeigt das aktuell aufgetretene Diagnoseereignis mit seiner Diagnoseinformation. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Die Anzeige umfasst: • Symbol für das Verhalten bei Ereignissen •...
Seite 315 Proservo NMS83 Bedienmenü Die Anzeige umfasst: • Symbol für das Verhalten bei Ereignissen • Code für das Diagnoseverhalten • Betriebszeit des Auftretens • Ereignistext Wenn mehrere Meldungen gleichzeitig aktiv sind, werden die Meldungen mit der höchsten Priorität angezeigt. Behebungsmaßnahmen zur Ursache der Meldung sind über das Symbol in der Anzeige abrufbar.
Seite 316 Bedienmenü Proservo NMS83 Datum/Zeit Navigation  Diagnose → Datum/Zeit Beschreibung Zeigt die geräteinterne Echtzeituhr an.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
Seite 317 Proservo NMS83 Bedienmenü 15.4.1 Untermenü "Diagnoseliste" Navigation  Diagnose → Diagnoseliste Diagnose 1 … 5 Navigation  Diagnose → Diagnoseliste → Diagnose 1 … 5 Beschreibung Anzeige der aktuell anstehenden Diagnosemeldungen mit der höchsten bis fünfthöchsten Priorität. Zusätzliche Information Die Anzeige umfasst: •...
Seite 318 Bedienmenü Proservo NMS83 15.4.2 Untermenü "Geräteinformation" Navigation  Diagnose → Geräteinformation Messstellenbezeichnung Navigation  Diagnose → Geräteinformation → Messstellenbezeichnung Beschreibung Zeigt die Messstellenbezeichnung an. Werkseinstellung NMS8x Zusätzliche Information Lesezugriff Bediener Schreibzugriff Seriennummer Navigation  Diagnose → Geräteinformation → Seriennummer Beschreibung Zeigt die Seriennummer des Messgeräts.
Seite 319 Proservo NMS83 Bedienmenü Zusätzliche Information Lesezugriff Bediener Schreibzugriff Weight and Measures Konfigurations CRC Navigation  Diagnose → Geräteinformation → Weight and Measures Konfigurations CRC Beschreibung Ergebnis der zyklischen Redundanzprüfung (CRC) der W&M-Parameter.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Gerätename Navigation  Diagnose → Geräteinformation → Gerätename Beschreibung Zeigt den Namen des Messumformers.
Seite 320 Bedienmenü Proservo NMS83 Der erweiterte Bestellcode gibt an, welche Option jeweils für die Bestellmerkmale ausge- wählt wurde und identifiziert so das Gerät eindeutig. Endress+Hauser...
Seite 321 Proservo NMS83 Bedienmenü 15.4.3 Untermenü "Simulation" Lesezugriff Instandhalter Navigation  Diagnose → Simulation Simulation Gerätealarm  Navigation  Diagnose → Simulation → Simulation Gerätealarm Beschreibung Gerätealarm ein- und ausschalten. Auswahl • Aus • An Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff...
Seite 322 Bedienmenü Proservo NMS83 Werkseinstellung Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Simulation Distanz  Navigation  Diagnose → Simulation → Simulation Distanz Voraussetzung Simulation Distanz On (→  321) = An Beschreibung Legt den zu simulierenden Distanzwert fest.. Eingabe Gleitkommazahl mit Vorzeichen...
Seite 323 Proservo NMS83 Bedienmenü Beschreibung Definiert den zu simulierenden Stromwert.. Eingabe 3,4 … 23 mA Werkseinstellung Die aktuelle Uhrzeit, zu der die Simulation gestartet wurde. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Instandhalter Endress+Hauser...
Seite 324 Bedienmenü Proservo NMS83 15.4.4 Untermenü "Gerätetest" Navigation  Diagnose → Gerätetest Ergebnis Trommeltest Navigation  Diagnose → Gerätetest → Ergebnis Trommeltest Beschreibung Rückmeldung über den aktuellen Stand der Inbetriebnahmeprüfung.. Zusätzliche Information Lesezugriff Bediener Schreibzugriff Endress+Hauser...
Seite 325 Proservo NMS83 Bedienmenü Wizard "Inbetriebnahmeprüfung" Navigation  Diagnose → Gerätetest → Inbetriebnahmeprüfung Inbetriebnahmeprüfung  Navigation  Diagnose → Gerätetest → Inbetriebnahmeprüfung → Inbetriebnahmeprüfung Beschreibung Diese Sequenz unterstützt die Erkennung der Hardware auf der Sensorseite und die rich- tige Installation des Sensors..
Seite 326 Stichwortverzeichnis Proservo NMS83 Stichwortverzeichnis Symbole Betriebsart (Parameter) ..199, 205, 211, 221 Betriebssicherheit ......12 #blank# (Parameter) .
Seite 327 Proservo NMS83 Stichwortverzeichnis Gemessene Werkstoffe ..... . . 11 Gemessener Füllstand (Parameter) ... . . 170 Ein/Ausgang (Untermenü) .
Seite 328 Stichwortverzeichnis Proservo NMS83 Kommunikation (Untermenü) ....230 Oberer Stopp Füllstand (Parameter) ..185, 288 Kommunikations Protokoll (Parameter) ..230 Oberes Gewicht eingeben (Parameter) .
Seite 329 Proservo NMS83 Stichwortverzeichnis Schwallrohr (Parameter) ..... 272 Untere Trennschicht Zeitstempel (Parameter) ..169 Sensor Kalibrierung (Parameter) ....189 Unterer Stopp Füllstand (Parameter) .
Seite 330 Stichwortverzeichnis Proservo NMS83 Verdrängervolumen (Parameter) ....293 Verformungs Faktor (Parameter) ....267 Verriegelungsschalter .
Seite 332 *71426671* 71426671 www.addresses.endress.com...
