2.1.3 Typenschild Anschlüsse
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
12345678912
1
Ser.No.:
Supply /
Versorgung /
4
Tension d'alimentation
Active: 0/4...20mA, RL max. = 700 Ohm
Passive: 4...20mA, max. 30VDC
(HART: RL.min. = 250 OHM)
fmax = 1kHz
Active: 24VDC/25mA (max. 250mA/20ms)
Passive: 30VDC, 250mA
5
Passive: 30VDC, 250mA
3...30VDC, Ri = 5kOhm
Ex-works / ab-Werk / réglages usine
6 Device SW:
7 Communication:
8 Drivers:
9 Date: DD.MMM.YYYY

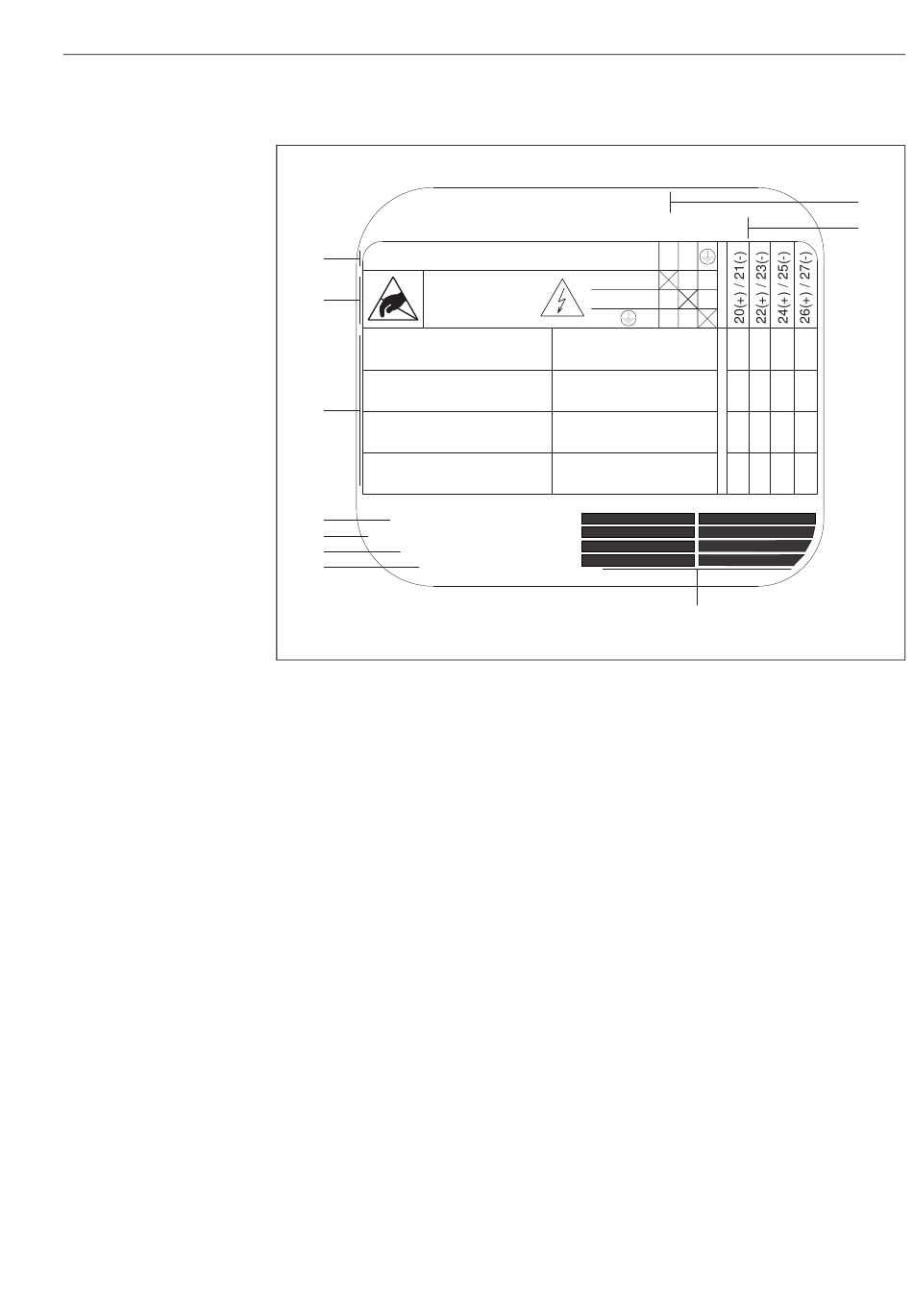

Abb. 3: Typenschildangaben für Proline Messaufnehmer
1 Seriennummer
2 Mögliche Konfiguration des Stromeingangs
3 Mögliche Konfiguration der Relaiskontakte
4 Klemmenbelegung, Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
5 Anliegende Signale an den Ein- und Ausgängen, mögliche Konfigurationen und Klemmenbelegung (20...27),
siehe auch "Elektrische Werte der Ein-/Ausgänge"
6 Version der aktuell installierten Gerätesoftware
7 Installierte Kommunikationsart: z.B. HART, PROFIBUS PA, etc.
8 Angaben zur aktuellen Kommunikationssoftware: z.B. Dev. 01 / DD 01 für HART, ID 152A (HEX) für PROFIBUS
9 Datum der Installation
10 Aktuelle Updates der in Punkt 6 bis 9 gemachten Angaben
A: active
P: passive
NO: normally open contact
NC: normally closed contact
L1/L+
N/L-
PE
I-OUT (HART)
f-OUT
STATUS-OUT
STATUS-IN
Update 1
XX.XX.XX (WEA)
XXXXXXXXXX
ID xxxx (HEX)
319475-00XX
