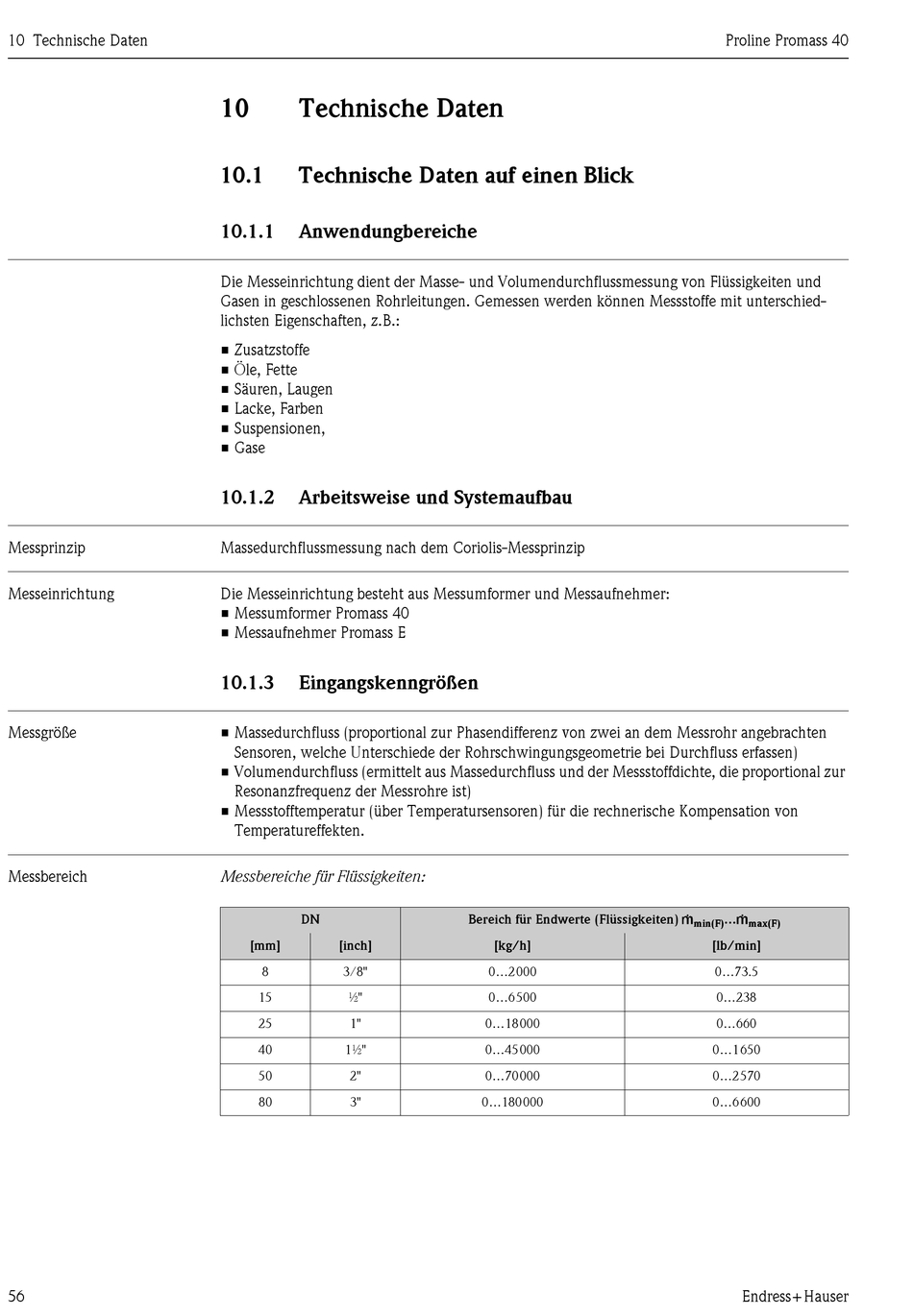

10 Technische Daten
Messprinzip
Messeinrichtung
Messgröße
Messbereich
56
10
Technische Daten
10.1
Technische Daten auf einen Blick
10.1.1
Anwendungbereiche
Die Messeinrichtung dient der Masse- und Volumendurchflussmessung von Flüssigkeiten und
Gasen in geschlossenen Rohrleitungen. Gemessen werden können Messstoffe mit unterschied-
lichsten Eigenschaften, z.B.:
• Zusatzstoffe
• Öle, Fette
• Säuren, Laugen
• Lacke, Farben
• Suspensionen,
• Gase
10.1.2
Arbeitsweise und Systemaufbau
Massedurchflussmessung nach dem Coriolis-Messprinzip
Die Messeinrichtung besteht aus Messumformer und Messaufnehmer:
• Messumformer Promass 40
• Messaufnehmer Promass E
10.1.3
Eingangskenngrößen
• Massedurchfluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten
Sensoren, welche Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen)
• Volumendurchfluss (ermittelt aus Massedurchfluss und der Messstoffdichte, die proportional zur
Resonanzfrequenz der Messrohre ist)
• Messstofftemperatur (über Temperatursensoren) für die rechnerische Kompensation von
Temperatureffekten.
Messbereiche für Flüssigkeiten:
DN
[mm]
[inch]
8
3/8"
15
½"
25
1"
40
1½"
50
2"
80
3"
Bereich für Endwerte (Flüssigkeiten) g
[kg/h]
0...2000
0...6500
0...18000
0...45000
0...70000
0...180000
Proline Promass 40
...g
min(F)
max(F)
[lb/min]
0...73.5
0...238
0...660
0...1650
0...2570
0...6600
