Beschreibung Gerätefunktionen

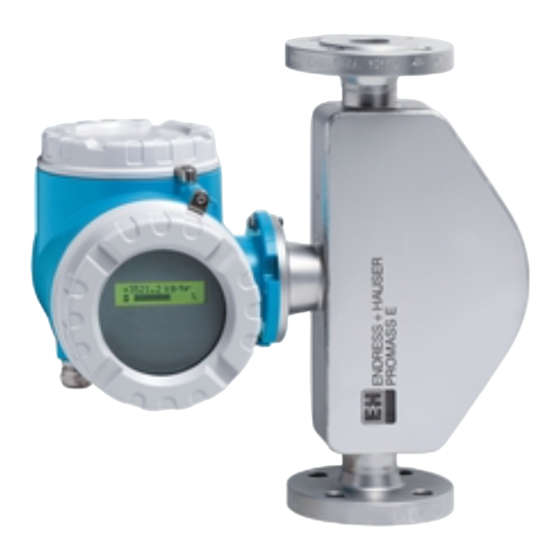

Proline Promass 40
Coriolis-Massedurchfluss-Messsystem
BA062D/06/de/09.08
71085234
gültig ab Version:
V 3.00.XX (Geräte-Software)
ARBEITSWEISE
AUSWAHL
MESSWERTE
MASSEFLUSS
VOLUMENFLUSS
SYSTEM
EINHEIT
EINHEIT
EINHEIT
EINHEITEN
MASSEFLUSS
MASSE
VOLUMENFLUSS
BETRIEB
SPRACHE
CODE EINGABE
KUNDENCODE
ZUORDNUNG
ANZEIGE
100% WERT
ANZEIGEFORMAT
ZEILE 2
SUMME
ÜBERLAUF
EINHEIT SUMME
SUMMENZÄHLER.
WERT 20 mA
STROMAUSGANG
STROMBEREICH
ZEITKONSTANTE
IMP.-/FREQUENZ-
BETRIEBSART
ENDFREQUENZ
WERT-f-MAX.
AUSGANG
ZUORD. STATUS
EINSCHALTPKT.
AUSSCHALTPKT.
STATUSAUSGANG
MINDEST
STATUSEINGANG
ZUORD. STATUS
AKTIVER PEGEL
PULSBREITE
MESSSTELLEN-
MESSSTELLEN-
KOMMUNIKATION
BUS ADDRESSE
BEZEICHNUNG
BEMERKUNG
PROZESS-
EINSCHALTPKT.
AUSSCHALTPKT.
PARAMETER
SYSTEM-
EINBAURICHTUNG
MESSWERT-
MESSMODUS
PARAMETER
AUFNEHMER
UNTERDRÜCK.
AUFNEHMER-
K-FAKTOR
NULLPUNKT
NENNWEITE
DATEN
AKTUELLER
ALTE SYSTEM-
ZUORDNUNG
ÜBERWACHUNG
SYSTEMZUSTAND
ZUSTÄNDE
SYSTEMFEHLER
SIMULATION
SIMULATION
SIMULATION
WERT
SYSTEM
FEHLERVER.
MESSGRÖSSE
SIMULATION
HW-REV.-NR.
VERSION-INFO
SERIENNUMMER
SENSOR TYP
AUFNEHMER
EINHEIT
VOLUMEN
ZUSTAND
ZUGRIFF
DÄMPFUNG
RESET SUMME
FEHLERVERH.
AUSGANGSSIG.
ZEITKONSTANTE
SIMULATION
STATUSEINGANG
HART PROTOKOLL
MSÜ
MSÜ WERT TIEF
SYSTEM
DÄMPFUNG
KOEFF. KM
FEHLER-
KATEGORIE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promass 40
Inhaltszusammenfassung für Endress+Hauser Proline Promass 40
- Seite 1 Beschreibung Gerätefunktionen Proline Promass 40 Coriolis-Massedurchfluss-Messsystem ARBEITSWEISE AUSWAHL MESSWERTE MASSEFLUSS VOLUMENFLUSS SYSTEM EINHEIT EINHEIT EINHEIT EINHEIT EINHEITEN MASSEFLUSS MASSE VOLUMENFLUSS VOLUMEN ZUSTAND BETRIEB SPRACHE CODE EINGABE KUNDENCODE ZUGRIFF ZUORDNUNG ANZEIGE 100% WERT ANZEIGEFORMAT DÄMPFUNG ZEILE 2 SUMME ÜBERLAUF EINHEIT SUMME RESET SUMME SUMMENZÄHLER.
- Seite 2 Gerätefunktionen Proline Promass 40 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Gerätefunktionen Proline Promass 40 Inhaltsverzeichnis Inhaltsverzeichnis HART-Funktionsmatrix ........... . . 5 Aufbau und Bedienung der HART-Funktionsmatrix . - Seite 4 Inhaltsverzeichnis Gerätefunktionen Proline Promass 40 Registrierte Warenzeichen ® HART Registriertes Warenzeichen der HART Communication Foundation, Austin, USA ® ® HistoROM™, S-DAT , FieldCare Registrierte Warenzeichen der Firma Endress+Hauser Flowtec AG, Reinach, CH Endress+Hauser...
-
Seite 5: Hart-Funktionsmatrix
Gerätefunktionen Proline Promass 40 1 HART-Funktionsmatrix HART-Funktionsmatrix Aufbau und Bedienung der HART-Funktionsmatrix Die HART-Funktionsmatrix besteht aus zwei Ebenen, den Gruppen und deren Funktionen. Die Gruppen bilden eine “Grobeinteilung” der Bedienmöglichkeiten des Messgeräts. Jeder Gruppe sind eine Anzahl von Funktionen zugeordnet. -
Seite 6: Darstellung Der Hart-Funktionsmatrix
1 HART-Funktionsmatrix Gerätefunktionen Proline Promass 40 Darstellung der HART-Funktionsmatrix Endress+Hauser... -
Seite 7: Gruppe Arbeitsweise
Gerätefunktionen Proline Promass 40 2 Gruppe ARBEITSWEISE Gruppe ARBEITSWEISE Funktionsbeschreibung ARBEITSWEISE MASSE/VOL./N.VOL. Promass 40 kann entweder als Massedurchfluss-, als Volumendurchfluss- oder als Normvolumendurchfluss-Messgerät konfiguriert werden. Die Auswahl der Arbeits- weise erfolgt in dieser Funktion. Auswahl: MASSE (Massedurchfluss-Messgerät) VOLUMEN (Volumendurchfluss-Messgerät) NORMVOLUMEN (Normvolumendurchfluss-Messgerät) -
Seite 8: Gruppe Messwerte
3 Gruppe MESSWERTE Gerätefunktionen Proline Promass 40 Gruppe MESSWERTE Funktionsbeschreibung MESSWERTE Hinweis! • Die Maßeinheit der hier dargestellten Messgröße kann in der Gruppe SYSTEM EINHEITEN” eingestellt werden. • Fließt der Messstoff in der Rohrleitung rückwärts, so erscheint der Durchflusswert auf der Anzeige mit einem nega- tiven Vorzeichen. -
Seite 9: Gruppe System Einheiten
Gerätefunktionen Proline Promass 40 4 Gruppe SYSTEM EINHEITEN Gruppe SYSTEM EINHEITEN Funktionsbeschreibung SYSTEM EINHEITEN In dieser Funktionsgruppe kann die Einheit für die Messgröße ausgewählt werden. EINHEIT MASSEFLUSS Hinweis! Diese Funktion steht nur zur Verfügung, wenn in der Funktion MASSE/VOL./N.VOL. (siehe Seite 7) die Auswahl MASSE getroffen wurde. - Seite 10 4 Gruppe SYSTEM EINHEITEN Gerätefunktionen Proline Promass 40 Funktionsbeschreibung SYSTEM EINHEITEN EINHEIT Hinweis! VOLUMENFLUSS Diese Funktion steht nur zur Verfügung, wenn in der Funktion MASSE/VOL./N.VOL. (siehe Seite 7) die Auswahl VOLUMEN getroffen wurde. In dieser Funktion wählen Sie die gewünschte und angezeigte Einheit für den Volu- menfluss aus.
-
Seite 11: Einheit Volumen
Gerätefunktionen Proline Promass 40 4 Gruppe SYSTEM EINHEITEN Funktionsbeschreibung SYSTEM EINHEITEN EINHEIT VOLUMEN Hinweis! Diese Funktion steht nur zur Verfügung, wenn in der Funktion MASSE/VOL./N.VOL. (siehe Seite 7) die Auswahl VOLUMEN getroffen wurde. In dieser Funktion wählen Sie die gewünschte und angezeigte Einheit für das Volumen aus. -
Seite 12: Einheit Länge
4 Gruppe SYSTEM EINHEITEN Gerätefunktionen Proline Promass 40 Funktionsbeschreibung SYSTEM EINHEITEN EINHEIT In dieser Funktion wählen Sie die gewünschte und angezeigte Einheit für das Normvo- NORMVOLUMEN lumen aus. Die hier gewählte Einheit ist auch gültig für: • Impulswertigkeit (z.B. Nm •... -
Seite 13: Gruppe Betrieb
Land, siehe Werkeinstellung auf Seite 54 ff. CODE EINGABE Bestimmte Funktionen sind nur zu Servicezwecken nach Eingabe eines speziellen Ser- vice-Codes veränderbar. Dieser Code wird hier vom Endress+Hauser Servicetechniker eingegeben. ZUSTAND ZUGRIFF In dieser Funktion wird der Zugriffszustand auf die Funktionsmatrix angezeigt. -
Seite 14: Gruppe Anzeige
6 Gruppe ANZEIGE Gerätefunktionen Proline Promass 40 Gruppe ANZEIGE Funktionsbeschreibung ANZEIGE ZUORDNUNG ZEILE 2 In dieser Funktion wird festgelegt, welcher Anzeigewert der Zusatzzeile (untere Zeile der Vor-Ort-Anzeige) zugeordnet wird, der während des normalen Messbetriebs ange- zeigt werden soll. Auswahl (bei der Konfiguration als Massedurchfluss-Messgerät): MASSEFLUSS IN % SUMMENZÄHLER... -
Seite 15: Dämpfung Anzeige
Gerätefunktionen Proline Promass 40 6 Gruppe ANZEIGE Funktionsbeschreibung ANZEIGE DÄMPFUNG ANZEIGE In dieser Funktion können Sie durch die Eingabe einer Zeitkonstante bestimmen, ob die Anzeige auf stark schwankende Durchflussgrößen besonders schnell reagiert (kleine Zeitkonstante) oder abgedämpft wird (große Zeitkonstante). Eingabe: 0...100 s... - Seite 16 6 Gruppe ANZEIGE Gerätefunktionen Proline Promass 40 Funktionsbeschreibung ANZEIGE TEST ANZEIGE In dieser Funktion kann die Funktionstüchtigkeit der Vor-Ort-Anzeige bzw. deren Pixel überprüft werden. Auswahl: Werkeinstellung: Ablauf des Tests: 1. Start des Tests durch Aktivierung der Auswahl EIN. 2. Alle Pixel der Hauptzeile und Zusatzzeile werden für mindestens 0,75 Sekunden verdunkelt.
-
Seite 17: Gruppe Summenzähler
Gerätefunktionen Proline Promass 40 7 Gruppe SUMMENZÄHLER Gruppe SUMMENZÄHLER Funktionsbeschreibung SUMMENZÄHLER SUMME Anzeige der seit Messbeginn aufsummierten Messgrößen des Summenzählers. Dieser Wert kann positiv oder negativ sein. Anzeige: max. 7-stellige Gleitkommazahl, inkl. Vorzeichen und Einheit (z.B. 15467,04 kg) Hinweis! • Das Verhalten des Summenzählers bei Auftreten einer Störung wird in der Funktion “FEHLERVERHALTEN SUMMENZÄHLER”... -
Seite 18: Gruppe Zählerverwaltung
8 Gruppe ZÄHLERVERWALTUNG Gerätefunktionen Proline Promass 40 Gruppe ZÄHLERVERWALTUNG Funktionsbeschreibung ZÄHLERVERWALTUNG FEHLERVERHALTEN In dieser Funktion wird das Verhalten des Summenzählers im Störungsfall festgelegt. Auswahl: ANHALTEN Die Summenzähler bleiben stehen solange eine Störung ansteht. AKTUELLER WERT Die Summenzähler summieren auf Basis des aktuellen Durchflussmesswertes weiter auf. -
Seite 19: Gruppe Stromausgang
4–20 mA HART NAMUR Hinweis! Bei einer Hardware-Umschaltung von einem aktiven (Werkeinstellung) auf ein passives Ausgangssignal ist ein Strombereich von 4–20 mA auszuwählen (siehe Betriebsanlei- tung Proline Promass 40, BA 061D/06/de). Strombereich, Arbeitsbereich und Ausfallsignalpegel I [mA] 4-20 mA HART 4 - 20.5 mA... - Seite 20 9 Gruppe STROMAUSGANG Gerätefunktionen Proline Promass 40 Funktionsbeschreibung STROMAUSGANG WERT 20 mA In dieser Funktion wird dem 20 mA-Strom ein Endwert zugeordnet. Die Zuordnung gilt im Messmodus SYMMETRIE (siehe Seite 45) für beide Durchfluss- richtungen, bei Messmodus STANDARD nur für positiven Durchfluss (vorwärts).
- Seite 21 Gerätefunktionen Proline Promass 40 9 Gruppe STROMAUSGANG Funktionsbeschreibung STROMAUSGANG SIMULATION STROM In dieser Funktion kann die Simulation des Stromausgangs aktiviert werden. Auswahl: Werkeinstellung: Hinweis! Die aktive Simulation wird durch die Hinweismeldung “SIMULATION STROMAUS- GANG” angezeigt. Das Messgerät bleibt während der Simulation voll messfähig und die aktuellen Messwerte werden über die anderen Ausgänge korrekt ausgegeben.
-
Seite 22: Gruppe Impuls-/Frequenzausgang
10 Gruppe IMPULS-/FREQUENZAUSGANG Gerätefunktionen Proline Promass 40 Gruppe IMPULS-/FREQUENZAUSGANG Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG Je nach Auswahl in der Funktion MASSE/VOL./N.VOL. (siehe Seite 7), erfolgt die Zuordnung des Impuls-/Frequenz- ausgangs für Masse-, Volumen- bzw. Normvolumenmessung. BETRIEBSART In dieser Funktion konfigurieren Sie den Ausgang als Impuls- oder Frequenzausgang. Je nach der hier getroffenen Auswahl sind in dieser Funktionsgruppe unterschiedliche Funktionen verfügbar. -
Seite 23: Funktionsbeschreibung Impuls-/Frequenzausgang
Gerätefunktionen Proline Promass 40 10 Gruppe IMPULS-/FREQUENZAUSGANG Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG WERT-f max Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl FREQUENZ getroffen wurde. In dieser Funktion wird der Endfrequenz ein Durchflusswert zugeordnet. Es sind positive und negative Werte zulässig. Durch die Festlegung von WERT-f max bestimmen Sie die gewünschte Messspanne. -
Seite 24: Ausgangssignal
10 Gruppe IMPULS-/FREQUENZAUSGANG Gerätefunktionen Proline Promass 40 Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG AUSGANGSSIGNAL Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl FREQUENZ getroffen wurde. In dieser Funktion wird die Polarität des Frequenzsignals ausgewählt. Auswahl: PASSIV – POSITIV, PASSIV – NEGATIV... - Seite 25 Gerätefunktionen Proline Promass 40 10 Gruppe IMPULS-/FREQUENZAUSGANG Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG AUSGANGSSIGNAL Beispiel für die Ausgangskonfiguration PASSIV-POSITIV: (Fortsetzung) Ausgangs-Konfiguration mit einem externen Pull-Down-Widerstand. Im Ruhezustand (bei Nulldurchfluss) wird über den Pull-Down-Widerstand ein positiver Spannungspegel gemessen. = 30 V DC U (V) U (V)
- Seite 26 10 Gruppe IMPULS-/FREQUENZAUSGANG Gerätefunktionen Proline Promass 40 Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG ZEITKONSTANTE Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl FREQUENZ getroffen wurde. In dieser Funktion wird durch die Wahl der Zeitkonstante bestimmt, ob das Frequenz- ausgangssignal auf stark schwankende Messgrößen besonders schnell reagiert (kleine Zeitkonstante) oder abgedämpft wird (große Zeitkonstante).
- Seite 27 Gerätefunktionen Proline Promass 40 10 Gruppe IMPULS-/FREQUENZAUSGANG Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG ISTWERT Hinweis! FREQUENZ Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl FREQUENZ getroffen wurde. Anzeige des aktuell rechnerisch ermittelten Istwerts der Ausgangsfrequenz. Anzeige: 0...1250 Hz SIMULATION Hinweis! FREQUENZ Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl...
-
Seite 28: Impulswertigkeit
10 Gruppe IMPULS-/FREQUENZAUSGANG Gerätefunktionen Proline Promass 40 Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG IMPULSWERTIGKEIT Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl IMPULS getroffen wurde. In dieser Funktion wird die Durchflussmenge festgelegt, bei deren Erreichen jeweils ein Impuls ausgegeben werden soll. Durch einen externen Summenzähler lassen sich diese Impulse aufsummieren und somit die gesamte Durchflussmenge seit Messbeginn erfas- sen. - Seite 29 Gerätefunktionen Proline Promass 40 10 Gruppe IMPULS-/FREQUENZAUSGANG Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG IMPULSBREITE Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl IMPULS getroffen wurde. In dieser Funktion wird die Impulsbreite der Ausgangsimpulse eingegeben. Eingabe: 0,5...2000 ms Werkeinstellung: 100 ms Die Ausgabe der Impulse erfolgt immer mit der in dieser Funktion eingegebenen Impulsbreite (B).
- Seite 30 10 Gruppe IMPULS-/FREQUENZAUSGANG Gerätefunktionen Proline Promass 40 Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG AUSGANGSSIGNAL Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl IMPULS getroffen wurde. In dieser Funktion kann der Ausgang so konfiguriert werden, dass er z.B. zu einem externen Summenzählwerk passt.
- Seite 31 Gerätefunktionen Proline Promass 40 10 Gruppe IMPULS-/FREQUENZAUSGANG Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG AUSGANGSSIGNAL Beispiel für die Ausgangskonfiguration PASSIV-POSITIV: (Fortsetzung) Ausgangs-Konfiguration mit einem externen Pull-Down-Widerstand. Im Ruhezustand (bei Nulldurchfluss) wird über den Pull-Down-Widerstand ein positiver Spannungspegel gemessen. = 30 V DC U (V) U (V)
- Seite 32 10 Gruppe IMPULS-/FREQUENZAUSGANG Gerätefunktionen Proline Promass 40 Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG FEHLERVERHALTEN Hinweis! Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl IMPULS getroffen wurde. Bei einer Störung ist es aus Sicherheitsgründen sinnvoll, dass der Impulsausgang einen zuvor definierten Zustand einnimmt. In dieser Funktion können Sie diesen Zustand definieren.
- Seite 33 Gerätefunktionen Proline Promass 40 10 Gruppe IMPULS-/FREQUENZAUSGANG Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG WERT SIMULATION Hinweis! IMPULS Diese Funktion ist nur verfügbar, wenn in der Funktion SIMULATION IMPULS die Auswahl ABZÄHLEND getroffen wurde. In dieser Funktion wird die Anzahl Impulse (z.B. 50) vorgegeben, die während der Simulation ausgegeben werden.
-
Seite 34: Gruppe Statusausgang
11 Gruppe STATUSAUSGANG Gerätefunktionen Proline Promass 40 Gruppe STATUSAUSGANG Funktionsbeschreibung STATUSAUSGANG Diese Gruppe ist nur verfügbar, wenn das Messgerät mit einem Statusausgang ausgerüstet ist. ZUORDNUNG In dieser Funktion wird dem Statusausgang eine Schaltfunktion zugeordnet. STATUSAUSGANG Auswahl: EIN (Betrieb) STÖRMELDUNG HINWEISMELDUNG STÖRMELDUNG oder HINWEISMELDUNG... -
Seite 35: Statusausgang
Gerätefunktionen Proline Promass 40 11 Gruppe STATUSAUSGANG Funktionsbeschreibung STATUSAUSGANG ZEITKONSTANTE In dieser Funktion wird durch die Wahl der Zeitkonstante bestimmt, ob das Messsignal auf stark schwankende Messgrößen, besonders schnell reagiert (kleine Zeitkonstante) oder abgedämpft wird (große Zeitkonstante). Eine Dämpfung verhindert somit eine ständige Änderung des Statusausgangs bei Durchflussschwankungen. -
Seite 36: Erläuterungen Zum Verhalten Des Statusausgangs
11 Gruppe STATUSAUSGANG Gerätefunktionen Proline Promass 40 11.1 Erläuterungen zum Verhalten des Statusausgangs Allgemein Falls Sie den Statusausgang für “GRENZWERT” oder “DURCHFLUSSRICHTUNG” konfiguriert haben, so können Sie in den Funktionen EINSCHALTPUNKT und AUSSCHALTPUNKT die dazu erforderlichen Schaltpunkte festlegen. Erreicht die betreffende Messgröße diese vordefinierten Werte, so schaltet der Statusausgang wie in den unteren Abbildungen darge-... -
Seite 37: Schaltverhalten Statusausgang
Gerätefunktionen Proline Promass 40 11 Gruppe STATUSAUSGANG 11.2 Schaltverhalten Statusausgang Verhalten Open Collector Funktion Zustand (Transistor) XXX.XXX.XX EIN (Betrieb) System im Messbetrieb leitend System außer Messbetrieb nicht XXX.XXX.XX (Ausfall der Hilfsenergie) leitend XXX.XXX.XX Störmeldung System in Ordnung leitend (System- oder Prozessfehler) nicht ➝... -
Seite 38: Gruppe Statuseingang
12 Gruppe STATUSEINGANG Gerätefunktionen Proline Promass 40 Gruppe STATUSEINGANG Funktionsbeschreibung STATUSEINGANG Diese Gruppe ist nur verfügbar, wenn das Messgerät mit einem Statuseingang ausgerüstet ist. ZUORDNUNG In dieser Funktion wird dem Statuseingang eine Schaltfunktion zugeordnet. STATUSEINGANG Auswahl: RESET SUMMENZÄHLER MESSWERTUNTERDRÜCKUNG NULLPUNKTABGLEICH... - Seite 39 Gerätefunktionen Proline Promass 40 12 Gruppe STATUSEINGANG Funktionsbeschreibung STATUSEINGANG WERT SIMULATION Hinweis! STATUSEINGANG Diese Funktion ist nur verfügbar, wenn die Funktion SIMULATION STATUS- EINGANG aktiv (= EIN) ist. In dieser Funktion wird der Pegel ausgewählt, der am Statuseingang simuliert werden soll.
-
Seite 40: Gruppe Kommunikation
13 Gruppe KOMMUNIKATION Gerätefunktionen Proline Promass 40 Gruppe KOMMUNIKATION Funktionsbeschreibung KOMMUNIKATION MESSSTELLEN- In dieser Funktion kann dem Messgerät eine Messstellenbezeichnung gegeben werden. BEZEICHNUNG Eingabe: max. 8-stelliger Text, Auswahl: A-Z, 0-9, +,–, Satzzeichen Werkeinstellung: “_ _ _ _ _ _ _ _” (ohne Text) MESSSTELLEN- In dieser Funktion kann für das Messgerät eine Messstellenbeschreibung eingegeben... -
Seite 41: Gruppe Prozessparameter
Gerätefunktionen Proline Promass 40 14 Gruppe PROZESSPARAMETER Gruppe PROZESSPARAMETER Funktionsbeschreibung PROZESSPARAMETER EINSCHALTPUNKT Eingabe des Einschaltpunkts der Schleichmengenunterdrückung. SCHLEICHMENGE Wird ein Wert ungleich 0 eingegeben, wird die Schleichmengenunterdrückung aktiv. Wenn die Schleichmengenunterdrückung aktiv ist, erscheint auf der Anzeige das Vor- zeichen des Durchflusswertes hervorgehoben. - Seite 42 14 Gruppe PROZESSPARAMETER Gerätefunktionen Proline Promass 40 Funktionsbeschreibung PROZESSPARAMETER MESSSTOFF- In dieser Funktion kann die Messstoffüberwachung (MSÜ) aktiviert werden. Bei einem ÜBERWACHUNG leeren Messrohr fällt die Dichte des Messstoffs unter den vor-gegebenen Wert in der (MSÜ) Funktion MSÜ WERT TIEF.
- Seite 43 Gerätefunktionen Proline Promass 40 14 Gruppe PROZESSPARAMETER Funktionsbeschreibung PROZESSPARAMETER NULLPUNKT- Mit dieser Funktion können Sie den Nullpunktabgleich automatisch starten. Der dabei ABGLEICH vom Messsystem neu ermittelte Nullpunktwert wird in die Funktion NULLPUNKT übernommen (siehe Seite 43). Eingabe: ABBRECHEN START Werkeinstellung: ABBRECHEN "...
- Seite 44 14 Gruppe PROZESSPARAMETER Gerätefunktionen Proline Promass 40 Funktionsbeschreibung PROZESSPARAMETER DICHTEABGLEICH Mit dieser Funktion können Sie einen Dichteabgleich vor Ort durchführen. Die Dichte- abgleichwerte werden dabei neu berechnet und anschließend im Messsystem abgespei- chert. Durch den Abgleich wird für die Berechnung von dichteabhängigen Werten (z.B.
-
Seite 45: Gruppe Systemparameter
Gerätefunktionen Proline Promass 40 15 Gruppe SYSTEMPARAMETER Gruppe SYSTEMPARAMETER Funktionsbeschreibung SYSTEMPARAMETER EINBAURICHTUNG In dieser Funktion kann das Vorzeichen der Durchflussmessgröße gegebenenfalls geän- AUFNEHMER dert werden. Hinweis! Stellen Sie die tatsächliche Durchflussrichtung des Messstoffs in Bezug auf die Pfeilrich- tung auf dem Messaufnehmer-(Typenschild) fest. - Seite 46 15 Gruppe SYSTEMPARAMETER Gerätefunktionen Proline Promass 40 Funktionsbeschreibung SYSTEMPARAMETER MESSMODUS Impulsausgang (Fortsetzung) STANDARD Es werden nur positive Durchflussanteile aufsummiert. Negative Anteile werden nicht berücksichtigt. SYMMETRIE Es werden positive und negative Durchflussanteile berücksichtigt. Hinweis! Die Durchflussrichtung kann über den konfigurierbaren Statusausgang ausgegeben werden.
- Seite 47 Gerätefunktionen Proline Promass 40 15 Gruppe SYSTEMPARAMETER Funktionsbeschreibung SYSTEMPARAMETER MESSWERT- In dieser Funktion kann die Auswertung von Messgrößen unterbrochen werden. Dies UNTERDRÜCKUNG ist z.B. für Reinigungsprozesse einer Rohrleitung sinnvoll. Die Auswahl wirkt auf alle Funktionen und Ausgänge des Messgeräts. Auswahl: EIN (Signalausgabe wird auf den Wert “Nulldurchfluss”...
- Seite 48 15 Gruppe SYSTEMPARAMETER Gerätefunktionen Proline Promass 40 Funktionsbeschreibung SYSTEMPARAMETER DURCHFLUSS Hinweis! DÄMPFUNG Die Dämpfung wirkt auf alle Funktionen und Ausgänge des Messgeräts. Mit Hilfe der Störaustastung (= Zeitkonstante für Exponentialfilter) können Sie die Empfindlichkeit des Durchflussmesssignals gegenüber transienten Durchflüssen und Störspitzen verringern, z.B.
-
Seite 49: Gruppe Aufnehmerdaten
Gerätefunktionen Proline Promass 40 16 Gruppe AUFNEHMERDATEN Gruppe AUFNEHMERDATEN Funktionsbeschreibung AUFNEHMERDATEN Sämtliche Messaufnehmerdaten wie Nennweite, Kalibrierfaktor, Nullpunkt, werden werkseitig eingestellt. Sämtliche Kenngrößen des Messaufnehmers sind im S-DAT Speicherbaustein abgelegt. K-FAKTOR Anzeige des aktuellen Kalibrierfaktors für den Messaufnehmer. Werkeinstellung: abhängig von Nennweite und Kalibrierung. -
Seite 50: Gruppe Überwachung
17 Gruppe ÜBERWACHUNG Gerätefunktionen Proline Promass 40 Gruppe ÜBERWACHUNG Funktionsbeschreibung ÜBERWACHUNG AKTUELLER Anzeige des aktuellen Systemzustands. SYSTEMZUSTAND Anzeige: “SYSTEM OK” oder Anzeige der am höchst priorisierten Stör-/Hinweismeldung. ALTE Abfrage der letzten 15, seit dem letzten Messbeginn, aufgetretenen Stör- und Hinweis- SYSTEMZUSTÄNDE... -
Seite 51: Alarmverzögerung
Gerätefunktionen Proline Promass 40 17 Gruppe ÜBERWACHUNG Funktionsbeschreibung ÜBERWACHUNG FEHLERKATEGORIE In dieser Funktion wird definiert, ob ein Prozessfehler eine Hinweismeldung oder eine Störmeldung auslöst. Wird die Auswahl “STÖRMELDUNGEN” getroffen, verhalten sich im Fehlerfall alle Ausgänge entsprechend ihrem eingestellten Fehlerverhalten. Auswahl: HINWEISMELDUNGEN (nur Anzeige) STÖRMELDUNGEN (Ausgänge und Anzeige) -
Seite 52: Gruppe Simulation System
18 Gruppe SIMULATION SYSTEM Gerätefunktionen Proline Promass 40 Gruppe SIMULATION SYSTEM Funktionsbeschreibung SIMULATION SYSTEM SIMULATION In dieser Funktion können alle Ein- und Ausgänge und der Summenzähler FEHLERVERHALTEN in ihr jeweiliges Störungsverhalten geschaltet werden, um ihr korrektes Verhalten zu überprüfen. In der Anzeige erscheint während dieser Zeit die Meldung “SIMULATION FEHLERVERHALTEN”. -
Seite 53: Gruppe Sensor Version
Gerätefunktionen Proline Promass 40 19 Gruppe SENSOR VERSION Gruppe SENSOR VERSION Funktionsbeschreibung SENSOR VERSION SERIENNUMMER Anzeige der Seriennummer des Messaufnehmers. SENSORTYP Anzeige des Messaufnehmertyps. SOFTWARE Anzeige der Revisionsnummer der Software, mit der das S-DAT programmiert wurde. REVISIONSNUMMER S-DAT Gruppe VERSTÄRKER VERSION Funktionsbeschreibung VERSTÄRKER VERSION... -
Seite 54: Werkeinstellungen
21 Werkeinstellungen Gerätefunktionen Proline Promass 40 Werkeinstellungen 21.1 SI-Einheiten (nicht für USA und Canada) Schleichmenge, Endwert, Impulswertigkeit — Flüssig Nennweite Schleichmenge Endwert Impulswertigkeit [mm] (ca. v = 0,04 m/s) (ca. v = 2 m/s) (ca. 2 Pulse/Sek. bei 2 m/s) -
Seite 55: Us-Einheiten (Nur Für Usa Und Canada)
Gerätefunktionen Proline Promass 40 21 Werkeinstellungen Sprache (Fortsetzung) Land Sprache Schweden English Schweiz Deutsch Singapur English Spanien Espanol Südafrika English Thailand English Tschechien English Ungarn English Länge, Normdichte Einheit Länge Normdichte kg/Nl 21.2 US-Einheiten (nur für USA und Canada) Schleichmenge, Endwert, Impulswertigkeit – Flüssig... - Seite 56 21 Werkeinstellungen Gerätefunktionen Proline Promass 40 Endress+Hauser...
-
Seite 57: 22 Stichwortverzeichnis
