Verdrahtung; Anschluss Der Messeinheit; Messumformer - Endress+Hauser Proline Promass 40 Betriebsanleitung

Proline Promass 40
#
!
#
Endress+Hauser
4

Verdrahtung

Warnung!
Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung.
Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung.
Hinweis!
Das Gerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Gerät einen Schalter
oder Leistungsschalter zu, mit welchem die Versorgungsleitung vom Netz getrennt werden kann.
4.1

Anschluss der Messeinheit

4.1.1

Messumformer

Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät nicht unter
Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen
der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfs-
energie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Typenschildangaben mit ortsüblicher Versorgungsspannung und Frequenz vergleichen.
Ferner sind die national gültigen Installationsvorschriften zu beachten.
1. Anschlussklemmenraumdeckel (f) vom Messumformergehäuse abschrauben.
2. Hilfsenergiekabel (a) und Signalkabel (b) durch die betreffenden Kabeleinführungen legen.
3. Verdrahtung vornehmen:
– Anschlussplan → Abb. 10
– Anschlussklemmenbelegung → Seite 20
4. Anschlussklemmenraumdeckel (f) auf das Messumformergehäuse festschrauben.
b
a

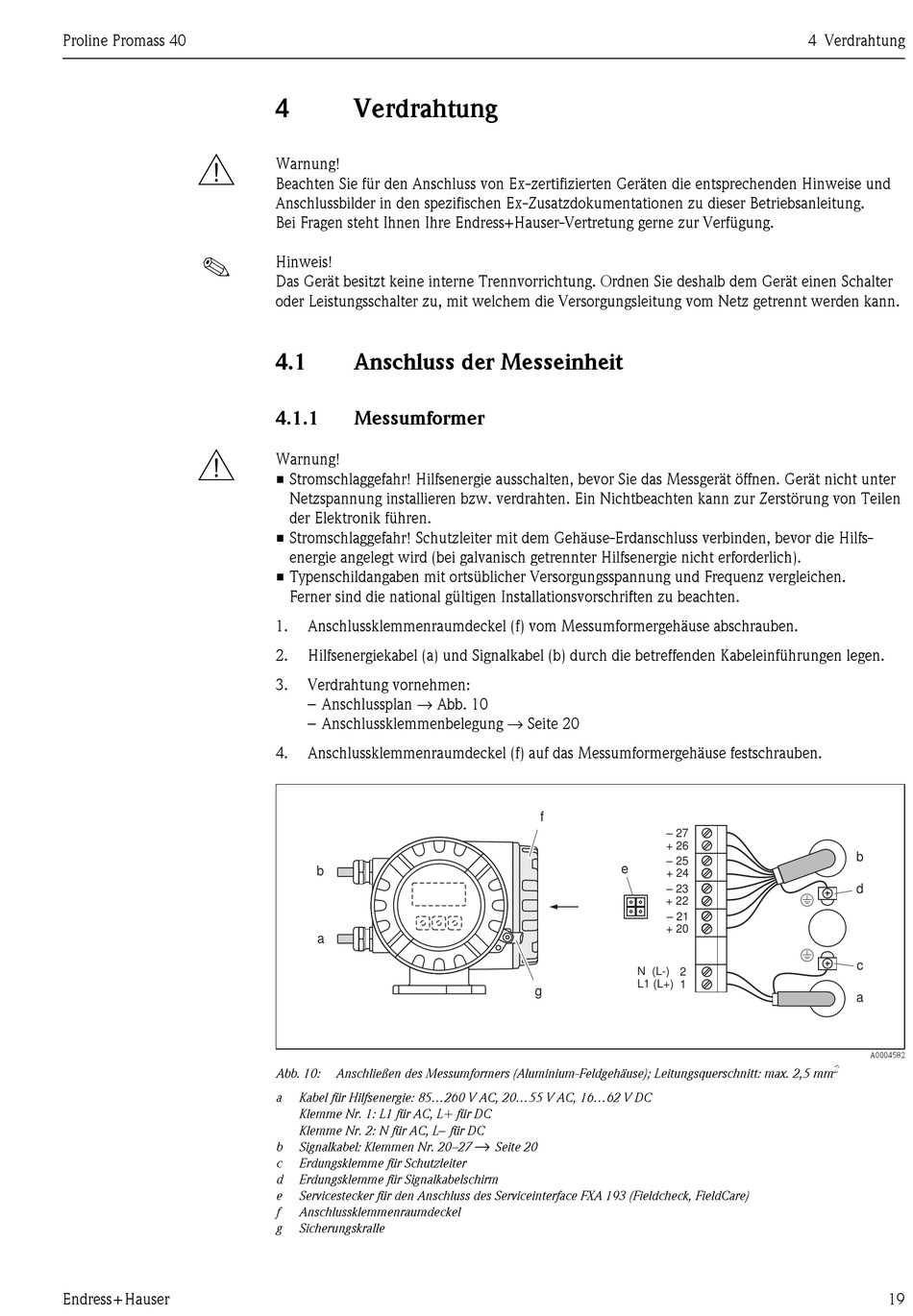

Abb. 10: Anschließen des Messumformers (Aluminium-Feldgehäuse); Leitungsquerschnitt: max. 2,5 mm
a Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
+
Klemme Nr. 1: L1 für AC, L
Klemme Nr. 2: N für AC, L− für DC
b Signalkabel: Klemmen Nr. 20–27
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Signalkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA 193 (Fieldcheck, FieldCare)
f Anschlussklemmenraumdeckel
g Sicherungskralle
f
e
g
für DC
→
Seite 20
4 Verdrahtung
– 27
+ 26
– 25
+ 24
– 23
+ 22
– 21
+ 20
N (L-) 2
L1 (L+) 1
b
d
c
a
A0004582
2
19
