Einbau in eine Fallleitung

Der Installationsvorschlag in der nachfolgenden Abbildung ermöglicht dennoch den Einbau in eine
offene Fallleitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt
als die Nennweite verhindern das Leerlaufen des Messaufnehmers während der Messung.

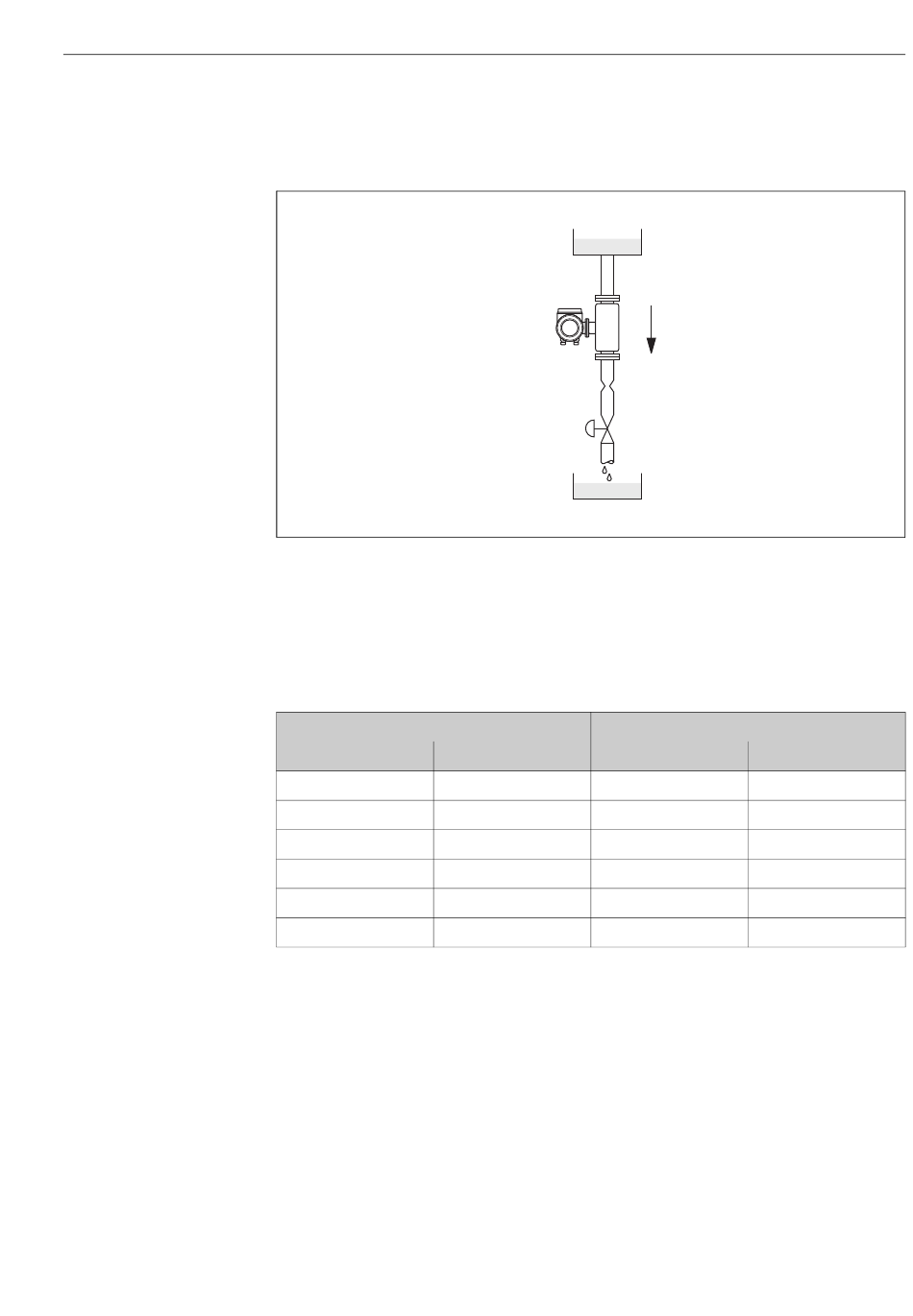

Abb. 6: Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung
4 Ventil
5 Abfüllbehälter
DN
[mm]
8
15
25
40
50
80
Systemdruck
Es ist wichtig, dass keine Kavitation auftritt, weil dadurch die Schwingung des Messrohres
beeinflusst werden kann. Für Medien, die unter Normalbedingungen wasserähnliche
Eigenschaften aufweisen, sind keine besonderen Anforderungen zu berücksichtigen.
Bei leicht siedenden Flüssigkeiten (Kohlenwasserstoffe, Lösungsmittel, Flüssiggase) oder bei
Saugförderung ist darauf zu achten, dass der Dampfdruck nicht unterschritten wird und die
Flüssigkeit nicht zu sieden beginnt. Ebenso muss gewährleistet sein, dass die in vielen Flüssigkeiten
natürlich enthaltenen Gase nicht ausgasen. Ein genügend hoher Systemdruck verhindert solche
Effekte.
Die Montage des Messaufnehmers erfolgt deshalb mit Vorteil:
• auf der Druckseite von Pumpen (keine Unterdruckgefahr)
• am tiefsten Punkt einer Steigleitung
1
2
3
4
5
[inch] [mm]
3/8" 6
½" 10
1" 14
1½" 22
2" 28
3" 50
3 Montage
∅ Blende, Rohrverengung
[inch]
0,25
0,40
0,55
0,87
1,10
2,00
A0003597
