Kurzanleitung

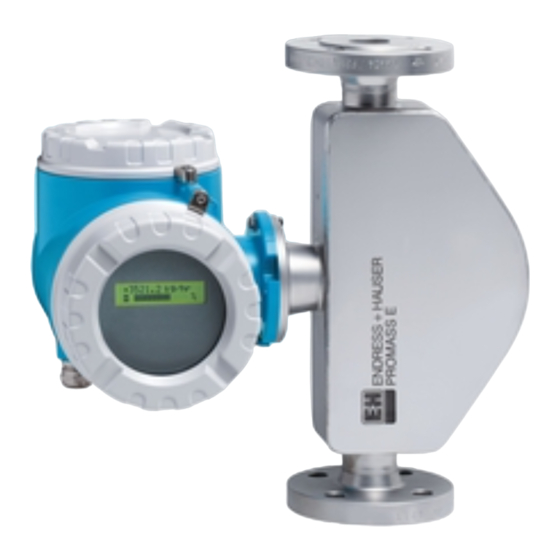

Proline Promass 40
Coriolis Massedurchfluss-Messsystem
6
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum
Lieferumfang gehörende Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanleitung
und den weiteren Dokumentation auf der mitgelieferten CD-ROM.
Die komplette Gerätedokumentation besteht aus:
• der vorliegenden Kurzanleitung
• je nach Ausführung des Geräts:
– Betriebsanleitung und Beschreibung der Gerätefunktionen
– Zulassungen und Sicherheitszertifikaten
– Sicherheitshinweisen gemäß den Zulassungen des Geräts
(z.B. Explosionsschutz, Druckgeräterichtlinie etc.)
– weiteren gerätespezifischen Informationen
KA00033D/06/DE/13.15
71230863

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass 40

Inhaltszusammenfassung für Endress+Hauser Proline Promass 40

  • Seite 1 Kurzanleitung Proline Promass 40 Coriolis Massedurchfluss-Messsystem Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang gehörende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren Dokumentation auf der mitgelieferten CD-ROM. Die komplette Gerätedokumentation besteht aus: • der vorliegenden Kurzanleitung •...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Proline Promass 40 Inhaltsverzeichnis 1 Sicherheitshinweise........3 1.1 Bestimmungsgemäße Verwendung .

  • Seite 3: Sicherheitshinweise

    Proline Promass 40 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung • Das in dieser Betriebsanleitung beschriebene Messgerät darf nur für Masse- oder Volumen- durchflussmessung von Flüssigkeiten und Gasen verwendet werden. Es können Messstoffe mit den unterschiedlichsten Eigenschaften gemessen werden, z.B.: Zusatzstoffe, Öle, Fette, Säuren, Laugen, Lacke, Farben, Suspensionen, Gase.

  • Seite 4: Sicherheitszeichen

    • Der Einsatz des Messgeräts darf nur in Verbindung mit Messstoffen erfolgen, gegen die alle messstoffberührenden Teile des Messgeräts ausreichend beständig sind. Bei speziellen Mess- stoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich die Korrosionsbe- ständigkeit messstoffberührender Materialien abzuklären.

  • Seite 5: Montage

    Proline Promass 40 Montage Montage Transport zur Messstelle • Messgerät in Originalverpackung zur Messstelle transportieren. • Die an den Prozessanschlüssen angebrachten Deckel oder Kappen verhindern mechanische Beschädigungen der Sensoren während Transport und Lagerung. Aus diesem Grund Deckel oder Kappen bis unmittelbar vor dem Einbau nicht entfernen.

  • Seite 6: Einbaulage

    Montage Proline Promass 40 2.2.3 Einbaulage • Die Pfeilrichtung auf dem Typenschild des Messgeräts muss mit der Durchflussrichtung des Messstoffs übereinstimmen. • Die folgende Tabelle zeigt die möglichen Einbaulagen der Messgeräte: Vertikal Horizontal Horizontal A0004572 A0004576 A0004576 Messumformer seitlich Messumformer oben...

  • Seite 7: Einbau

    Proline Promass 40 Montage Einbau 2.3.1 Messumformergehäuse drehen Aluminium-Feldgehäuse drehen Aluminium-Feldgehäuse für Nicht-Ex-Bereich £ 180° £ 180° A0007540 Aluminium-Feldgehäuse für Zone 1 oder Class I Div. 1 Gewindestift lösen. max. 360° Messumformergehäuse im Uhrzeigersinn leicht bis zum Anschlag (Ende des Gewindes) drehen.

  • Seite 8: Einbaukontrolle

    Montage Proline Promass 40 Einbaukontrolle • Ist das Messgerät beschädigt (Sichtprüfung)? • Entspricht das Messgerät den Spezifikationen an der Messstelle? • Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)? • Richtiger Rohrinnendurchmesser und richtige Oberflächenbeschaffenheit/-qualität? • Messaufnehmerorientierung bez. Typ, Messstoffeigenschaften, Messstofftemperatur richtig gewählt?

  • Seite 9: Verdrahtung

    Proline Promass 40 Verdrahtung Verdrahtung Warnung! Stromschlaggefahr! Bauteile mit berührungsgefährlicher Spannung. • Keinesfalls das Messgerät montieren oder verdrahten, während es an die Hilfsenergie angeschlossen ist. • Vor dem Anschließen der Hilfsenergie die Schutzerde an die Erdungsklemme am Gehäuse anschließen. • Hilfsenergie- und Signalkabel fest verlegen.

  • Seite 10: Anschluss

    Verdrahtung Proline Promass 40 Anschluss Verdrahtung anhand des eingeklebten Anschlussklemmen-Belegungsschemas vornehmen. 3.1.1 Kompaktausführung Anschluss Messumformer: Anschlussschema auf der Innenseite des Anschlussklemmenraumdeckels Hilfsenergiekabel Signalkabel oder Feldbuskabel optional A0007545 Schutzart Die Geräte erfüllen alle Anforderungen für IP 67. Nach Montage im Feld oder nach Service-Arbeiten ist die Beachtung der folgenden Punkte zwingend erforderlich, um sicherzustellen, dass der IP 67-Schutz bestehen bleibt: •...

  • Seite 11: Anschlusskontrolle

    Proline Promass 40 Verdrahtung Anschlusskontrolle • Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)? • Entspricht die Versorgungsspannung den Spezifikationen auf dem Typenschild? • Sind Hilfsenergie- und Signalkabel korrekt angeschlossen? • Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen? • Sind die montierten Kabel von Zug entlastet und fest verlegt? •...

  • Seite 12: Inbetriebnahme

    Inbetriebnahme Proline Promass 40 Inbetriebnahme Messgerät einschalten Nach Abschluss der Montage (erfolgreiche Einbaukontrolle), Verdrahtung (erfolgreiche Anschlusskontrolle) und ggf. den notwendigen Hardwareeinstellung kann die zulässige Hilfsenergie (siehe Typenschild) für das Messgerät eingeschaltet werden. Nach dem Einschalten der Hilfsenergie führt das Messgerät eine Reihe von Einschalt- und Selbstprüfungen durch.

  • Seite 13: Bedienung

    Proline Promass 40 Inbetriebnahme Bedienung 4.2.1 Anzeigeelemente Anzeigezeilen/-felder Hauptzeile für Haupt-Messwerte Zusatzzeile für zusätzliche Mess-/Statusgrößen +48.25 xx/yy Aktuelle Messwerte +3702.6 x Maß-/Zeiteinheiten A0007557 4.2.2 Anzeige von Fehlermeldungen Fehlerart: P = Prozessfehler, S = Systemfehler XXXXXXXXXX Fehlermeldetyp: #000 00:00:05 $ = Störungsmeldung, ! = Hinweismeldung...

  • Seite 14: Bedienung Über Das Hart-Protokoll

    HART-Handbediengerät finden Sie in der betreffenden Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet. Bedienprogramm FieldCare FieldCare ist Endress+Hauser’s FDT basierendes Anlagen-Asset-Management-Tool und ermöglicht die Konfiguration und Diagnose von intelligenten Feldgeräten. Durch Nutzung von Zustandinformationen verfügen Sie zusätzlich über ein einfaches aber effektives Tool zur Überwachung der Geräte.

  • Seite 15: Störungsbehebung

    Proline Promass 40 Inbetriebnahme Bedienprogramm SIMATIC PDM (Siemens) SIMATIC PDM ist ein einheitliches herstellerunabhängiges Werkzeug zur Bedienung, Einstellung, Wartung und Diagnose von intelligenten Feldgeräten. Bedienprogramm AMS (Emerson Process Management) Bedienprogramm AMS (Asset Management Solutions): Programm für Bedienen und Konfigurieren der Geräte.
  • Seite 16 KA00033D/06/DE/13.15 71230863...
