9 Störungsbehebung
#
52
9.7

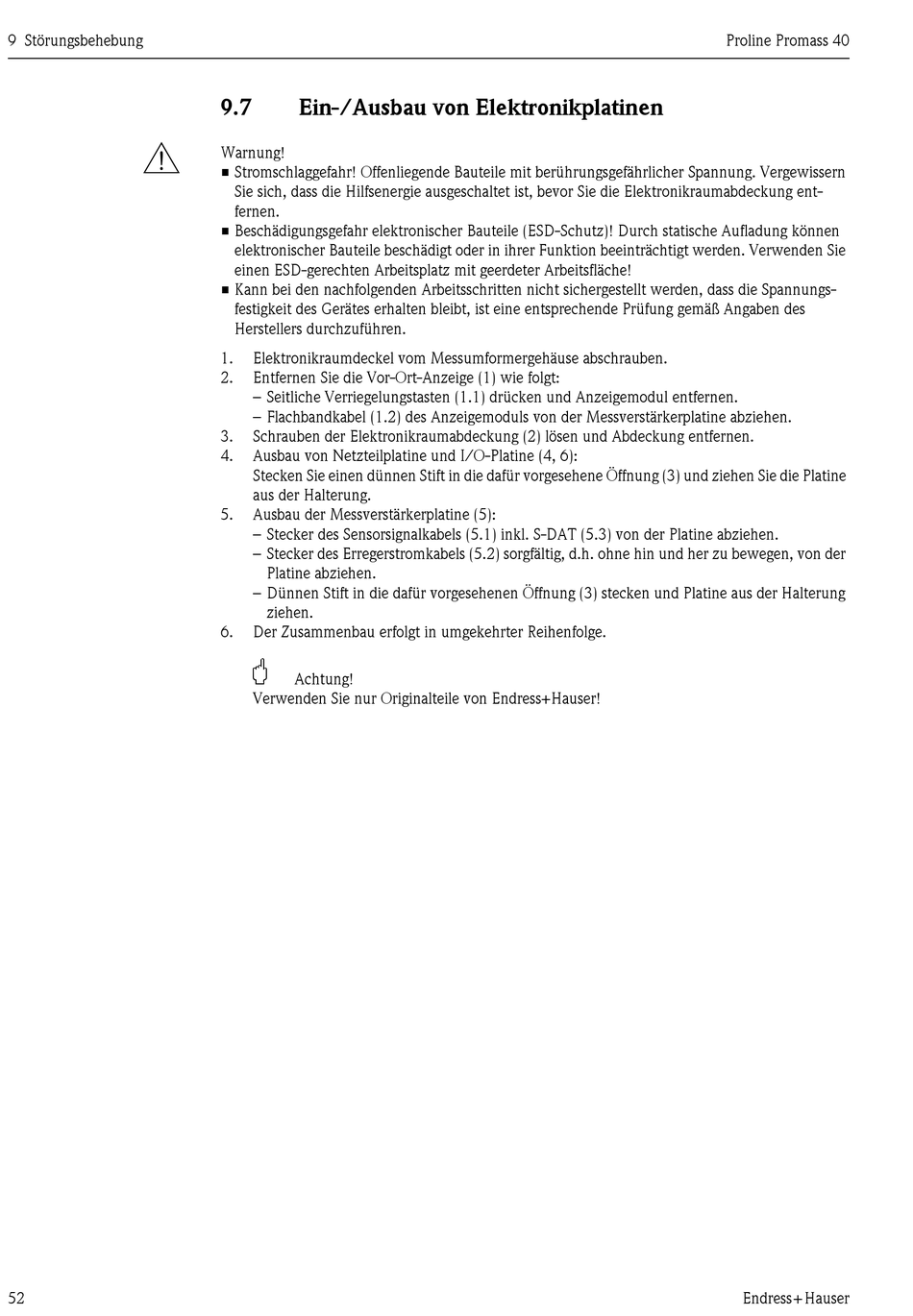

Ein-/Ausbau von Elektronikplatinen

Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern
Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung ent-
fernen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können
elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden. Verwenden Sie
einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Spannungs-
festigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des
Herstellers durchzuführen.
1. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2. Entfernen Sie die Vor-Ort-Anzeige (1) wie folgt:
– Seitliche Verriegelungstasten (1.1) drücken und Anzeigemodul entfernen.
– Flachbandkabel (1.2) des Anzeigemoduls von der Messverstärkerplatine abziehen.
3. Schrauben der Elektronikraumabdeckung (2) lösen und Abdeckung entfernen.
4. Ausbau von Netzteilplatine und I/O-Platine (4, 6):
Stecken Sie einen dünnen Stift in die dafür vorgesehene Öffnung (3) und ziehen Sie die Platine
aus der Halterung.
5. Ausbau der Messverstärkerplatine (5):
– Stecker des Sensorsignalkabels (5.1) inkl. S-DAT (5.3) von der Platine abziehen.
– Stecker des Erregerstromkabels (5.2) sorgfältig, d.h. ohne hin und her zu bewegen, von der
Platine abziehen.
– Dünnen Stift in die dafür vorgesehenen Öffnung (3) stecken und Platine aus der Halterung
ziehen.
6. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
"
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser!
