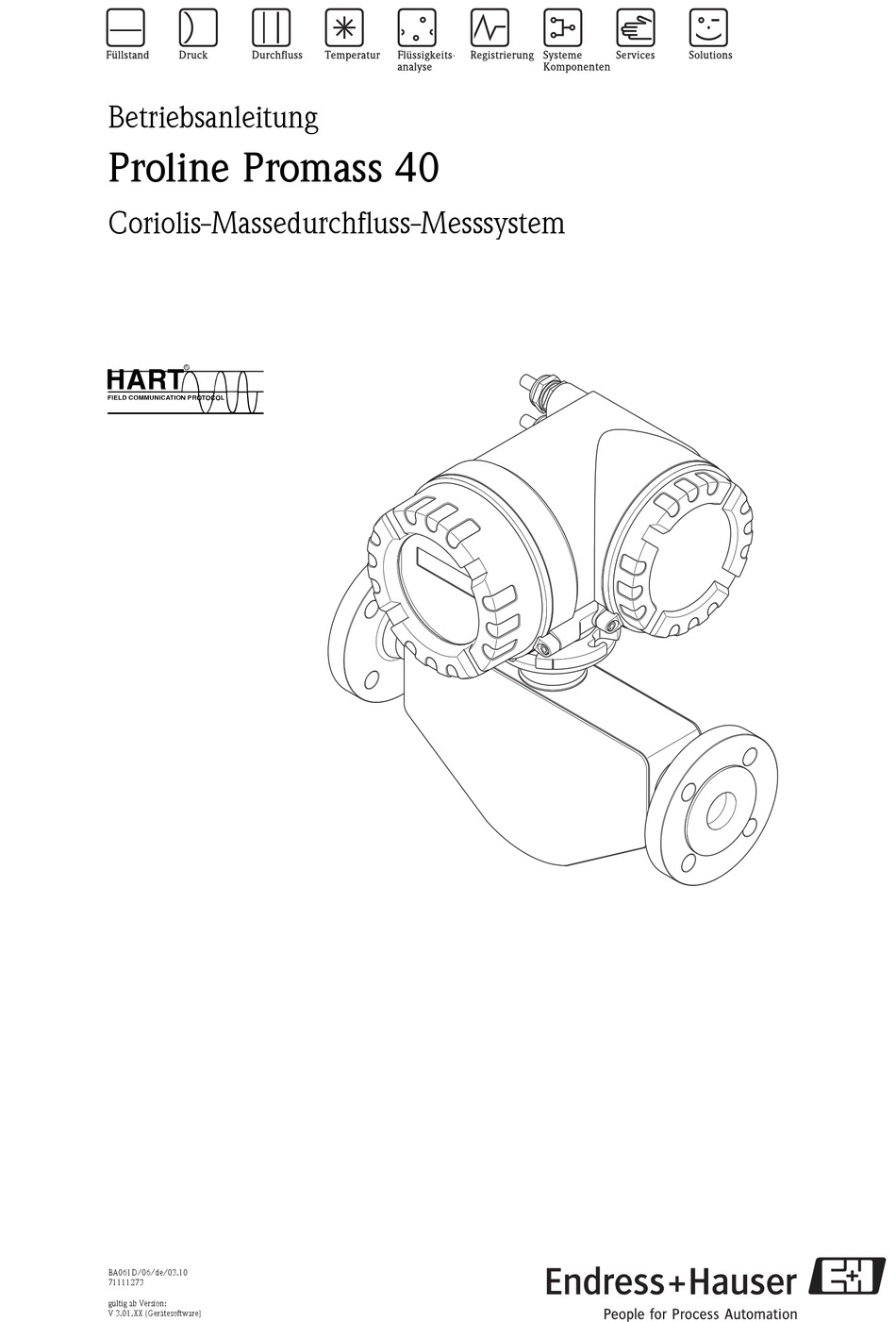

Betriebsanleitung
Proline Promass 40
Coriolis-Massedurchfluss-Messsystem
6
BA061D/06/de/03.10
71111273
gültig ab Version:
V 3.01.XX (Gerätesoftware)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Proline Promass 40

  • Seite 1 Betriebsanleitung Proline Promass 40 Coriolis-Massedurchfluss-Messsystem BA061D/06/de/03.10 71111273 gültig ab Version: V 3.01.XX (Gerätesoftware)
  • Seite 2 Proline Promass 40 Endress+Hauser...
  • Seite 3: Inhaltsverzeichnis

    Proline Promass 40 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ....5 Inbetriebnahme ....35 Bestimmungsgemäße Verwendung .
  • Seite 4 Inhaltsverzeichnis Proline Promass 40 Endress+Hauser...
  • Seite 5: Sicherheitshinweise

    • Das Gerät darf nur durch Personal bedient werden, das vom Anlagenbetreiber autorisiert und eingewiesen wurde. Die Anweisungen in dieser Betriebsanleitung sind unbedingt zu befolgen. • Bei speziellen Messstoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich, die Korrosionsbeständigkeit messstoffberührender Materialien abzuklären. Kleine Veränderungen der Temperatur, Konzentration oder Grad der Verunreinigung im Prozess können jedoch Unter-...
  • Seite 6: Rücksendung

    Endress+Hauser zurücksenden, z.B. für eine Reparatur oder Kalibrierung: • Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamination" bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportieren, zu prüfen oder zu reparieren.
  • Seite 7: Identifizierung

    Proline Promass 40 2 Identifizierung Identifizierung Gerätebezeichnung Das Durchfluss-Messsystem "Promass 40" besteht aus folgenden Teilen: • Messumformer Promass 40 • Messaufnehmer Promass E 2.1.1 Typenschild Messumformer ENDRESS+HAUSER PROMASS 40 40E25-XXXXXXXXXXXX IP67/NEMA/Type4X Order Code: 12345678901 Ser.No.: ABCDEFGHJKLMNPQRST TAG No.: 16-62VDC/20-55VAC 15VA/W...
  • Seite 8: Typenschild Messaufnehmer

    2 Identifizierung Proline Promass 40 2.1.2 Typenschild Messaufnehmer ENDRESS+HAUSER PROMASS E 40E25-XXXXXXXXXXXX Order Code: 12345678901 Ser. No.: ABCDEFGHJKLMNPQRST TAG No.: 2.510 / -11 K-factor: DN 25 / 1” Size: DN25 / 1" DIN EN PN 100 1.4539 / 904L Materials: 140°C / 284°F...
  • Seite 9: Typenschild Anschlüsse

    Proline Promass 40 2 Identifizierung 2.1.3 Typenschild Anschlüsse active See operating manual passive Betriebsanleitung beachten normally open contact Observer manuel d'instruction normally closed contact 12345678912 Ser.No.: L1/L+ Supply / Versorgung / N/L- Tension d'alimentation Active: 0/4...20mA, RL max. = 700 Ohm Passive: 4...20mA, max.
  • Seite 10: Zertifikate Und Zulassungen

    EMV-Anforderungen gemäß IEC/EN 61326. Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzlichen Anforderun- gen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Das Messsystem ist in Übereinstimmung mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
  • Seite 11: Montage

    Proline Promass 40 3 Montage Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: • Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. • Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.
  • Seite 12: Einbaubedingungen

    3 Montage Proline Promass 40 Einbaubedingungen Beachten Sie folgende Punkte: • Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.ä. erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. • Anlagenvibrationen haben dank der hohen Messrohr-Schwingfrequenz keinen Einfluss auf die Funktionstüchtigkeit des Messsystems.
  • Seite 13: Einbau In Eine Fallleitung

    Proline Promass 40 3 Montage Einbau in eine Fallleitung Der Installationsvorschlag in der nachfolgenden Abbildung ermöglicht dennoch den Einbau in eine offene Fallleitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite verhindern das Leerlaufen des Messaufnehmers während der Messung.
  • Seite 14: Einbaulage

    3 Montage Proline Promass 40 3.2.3 Einbaulage Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrichtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt. Vertikal (Abb. V) Empfohlene Einbaulage mit Strömungsrichtung nach oben. Bei stehendem Messstoff sinken mitgeführte Feststoffe nach unten und Gase steigen aus dem Messrohrbereich.
  • Seite 15: Beheizung, Wärmeisolation

    Proline Promass 40 3 Montage 3.2.4 Beheizung, Wärmeisolation Bei einigen Medien ist darauf zu achten, dass im Bereich des Messaufnehmers kein Wärmeverlust bzw. keine Wärmezufuhr stattfinden kann. Für die erforderliche Isolation sind verschiedenste Materialien verwendbar. Eine Beheizung kann elektrisch, z.B. mit Heizbändern, oder über Heißwasser bzw. Dampf führende Kupferrohre erfol- gen.
  • Seite 16: Einbau

    3 Montage Proline Promass 40 Einbau 3.3.1 Messumformergehäuse drehen Warnung! Bei Geräten mit der Zulassung EEx d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik anders als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen Dokumentation dargestellt. Lösen Sie beide Befestigungsschrauben.
  • Seite 17: Vor-Ort-Anzeige Drehen

    Proline Promass 40 3 Montage 3.3.2 Vor-Ort-Anzeige drehen Elektronikraumdeckel vom Messumformergehäuse abschrauben. Seitliche Verriegelungstasten des Anzeigemoduls drücken und Modul aus der Elektronikrau- mabdeckplatte herausziehen. Anzeige in die gewünschte Lage drehen (max. 4 x 45° in jede Richtung) und wieder auf die Elektronikraumabdeckplatte einsetzen.
  • Seite 18 3 Montage Proline Promass 40 Endress+Hauser...
  • Seite 19: Verdrahtung

    Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. Hinweis! Das Gerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Gerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung vom Netz getrennt werden kann.
  • Seite 20: Klemmenbelegung

    4 Verdrahtung Proline Promass 40 4.1.2 Klemmenbelegung • Elektrische Werte Eingänge → Seite 56 • Elektrische Werte Ausgänge → Seite 58 Klemmen-Nr. (Ein-/Ausgänge) Bestellvariante 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–) −...
  • Seite 21: Schutzart

    Proline Promass 40 4 Verdrahtung Anschluss Bediensoftware Für den Anschluss eines Personal Computer mit Bediensoftware (z.B. "FieldCare") wird ein HART-Modem (z.B. "Commubox FXA 195") benötigt. ³ –27 A0004592 Abb. 12: Elektrischer Anschluss der Commubox FXA 193 1 = PC mit Bediensoftware...
  • Seite 22: Anschlusskontrolle

    4 Verdrahtung Proline Promass 40 Anschlusskontrolle Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise − Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild 85…260 V AC (45…65 Hz)
  • Seite 23: Bedienung

    Funktionen der gesamten Messeinrichtung und vor allem auch die Messgenauigkeit! Solche Parameter dürfen im Normalfall nicht verändert werden und sind deshalb durch einen speziellen, nur der Endress+Hauser-Serviceorganisation bekannten Service-Code geschützt. Setzen Sie sich bei Fragen bitte zuerst mit Endress+Hauser in Verbindung. Endress+Hauser...
  • Seite 24: Darstellung Von Fehlermeldungen

    5 Bedienung Proline Promass 40 Darstellung von Fehlermeldungen Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer derjenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet grundsätzlich zwei Fehlerarten: •...
  • Seite 25: Bedienung Über Das Hart-Protokoll

    Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet. Bedienprogramm "FieldCare" FieldCare ist Endress+Hauser’s FDT-basierendes Anlagen-Asset-Management-Tool und ermöglicht die Konfiguration und Diagnose von intelligenten Feldgeräten. Durch Nutzung von Zustand- informationen verfügen Sie zusätzlich über ein einfaches aber effektives Tool zur Überwachung der Geräte.
  • Seite 26: Aktuelle Gerätebeschreibungsdateien

    Bezugsquellen der Gerätebeschreibungen: Handbediengerät Field Xpert • Updatefunktion von Handbediengerät verwenden • www.endress.com → Download-Area Fieldcare / DTM • CD-ROM (Endress+Hauser Bestellnummer 56004088) • DVD (Endress+Hauser Bestellnummer 70100690) • www.endress.com → Download-Area • www.endress.com → Download-Area SIMATIC PDM Test- und Simulationsgerät: Bezugsquellen der Gerätebeschreibungen:...
  • Seite 27: Universelle / Allgemeine Hart-Kommandos

    Zugriffsart = Lesen Die Antwort besteht aus einer 12-Byte-Gerätekennung: – Byte 0: fester Wert 254 – Byte 1: Hersteller-Kennung, 17 = Endress+Hauser – Byte 2: Kennung Gerätetyp, 83 = Promass 40 – Byte 3: Anzahl der Präambeln – Byte 4: Rev.-Nr. Universelle Kommandos –...
  • Seite 28 Messstellenbezeichnung (TAG) mit der im Gerät gespeicherten übereinstimmt: – Byte 0: fester Wert 254 – Byte 1: Hersteller-Kennung, 17 = Endress+Hauser – Byte 2: Kennung Gerätetyp, 83 = Promass 40 – Byte 3: Anzahl der Präambeln – Byte 4: Rev.-Nr. Universelle Kommandos –...
  • Seite 29 – Byte 3-6: Messbereichsende, Wert für 20 mA – Byte 7-10: Messbereichsanfang, Wert für 4 mA – Byte 11-14: Dämpfungskonstante in [s] – Byte 15: Kennung für den Schreibschutz – Byte 16: Kennung OEM-Händler, 17 = Endress+Hauser Werkeinstellung: Primäre Prozessgröße = Massefluss Hinweis! •...
  • Seite 30 5 Bedienung Proline Promass 40 Die folgende Tabelle enthält alle vom Messgerät unterstützten allgemeinen Kommandos. Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Allgemeine Kommandos ("Common Practice Commands") Dämpfungskonstante für primäre Prozess- Byte 0-3: Dämpfungskonstante der Zeigt die aktuelle Dämpfungskonstante im Gerät an:...
  • Seite 31 Proline Promass 40 5 Bedienung Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Allgemeine Kommandos ("Common Practice Commands") Einheit der primären Prozessgröße Festlegen der Einheit der primären Prozess- Als Antwort wird der aktuelle Einheitencode der primären schreiben größe.
  • Seite 32 5 Bedienung Proline Promass 40 Kommando-Nr. Kommando-Daten Antwort-Daten HART-Kommando / Zugriffsart (Zahlenangaben in dezimaler Darstellung) (Zahlenangaben in dezimaler Darstellung) Allgemeine Kommandos ("Common Practice Commands") Einheit der Gerätevariablen schreiben Mit diesem Kommando wird die Einheit Als Antwort wird die aktuelle Einheit der Gerätevariablen im der angegebenen Gerätevariablen festge-...
  • Seite 33: Gerätestatus / Fehlermeldungen

    Proline Promass 40 5 Bedienung 5.3.5 Gerätestatus / Fehlermeldungen Über Kommando 48 kann der erweiterte Gerätestatus, in diesem Falle aktuelle Fehlermeldungen, ausgelesen werden. Das Kommando liefert Informationen, die bitweise codiert sind (siehe nach- folgende Tabelle). Hinweis! Ausfühliche Erläuterungen der Gerätestatus- bzw. Fehlermeldungen und deren Behebung →...
  • Seite 34 5 Bedienung Proline Promass 40 Kurzbeschreibung des Fehlers ( → Seite 44 ff. ) Byte Fehler-Nr. Eine der Messrohrsensorspulen (einlauf- oder auslaufseitig) ist wahrschein- lich defekt. Fehler im Messverstärker 4…7 nicht belegt – 0…7 nicht belegt – 0…6 nicht belegt –...
  • Seite 35: Inbetriebnahme

    Proline Promass 40 6 Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die folgenden Installations- und Funktionskontrollen erfolgreich durchgeführt wurden, bevor Sie die Versorgungsspannung für das Messgerät einschalten: • Checkliste "Einbaukontrolle" → Seite 17 • Checkliste "Anschlusskontrolle" → Seite 22 Einschalten des Messgerätes...
  • Seite 36: Konfiguration

    6 Inbetriebnahme Proline Promass 40 Konfiguration 6.3.1 Stromausgang: aktiv/passiv Die Konfiguration des Stromausganges als "aktiv" oder "passiv" erfolgt über verschiedene Steckbrücken auf der I/O-Platine. Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
  • Seite 37: Abgleich

    • Bei sehr schwierigen Messstoffen (z.B. feststoffbeladen oder ausgasend) ist es möglich, dass trotz mehrmaligem Nullpunktabgleich kein stabiler Nullpunkt erreicht werden kann. Setzen Sie sich bitte in solchen Fällen mit Ihrer Endress+Hauser-Servicestelle in Verbindung. • Den aktuell gültigen Nullpunktwert können Sie über die Funktion "NULLPUNKT" abfragen (siehe Handbuch "Beschreibung Gerätefunktionen").
  • Seite 38: Durchführung Des Nullpunktabgleichs

    6 Inbetriebnahme Proline Promass 40 Durchführung des Nullpunktabgleichs Lassen Sie die Anlage so lange laufen, bis normale Betriebsbedingungen herrschen. Stoppen Sie den Durchfluss (v = 0 m/s). Kontrollieren Sie die Absperrventile auf Leckagen. Kontrollieren Sie den erforderlichen Betriebsdruck. Führen Sie nun den Abgleich mithilfe der Bedienmatrix wie folgt durch: Vorgehen HOME-Position →...
  • Seite 39: Dichteabgleich

    Proline Promass 40 6 Inbetriebnahme 6.4.2 Dichteabgleich Die Genauigkeit bei der Erfassung der Messstoffdichte (welche proportional zur Resonanz der Mess- rohre ist) beeinflusst direkt die Volumendurchflussberechnung. Ein Dichteabgleich ist nur dann erforderlich, wenn die Messstoffeingenschaften außerhalb der werkseitig verwendeten Referenz- bedingungen liegen.
  • Seite 40: Berstelement

    • Hinweisschilder sind zu beachten. Datenspeicher (HistoROM) Bei Endress+Hauser umfasst die Bezeichnung HistoROM verschiedene Typen von Datenspeicher- modulen, auf denen Prozess- und Messgerätedaten abgelegt sind. Durch das Umstecken solcher Module lassen sich u. a. Gerätekonfigurationen auf andere Messgeräte duplizieren, um nur ein Beispiel zu nennen.
  • Seite 41: Gerätespezifisches Zubehör

    Proline Promass 40 7 Wartung Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode erhalten Sie von Ihrer Endress+Hauser Vertretung. Gerätespezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code 40XXX − XXXXX * * * * * * Messumformer Messumformer für den Austausch oder für die Lager-...
  • Seite 42: Servicespezifisches Zubehör

    7 Wartung Proline Promass 40 Servicespezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code DKA40 − * Applicator Software für die Auswahl und Auslegung von Durch- fluss-Messgeräten. Applicator ist sowohl über Internet verfügbar als auch auf CD-ROM für die lokale PC- Installation. Weitere Informationen erhalten Sie von Ihrer zuständigen Endress+Hauser-Vertretung.
  • Seite 43: Störungsbehebung

    Proline Promass 40 9 Störungsbehebung Störungsbehebung Fehlersuchanleitung Beginnen Sie die Fehlersuche in jedem Fall mit den nachfolgenden Checklisten, falls nach der Inbe- triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
  • Seite 44: Systemfehlermeldungen

    Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder Instand gesetzt wer- den kann. Beachten Sie in solchen Fällen unbedingt die auf Seite 6 aufgeführten Maßnahmen, bevor Sie das Messgerät an Endress+Hauser zurücksenden. Legen Sie dem Messgerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamination" bei. Eine entsprechende Kopier-...
  • Seite 45 2. Max. Impulsfrequenz erhöhen, falls das Zählwerk ten Bereichs. (Totalisator) die Anzahl Impulse noch verarbeiten kann. 3. Durchfluss verringern S: FREQ. LIM Die Schwingfrequenz der Messrohre liegt außerhalb des Kontaktieren Sie Ihre zuständige Endress+Hauser- : # 379 / 380 erlaubten Bereiches. Serviceorganisation. Ursachen: – Messrohr beschädigt –...
  • Seite 46 – Überprüfen Sie, ob der Stecker des Sensorsignalkabels korrekt auf die Messverstärkerplatine gesteckt ist → Seite 53 S: VERST. FEHLER Fehler im Messverstärker Kontaktieren Sie Ihre zuständige Endress+Hauser- : # 388 / 389 / 390 Serviceorganisation. Nr. # 5xx → Anwendungsfehler S: SW.-UPDATE AKT.
  • Seite 47: Prozessfehlermeldungen

    Proline Promass 40 9 Störungsbehebung Prozessfehlermeldungen Prozessfehler können entweder als Stör- oder Hinweismeldung definiert und damit unterschiedlich gewichtet werden. Diese Festlegung erfolgt über die Funktionsmatrix (s. Handbuch "Beschreibung Gerätefunktionen"). Hinweis! Die nachfolgend aufgeführten Fehlertypen entsprechen der Werkeinstellung. Beachten Sie auch die Ausführungen auf → Seite 24 ff. und 49 Fehlermeldung / Nr.
  • Seite 48: Prozessfehler Ohne Meldung

    – Kurze Fehlerbeschreibung Endress+Hauser-Serviceorganisation. – Typenschildangaben (Seite 7 ff.): Bestell-Code und Seriennummer Rücksendung von Geräten an Endress+Hauser Beachten Sie unbedingt die auf Seite 6 aufgeführten Maßnahmen, bevor Sie ein Messgerät zur Reparatur oder Kalibrierung an Endress+Hauser zurücksenden. Legen Sie dem Durchfluss-Messgerät in jedem Fall das vollständig ausgefüllte Formular "Erklärung zur Kontamination"...
  • Seite 49: Verhalten Der Ausgänge Bei Störung

    Proline Promass 40 9 Störungsbehebung Verhalten der Ausgänge bei Störung Hinweis! Das Fehlerverhalten von Summenzähler, Strom-, Impuls- und Frequenzausgang kann über ver- schiedene Funktionen der Funktionsmatrix eingestellt werden. Ausführliche Angaben dazu können Sie dem Handbuch "Beschreibung Gerätefunktionen" entnehmen. Messwertunterdrückung und Störungsverhalten: Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Frequenz-...
  • Seite 50 9 Störungsbehebung Proline Promass 40 Störungsverhalten von Ausgängen und Summenzähler Prozess-/Systemfehler anliegend Messwertunterdrückung aktiviert Frequenzausgang RUHEPEGEL Ausgangssignal entspricht Signalausgabe → 0 Hz "Nulldurchfluss" STÖRPEGEL Ausgabe der in der Funktion WERT STÖRPEGEL vorgegebenen Frequenz. LETZTER WERT Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
  • Seite 51: Ersatzteile

    Es ist möglich, dass die Fehlerbehebung den Austausch defekter Geräteteile durch geprüfte Ersatz- teile erfordert. Die nachfolgende Abbildung gibt eine Übersicht der lieferbaren Ersatzteile. Hinweis! Ersatzteile können Sie direkt bei Ihrer Endress+Hauser-Serviceorganisation bestellen und zwar unter Angabe der Seriennummer, welche auf dem Messumformer-Typenschild aufgedruckt ist (s. Seite 7).
  • Seite 52: Ein-/Ausbau Von Elektronikplatinen

    – Stecker des Erregerstromkabels (5.2) sorgfältig, d.h. ohne hin und her zu bewegen, von der Platine abziehen. – Dünnen Stift in die dafür vorgesehenen Öffnung (3) stecken und Platine aus der Halterung ziehen. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. " Achtung! Verwenden Sie nur Originalteile von Endress+Hauser! Endress+Hauser...
  • Seite 53 Proline Promass 40 9 Störungsbehebung A0009765 Abb. 19: Ein- und Ausbau von Elektronikplatinen Vor-Ort-Anzeige Verriegelungstaste Flachbandkabel (Anzeigemodul) Schrauben Elektronikraumabdeckung Hilfsöffnung für den Ein-/Ausbau von Platinen Netzteilplatine Messverstärkerplatine Signalkabel (Sensor) Erregerstromkabel (Sensor) S-DAT (Sensor-Datenspeicher) I/O-Platine Endress+Hauser...
  • Seite 54: Austausch Der Gerätesicherung

    – Hilfsenergie 85…260 V AC → 0,8 A träge / 250 V; 5,2 x 20 mm – Ex-Geräte → siehe entsprechende Ex-Dokumentation Der Einbau erfolgt in umgekehrter Reihenfolge. " Achtung! Verwenden Sie nur Originalteile von Endress+Hauser! A0001148 Abb. 20: Austausch der Gerätsicherung auf der Netzteilplatine Schutzkappe Gerätesicherung...
  • Seite 55: Rücksendung

    Proline Promass 40 9 Störungsbehebung Rücksendung → Seite 6 9.10 Entsorgung Beachten Sie die in Ihrem Lande gültigen Vorschriften! 9.11 Software-Historie Datum Softwareversion Änderung der Software Betriebsanleitung 01.2010 3.01.xx Neue Funktionalitäten:: 71111273/03.10 – Kalibrierhistorie – Life zero 09.2008 3.00.xx – Neue Hardware Messverstärker 71079874/09.08...
  • Seite 56: Technische Daten

    10 Technische Daten Proline Promass 40 Technische Daten 10.1 Technische Daten auf einen Blick 10.1.1 Anwendungbereiche Die Messeinrichtung dient der Masse- und Volumendurchflussmessung von Flüssigkeiten und Gasen in geschlossenen Rohrleitungen. Gemessen werden können Messstoffe mit unterschied- lichsten Eigenschaften, z.B.: • Zusatzstoffe •...
  • Seite 57 Proline Promass 40 10 Technische Daten Messbereiche für Gase: Die Endwerte sind abhängig von der Dichte des verwendeten Gases. Sie können die Endwerte mit der folgenden Formel berechnen: ρ m · m · ⋅ ------------------------ - max F ( ) max G ⁄...
  • Seite 58: Ausgangskenngrößen

    10 Technische Daten Proline Promass 40 10.1.4 Ausgangskenngrößen Ausgangssignal Stromausgang: aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05…100 s), Endwert einstellbar, Temperaturkoeffizient: typ. 0,005% v.E./°C, Auflösung: 0,5 μA < 700 Ω (bei HART: R ≥ 250 Ω) • aktiv: 0/4…20 mA, R ≥...
  • Seite 59: Messgenauigkeit

    Proline Promass 40 10 Technische Daten 10.1.6 Messgenauigkeit Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO/DIN 11631 • Wasser, typisch +20…+30 °C (+68…+86 °F); 2…4 bar (30…60 psi) • Angaben laut Kalibrationsprotokoll ±5 °C (±9 °F) und ±2 bar (±30 psi) •...
  • Seite 60 10 Technische Daten Proline Promass 40 Beispiel maximale Messabweichung ±1.0 ±0.5 ±0.2 18 t/h A0012900 Abb. 21: Max. Messabweichung in % vom Messwert (Beispiel: Promass 40 E , DN 25) Durchflusswerte (Beispiele) Berechnungsgrundlagen → Seite 61 Turn down Durchfluss Maximale Messabweichung [kg/h] bzw.
  • Seite 61: Einbaubedingungen

    Proline Promass 40 10 Technische Daten Einfluss Messstofftemperatur Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozesstemperatur, beträgt die Messabweichung der Messaufnehmer typisch ±0,0003% vom Endwert/°C (±0,0001% vom Endwert/°F). Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabweichung beim Massedurchfluss dargestellt.
  • Seite 62: Umgebungsbedingungen

    10 Technische Daten Proline Promass 40 10.1.8 Einsatzbedingungen (Umgebungsbedingungen) Umgebungstemperatur Messaufnehmer, Messumformer • Standard: –20…+60 °C (-4…+140°F) • Optional: –40…+60 °C (-40…+140°F) Hinweis: • Montieren Sie das Messgerät an einer schattigen Stelle. Direkte Sonneneinstrahlung ist zu vermeiden, insbesondere in wärmeren Klimaregionen.
  • Seite 63 Proline Promass 40 10 Technische Daten Druckverlust (SI-Einheiten) Der Druckverlust hängt von den Messstoffeigenschaften und dem vorhandenen Durchfluss ab. Er kann für Flüssigkeiten annäherungsweise mit folgenden Formeln berechnet werden: 2 m · ⋅ Reynoldszahl ------------------------- - π d υ ρ...
  • Seite 64: 10.1.10 Konstruktiver Aufbau

    Druckverlust (US-Einheiten) Der Druckverlust hängt vom Nenndurchmesser und den Mediumseigenschaften ab. Bei Endress+Hauser erhalten Sie die PC-Software "Applicator", mit der sich der Druckverlust in US-Einheiten berechnen lässt. Im Programm "Applicator" sind alle wichtigen Gerätedaten enthalten, was eine Optimierung der Messsystem-Anordnung ermöglicht.
  • Seite 65: 10.1.11 Anzeige- Und Bedienoberfläche

    • Bei Umgebungstemperaturen unter –20 °C (–4 °F) kann die Ablesbarkeit des Displays beeinträchtigt werden Sprachen Anzeigesprachen: Französisch, Spanisch, Italienisch, Niederländisch, Portugisisch, Deutsch, Englisch Fernbedienung • HART-Protokoll (Handbediengerät) • Konfigurations- und Serviceprogramm "FieldCare" von Endress+Hauser • Konfigurationsprogramme AMS (Fisher Rosemount), SIMATIC PDM (Siemens) Endress+Hauser...
  • Seite 66: 10.1.12 Zertifikate Und Zulassungen

    10.1.12 Zertifikate und Zulassungen Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, IECEX, NEPSI usw.) erhalten Sie bei Ihrer Endress+Hauser-Vertriebsstelle Auskunft. Alle für den Explosionsschutz relevanten Daten finden Sie in separaten Ex-Dokumentationen, die Sie bei Bedarf ebenfalls anfordern können. Lebensmitteltauglichkeit 3A-Zulassung Druckgerätezulassung...
  • Seite 67: Stichwortverzeichnis

    Proline Promass 40 Stichwortverzeichnis Stichwortverzeichnis Eingangskenngrößen ......56 Eingangssignal ....... . . 57 Anschluss Einlaufstrecken .
  • Seite 68 Stichwortverzeichnis Proline Promass 40 Impulsausgang Registrierte Warenzeichen ......10 siehe Frequenzausgang Reinigung Inbetriebnahme Außenreinigung ......40 Dichteabgleich .
  • Seite 69 Proline Promass 40 Stichwortverzeichnis Warenannahme ....... . 11 Wartung ........40 Werkstoffbelastungskurven .
  • Seite 70 Stichwortverzeichnis Proline Promass 40 Endress+Hauser...
  • Seite 71: Declaration Of Contamination

    Declaration of Contamination Erklärung zur Kontamination Because of legal regulations and for the safety of our employees and operating equipment, we need the "declaration of contamination", with your signature, before your order can be handled. Please make absolutely sure to include it with the shipping documents, or - even better - attach it to the outside of the packaging.
