Montage

Hydraulischer Anschluss

5.14 Hydraulischer Anschluss
Montageanleitung SP Dual | M1301221_de
A9910118 | Art.60671
VORLAUF
OUTFEED
DEPART CHAUDIÈRE
MANDATA CALDAIA

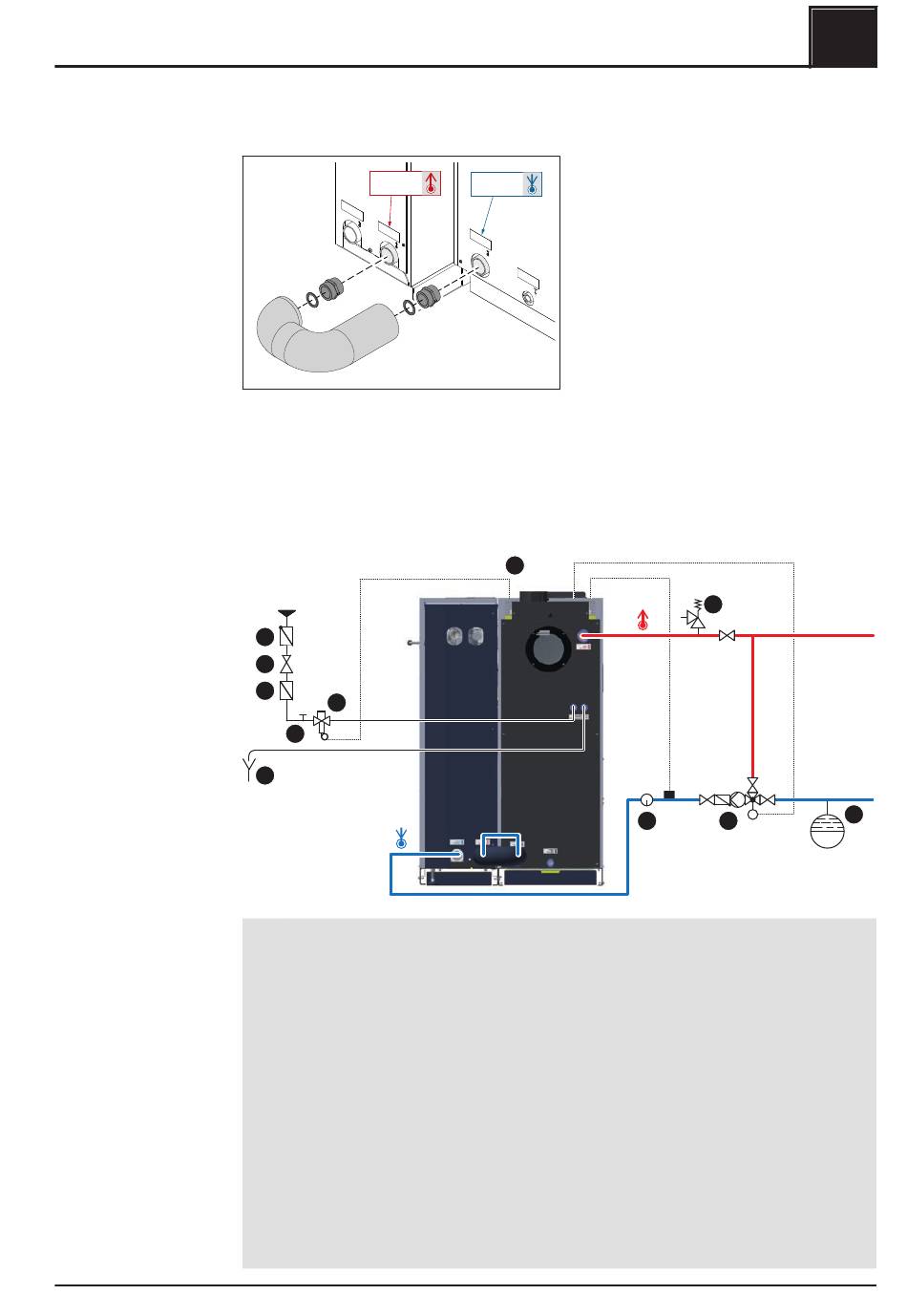

❒ Schutzkappe am Vorlaufanschluss der Pelletseinheit entfernen
❒ Verschraubung wie abgebildet beim Vorlaufanschluss montieren
❒ Zweite Verschraubung bei Rücklaufanschluss des Scheitholzkessels montieren
❒ Rohrverbindungsstück wie abgebildet bei den Verschraubungen montieren
➥ Mitgelieferte Dichtungen beilegen!
1.6
1.5
1.4
1.2
1.3
1.7
1 Thermische Ablaufsicherung
▪ Der Anschluss der thermischen Ablaufsicherung ist laut ÖNORM / DIN EN 303-5
und gemäß oben gezeigtem Schema durchzuführen
▪ Die Ablaufsicherung muss mit einem unter Druck stehenden Kaltwasser-
Leitungsnetz (Temperatur ≤ 15°C) unabsperrbar verbunden sein
▪ Bei einem Kaltwasserdruck von ≥ 6 bar ist ein Druckminderventil (1.5) erforderlich
Mindest-Kaltwasserdruck = 2 bar
1.1 Fühler der thermischen Ablaufsicherung
1.2 Thermische Ablaufsicherung (öffnet bei ca. 95°C)
1.3 Reinigungsventil (T-Stück)
1.4 Schmutzfänger
1.5 Druckminderventil
1.6 Rückflussverhinderer, um Stagnationswasser im Trinkwassernetz zu verhindern
1.7 Freier Auslauf ohne Gegendruck mit beobachtbarer Fließstrecke (z.B.
Ablauftrichter)
A9920118 | Art.60672
RÜCKLAUF
RETURN FEED
RETOUR CHAUDIÈRE
RITORNO CALDAIA
1.1
2
M
5 3
5
4
