5.8.10 Stellmotoren montieren

52

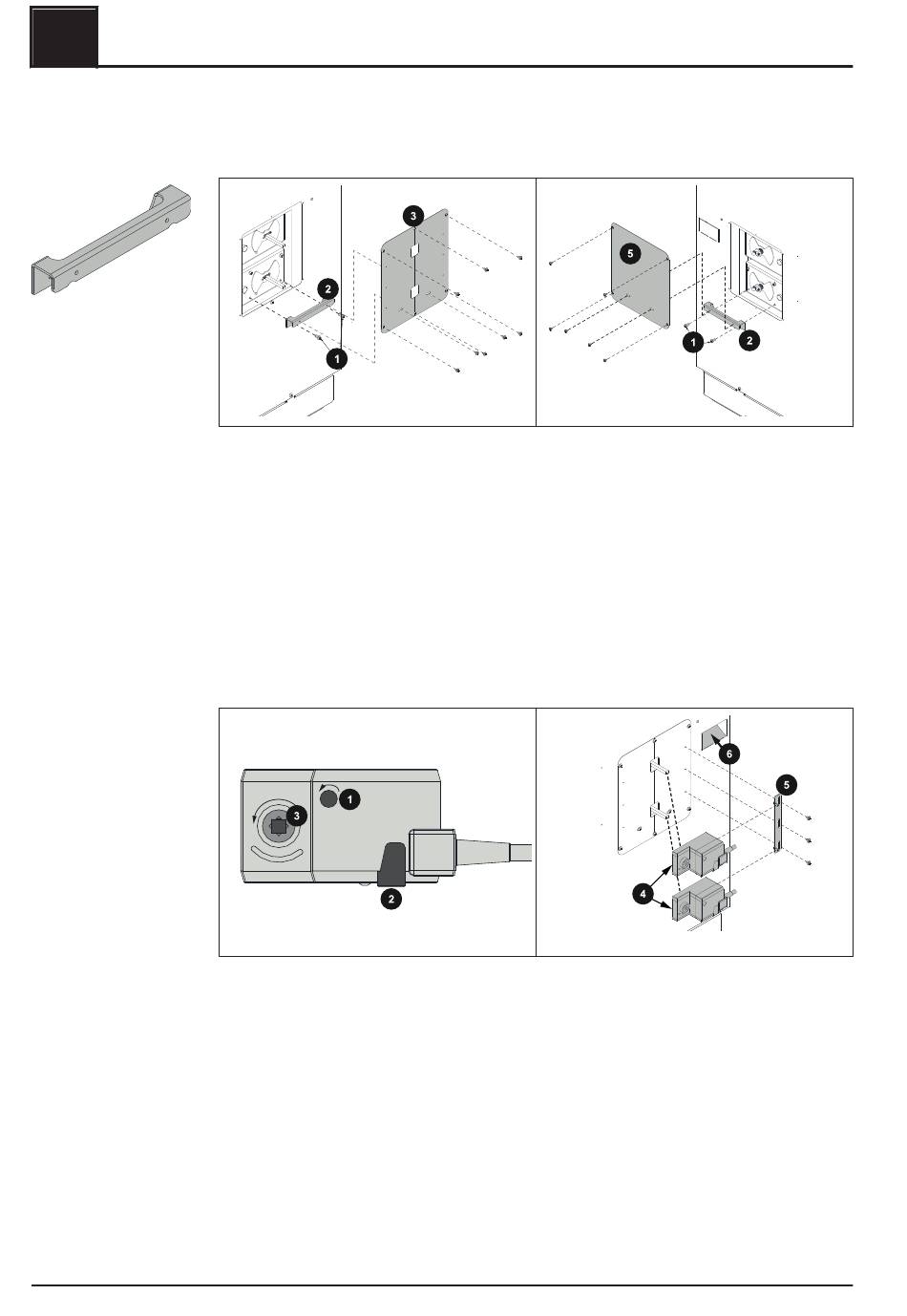

HINWEIS! Die Abbildungen zeigen einen Kessel mit Stellmotoren rechts
❒ Auf beiden Seiten die Schrauben (1) an der Unterkante des unteren Luftkanals
lösen und mit diesen Schrauben die Haltebügel (2) am Kanal fixieren
➥ Dient zur Stabilisierung der Seitenteile
An der Seite der Stellmotoren:
❒ Zweigeteiltes Abdeckblech (3) mit gewindefurchenden Schrauben am
Isolierseitenteil und am Haltebügel (1) montieren
An der gegenüberliegenden Seite:
❒ Abdeckblech (5) mit gewindefurchenden Schrauben am Isolierseitenteil und am
Haltebügel (1) montieren
WICHTIG: Luftklappen müssen am linken Anschlag stehen (geschlossen)
L
❒ Drehrichtung des Stellmotors (1) auf links (L) stellen
❒ Entriegelungstaste (2) drücken und Antrieb für die Welle zur Luftführung (3) bis
zum Anschlag nach links drehen
❒ Stellmotoren (4) an den Luftgestängen aufstecken
❒ Drehmomentstütze (5) platzieren und die Schrauben leicht anziehen
❒ Stellmotoren (4) gerade ausrichten und Schrauben an der Drehmomentstütze
festziehen
❒ Vorgestanzte Öffnung für Kabelkanal an der Isolierung eindrücken (6)
❒ Aufkleber am Stellmotorenkabel in der Nähe der Stecker anbringen
➥ Primärluft = oberer Stellmotor / Sekundärluft = unterer Stellmotor
❒ Kabel von beiden Stellmotoren über Kabelkanal nach oben zur Regelung verlegen
