Montage
Scheitholzkessel montieren

5.8.4 Isolierung montieren

Montageanleitung SP Dual | M1301221_de
WICHTIG: Einzelne Teile der Kesselisolierung sind mit einer Schutzfolie versehen.
Diese ist unmittelbar vor der Montage zu entfernen!
2
3

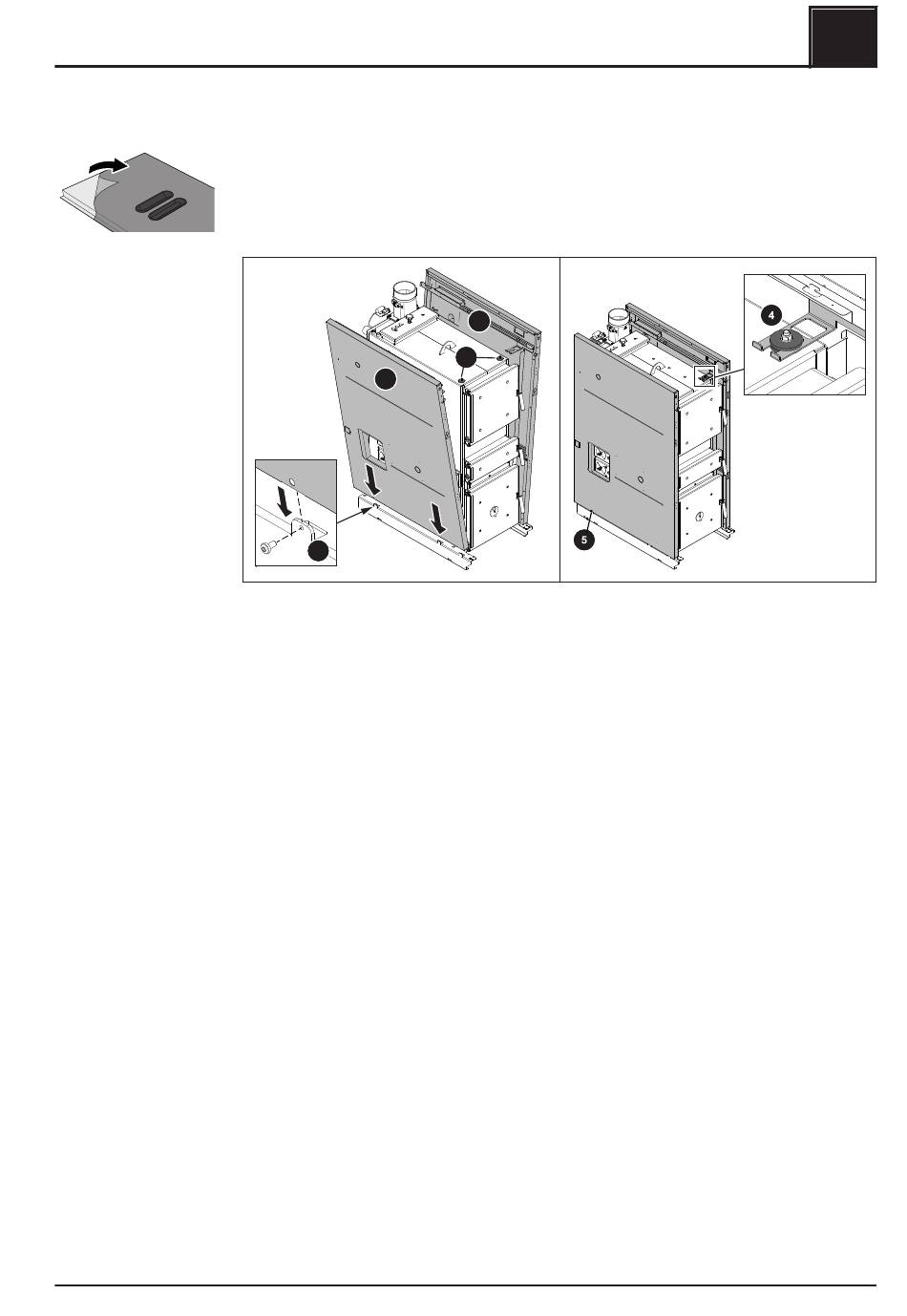

❒ Je eine große Beilagscheibe (1) auf Gewindebolzen rechts und links oben am
Kessel auflegen
❒ Seitenteile (2) am Kessel-Sockel bei Lasche (3) einfädeln und an Kessel drücken
➥ Bohrung am Seitenteil muss mit Bohrung in Lasche (3) übereinstimmen
❒ Seitenteile (2) mit Halterungen oben am Gewindebolzen positionieren und mit
großer und kleiner Beilagscheibe sowie Mutter leicht fixieren (4)
❒ Seitenteile (2) rechts und links unten bei Lasche am Kessel-Sockel mit
gewindefurchenden Schrauben befestigen (5)
2
1
5
