Aufstellung im Heizraum

5.6.3 Transport im Heizraum

5.6.4 Bedienungs- und Wartungsbereiche der Anlage

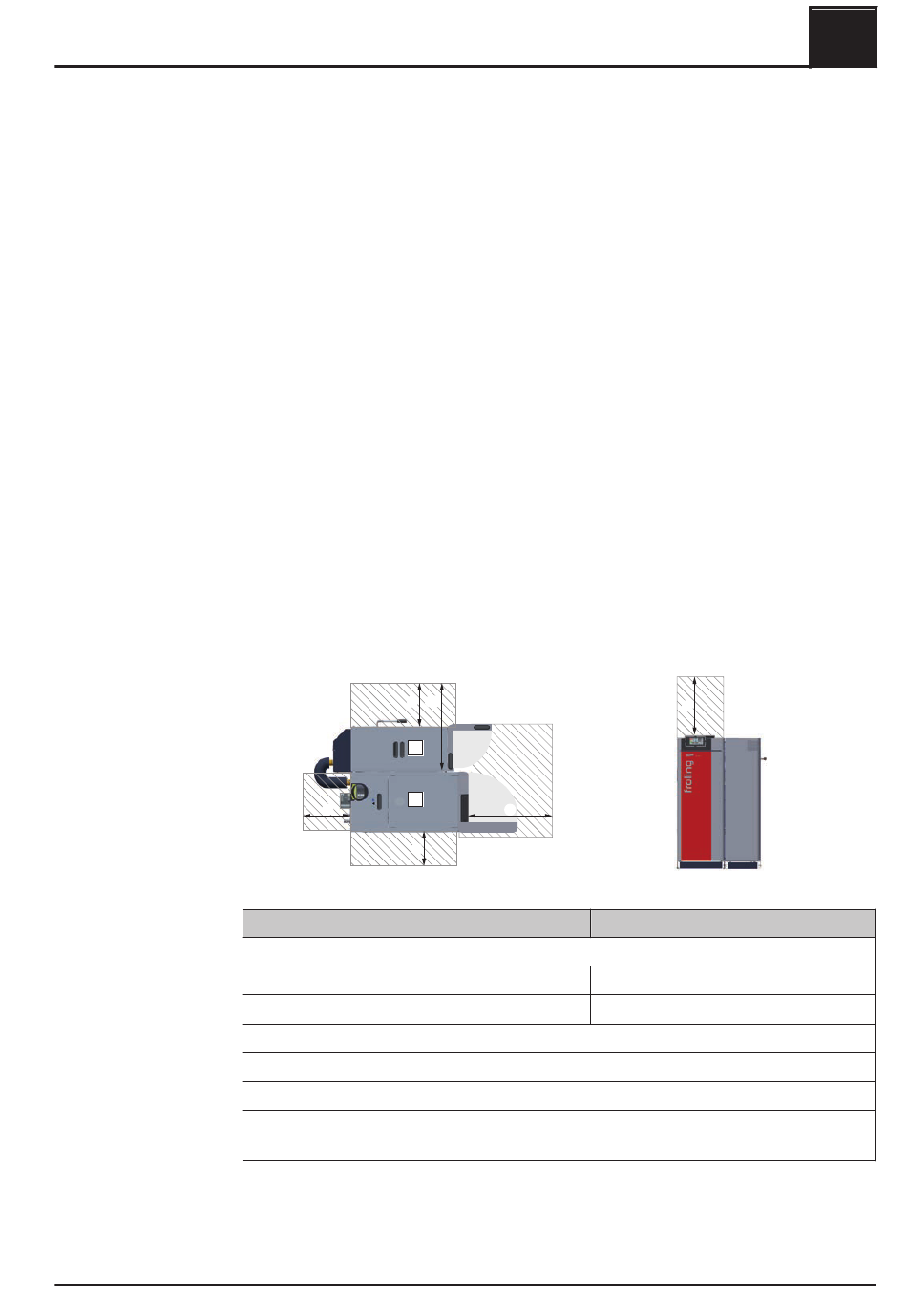

Bedienungs- und Wartungsbereiche SP Dual

Montageanleitung SP Dual | M1301221_de
❒ Kranhaken an der darunterliegenden Kranöse befestigen und Pelletseinheit
anheben
❒ Hubwagen oder ähnliche Hubvorrichtung mit entsprechender Tragkraft am
Grundrahmen positionieren
❒ Anheben und zur vorgesehenen Position im Aufstellungsraum transportieren
➥ Dabei Bedienungs- und Wartungsbereiche der Anlage beachten!
▪ Generell ist die Anlage so aufzustellen, dass sie von allen Seiten zugänglich ist
und eine schnelle, problemlose Wartung erfolgen kann!
▪ Regionale Vorgaben zu notwendigen Wartungsbereichen für die
Kaminüberprüfung sind zusätzlich zu den angegebenen Abständen einzuhalten!
▪ Bei der Aufstellung der Anlage die jeweils gültigen Normen und Verordnungen
beachten!
▪ Zusätzlich Normen für Schallschutz beachten!
(ÖNORM H 5190 - Schallschutztechnische Maßnahmen)
B
2
1
C
D
1... Scheitholzkessel S4 Turbo F | 2... Pelletseinheit
SP Dual 22-28
A
B
600 / 300 mm
B1 1030 / 730 mm
C
D
E
1. Bei Verwendung des optionalen WOS-Antriebs oder WOS-Hebel an der linken Seite
2. Bei Verwendung des WOS-Hebels an der linken Seite
3. Wartungsbereich zum Ausbau der WOS-Federn nach oben
B1
A
800 mm
1)
1)
500 mm
200 / 800 mm
500 mm
E
SP Dual 32-40
700 / 400 mm
1)
1130 / 830 mm
1)
2)
3)
5
35
