3.8 Kaminanschluss / Kaminsystem

3.8.1 Zugbegrenzer

3.8.2 Messöffnung
16
Gemäß EN 303-5 ist die gesamte Abgasanlage so auszuführen, dass möglichen
Versottungen, ungenügendem Förderdruck und Kondensation vorgebeugt wird. In
diesem Zusammenhang weisen wir darauf hin, dass im zulässigen Betriebsbereich
des Kessels Abgastemperaturen auftreten können, die niedriger als 160 K über der
Raumtemperatur sind.
Die Abgastemperaturen im gereinigten Zustand und die weiteren Abgaswerte sind der
folgenden Tabelle zu entnehmen.
Anschluss auf kürzestem Weg und möglichst unter 30 - 45 Grad zum Kamin steigend
herstellen und Verbindungsstück isolieren. Die gesamte Abgasanlage - Kamin und
Verbindung - ist nach EN 13384-1 zu berechnen.
Weiters gelten die örtlichen bzw. gesetzlichen Vorschriften!
HINWEIS! Der Kamin muss vom Rauchfangkehrer / Kaminkehrer genehmigt werden!
HINWEIS! Laut TRVB H 118 (nur Österreich) ist im Verbindungsstück (Rauchrohr) in
unmittelbarer Nähe des Heizkessels eine Verpuffungsklappe anzuordnen. Die
Situierung ist so vorzunehmen, dass eine Gefährdung von Personen ausgeschlossen
wird!
Generell wird der Einbau eines Zugbegrenzers empfohlen. Wird der in den Daten zur
Auslegung des Abgassystems angeführte maximal zulässige Förderdruck
überschritten, ist der Einbau eines Zugbegrenzers erforderlich!
HINWEIS! Anbringung des Zugbegrenzers direkt unter der Einmündung der
Abgasleitung, da hier ein ständiger Unterdruck gewährleistet ist.
Für die Emissionsmessung der Anlage ist im Verbindungsstück zwischen Kessel und
Kaminsystem eine geeignete Messöffnung einzurichten.

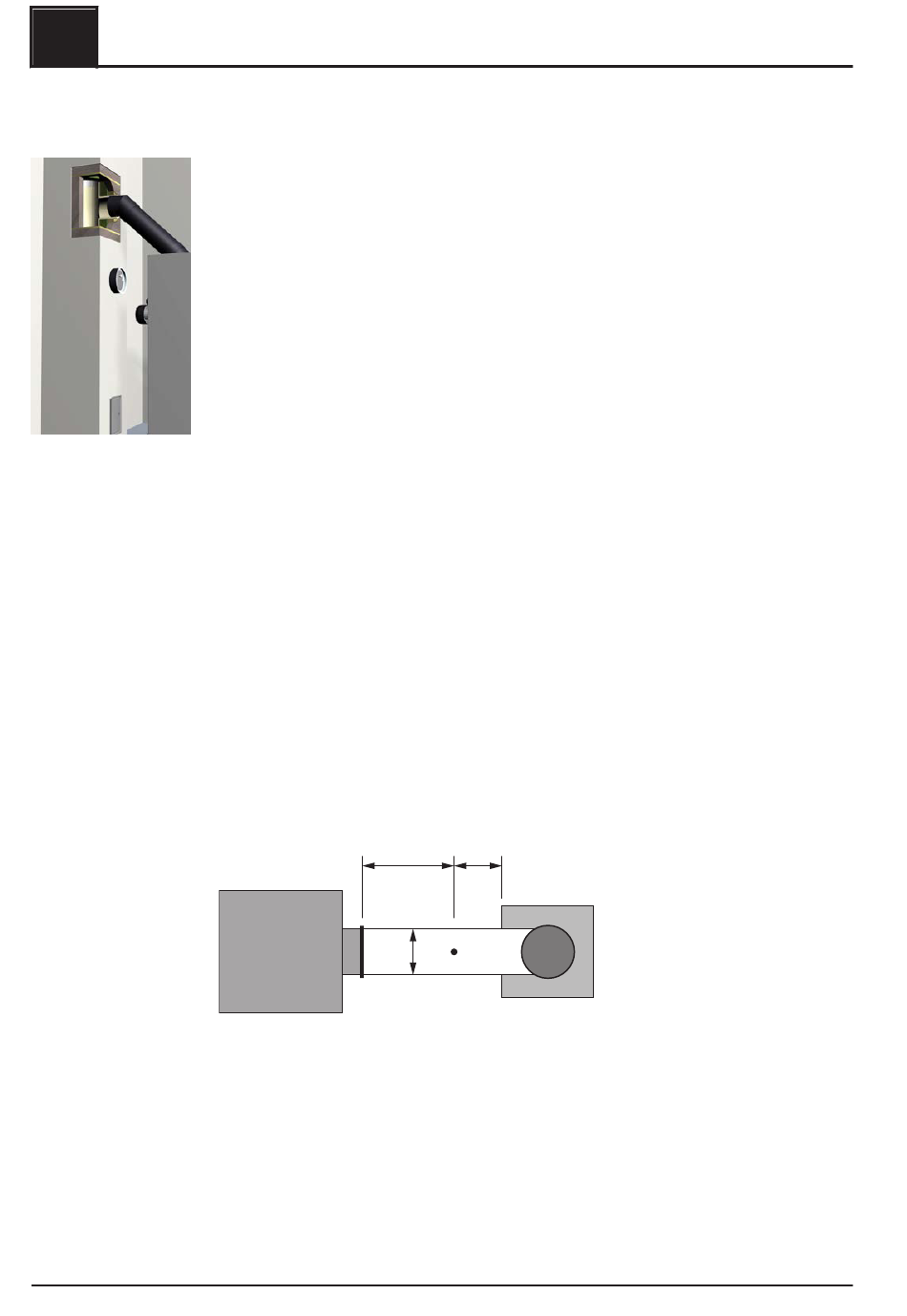

Vor der Messöffnung (M) soll sich in einem Abstand, der etwa dem zweifachen
Durchmesser (D) des Verbindungsstückes entspricht, eine gerade Einlaufstrecke
befinden. Nach der Messöffnung ist eine gerade Auslaufstrecke in einem Abstand, der
etwa dem einfachen Durchmesser des Verbindungsstückes entspricht, vorzusehen.
Die Messöffnung ist während des Betriebs der Anlage stets geschlossen zu halten.
Der Durchmesser der verwendeten Messsonde des Fröling Werkskundendienstes
beträgt 14 mm. Zur Vermeidung von Messfehlern durch Falschlufteintritt darf die
Messöffnung einen Durchmesser von 21 mm nicht überschreiten.
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
2 x D D
D
M
Ausführungshinweise
Kaminanschluss / Kaminsystem
