6.4 Hydraulischer Anschluss

M2250322_de | Montageanleitung Holzhackschnitzelkessel T4e 200-350

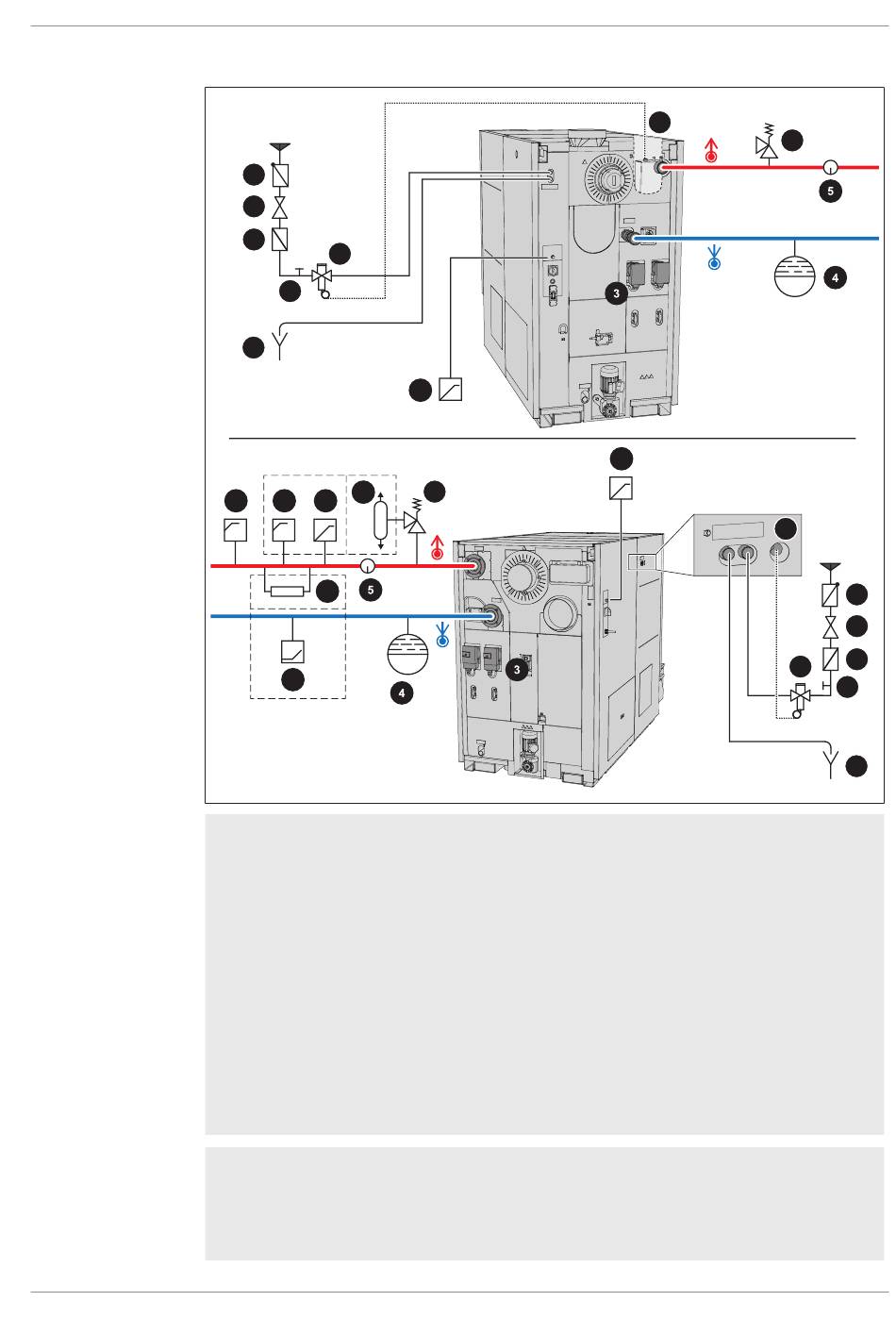

T4e 200-250:
1.6
1.5
1.4
1.2
1.3
1.7
T4e 300-350:
6
7.2
8.1 8.2
T
P P
9
P
10
1 Thermische Ablaufsicherung
▪ Der Anschluss der thermischen Ablaufsicherung ist laut ÖNORM / DIN EN 303-5 und
gemäß oben gezeigtem Schema durchzuführen
▪ Die Ablaufsicherung muss mit einem unter Druck stehenden Kaltwasser-Leitungsnetz
(Temperatur ≤ 15°C) unabsperrbar verbunden sein
▪ Bei einem Kaltwasserdruck von ≥ 6 bar ist ein Druckminderventil (1.5) erforderlich
Mindest-Kaltwasserdruck = 2 bar
1.1 Fühler der thermischen Ablaufsicherung
1.2 Thermische Ablaufsicherung (öffnet bei ca. 95°C)
1.3 Reinigungsventil (T-Stück)
1.4 Schmutzfänger
1.5 Druckminderventil
1.6 Rückflussverhinderer, um Stagnationswasser im Trinkwassernetz zu verhindern
1.7 Freier Auslauf ohne Gegendruck mit beobachtbarer Fließstrecke (z.B. Ablauftrichter)
2 Sicherheitsventil
▪ Anforderungen an Sicherheitsventile laut DIN EN ISO 4126-1
▪ Mindestdurchmesser am Einlass des Sicherheitsventils laut EN 12828:
DN15 (≤ 50 kW), DN20 (> 50 bis ≤ 100 kW), DN25 (> 100 bis ≤ 200 kW), DN32 (> 200
bis ≤ 300 kW), DN40 (> 300 bis ≤ 600 kW), DN50 (> 600 bis ≤ 900 kW)
T
7.1
2
1.1
7.1
T
1.1
Montage | 6
2
1.6
1.5
1.4
1.2
1.3
1.7
