Stellmotoren Links - Froling SP Dual Montageanleitung

Montage
Scheitholzkessel montieren

Stellmotoren links

Montageanleitung SP Dual | M1301221_de

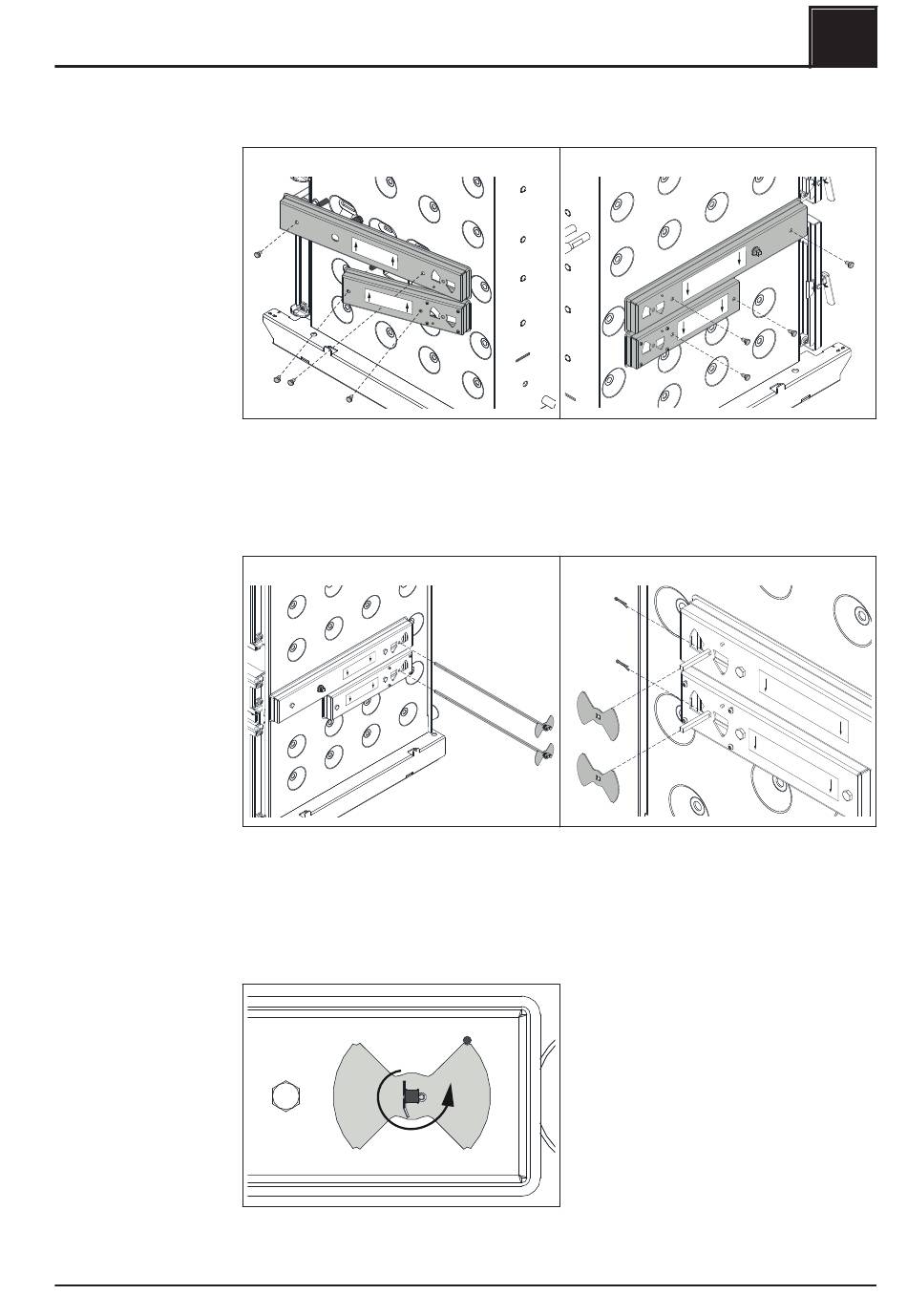

Demontage rechte Seite:
❒ Beide Luftkanäle an der linken und rechten Seite demontieren
❒ Luftkanäle an der jeweils anderen Seite wieder montieren
➥ Pfeil am Aufkleber der Luftkanäle zeigt nun nach unten!
➥ Schrauben nur leicht anziehen!
Rechte Seite
❒ Beide Luftgestänge an der rechten Seite des Kessels einführen
➥ Luftklappen mit Feder liegen an den rechten Luftkanälen an!
❒ Luftklappen an der linken Seite auf Luftgestänge stecken und mit Splint sichern
➥ ACHTUNG: Luftklappen müssen sich in gleicher Stellung befinden wie die
gegenüberliegenden!
❒ Beide Luftgestänge bis zum Anschlag gegen den Uhrzeigersinn drehen
➥ Auf Leichtgängigkeit der Luftgestänge achten
❒ Schrauben an den Luftkanälen festziehen
Montage linke Seite:
Linke Seite:
