Montage
Abschließende Arbeiten
5.15 Abschließende Arbeiten

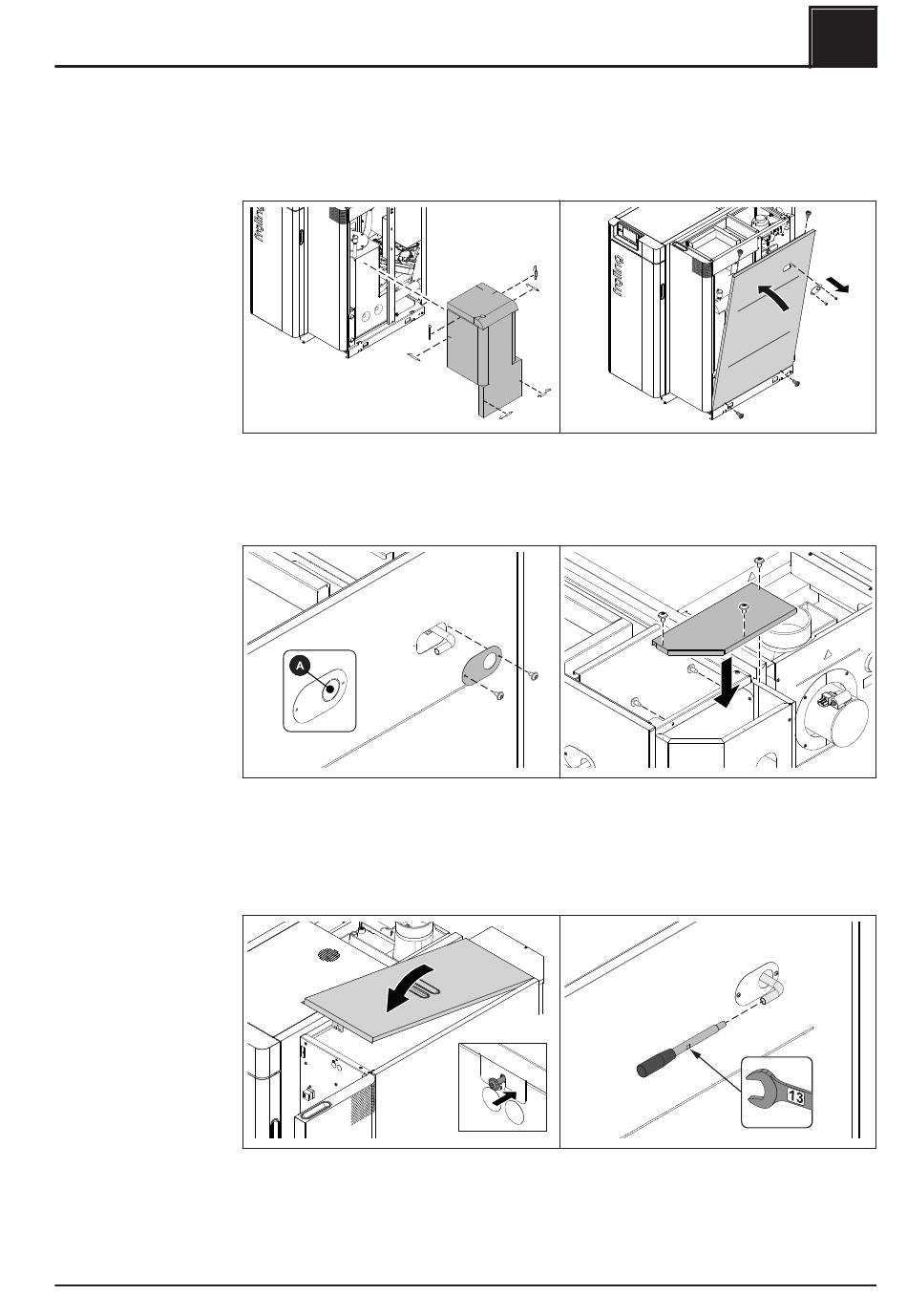

5.15.1 Verkleidung der Pelletseinheit montieren
Montageanleitung SP Dual | M1301221_de
❒ Wärmedämmung an der Pelletseinheit anbringen und mit Spannfedern fixieren
❒ Blende des WOS-Hebels von Seitenteil entfernen
❒ Seitenteil in Laschen am Kesselboden einfädeln und fixieren
❒ Vorgestanzte Ausnehmung (A) für den WOS-Hebel aus Blende entfernen
➥ Überstände bei Bedarf mit Halbrundfeile entgraten
❒ Blende auf WOS-Hebel schieben und am Seitenteil fixieren
❒ Abdeckung am Rückenteil der Pelletseinheit montieren
❒ Oberen Deckel an der Hinterseite einfädeln und vorne mit Sicherungsschraube
fixieren
❒ WOS-Griff in Hebel schrauben
❒ Isoliertür der Pelletseinheit schließen
