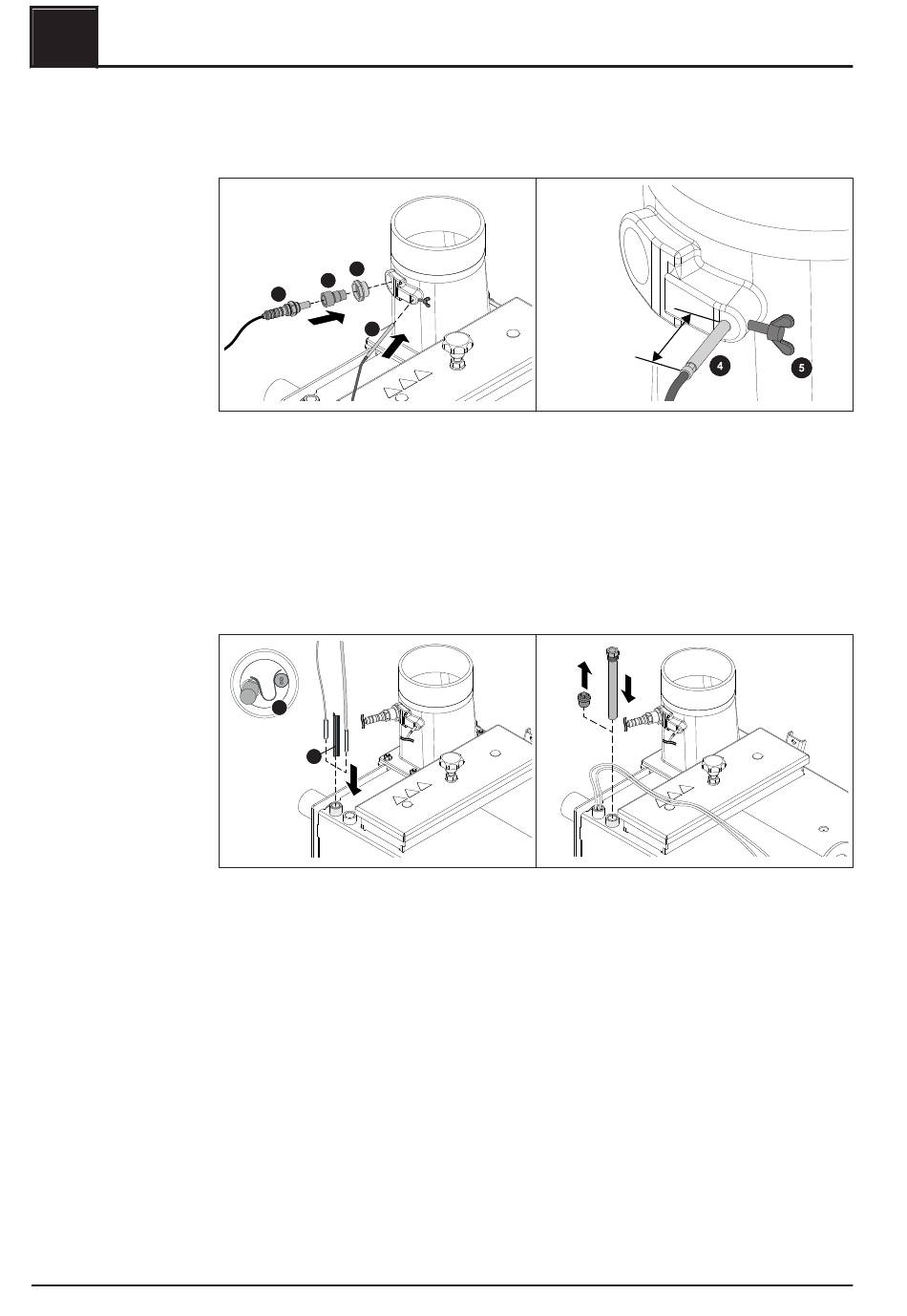

5.8.3 Lambdasonde, Abgasfühler und Tauchhülse montieren
46
1
2
3
4
❒ Buchse (1) in Abgasstutzen eindrehen und leicht festziehen
❒ Adapter (2) in Buchse schrauben (nur bei Lambdasonde NTK OZA685 – Art. Nr.
69400)
❒ Lambdasonde (3) eindrehen und mit Sechskant-Schlüssel (22 mm) leicht
festziehen
❒ Abgasfühler (4) so einschieben, dass noch ca. 20 mm aus der Hülse ragen und
Position mit Flügelschraube (5) fixieren
❒ Verlängerungskabel für Lambdasonde anstecken
1
1
❒ Kesselfühler und STB-Kapillar mit Andruckfeder (1) in Tauchhülse bei
Kesselvorlauf schieben
❒ Vormontierten Blindstopfen aus Muffe neben Tauchhülse entfernen und
mitgelieferte Tauchhülse der thermischen Ablaufsicherung eindichten
➥ Thermische Ablaufsicherung ist nicht im Lieferumfang enthalten!
Fröling GesmbH | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Montage
Scheitholzkessel montieren
20 mm
