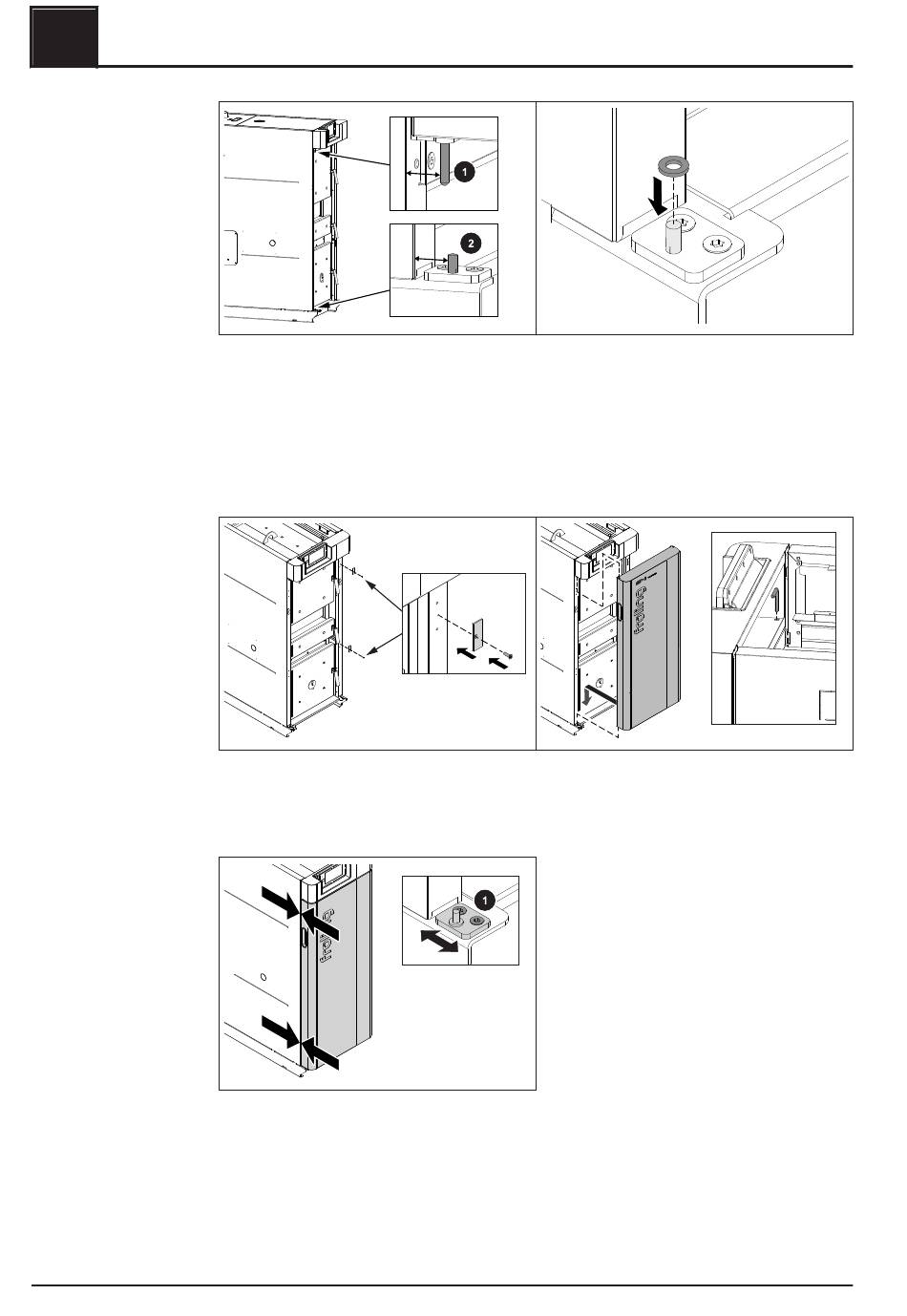

❒ Abstand von Seitenteil zu Scharnierbolzen an der oberen Halterung messen (1)
❒ Abstand von Seitenteil zu Passkerbstift an der unteren Türhalterung messen (2)
➥ Beide Abstände müssen ident sein!
➥ Wenn erforderlich, Lage der unteren Türhalterung korrigieren und Türhalterung
fixieren
❒ Beilagscheibe am Passkerbstift positionieren
❒ Gegenplatten für Magnetschnapper am Seitenteil auf gegenüberliegender Seite
des Türanschlags montieren
❒ Isoliertür unten am Passkerbstift einhängen und oben mit Türstift sichern
❒ Kontrollieren, dass der Luftspalt zwischen Seitenteil und Isoliertür über die
gesamte Höhe des Kessels gleichmäßig ist
➥ Wenn erforderlich, Position der unteren Türhalterung (1) anpassen
