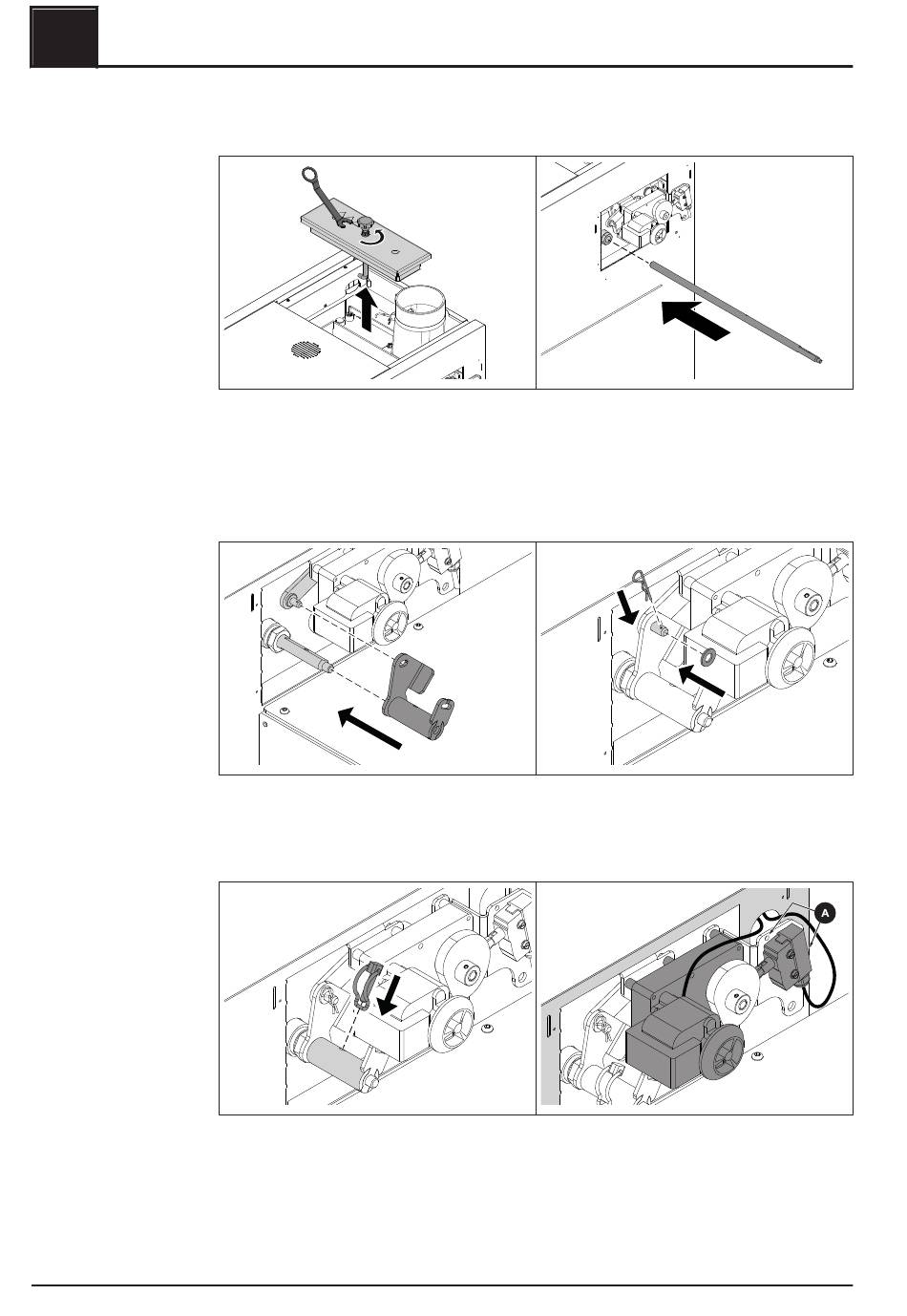

5.10 Welle des automatischen WOS montieren (optional)

54
❒ Kontermutter am Wärmetauscherdeckel lockern, Sterngriffschraube drehen und
Wärmetauscherdeckel abnehmen
❒ Einhängeblech samt WOS-Federn anheben und Welle einfädeln
❒ Welle zur Gänze einschieben und an der gegenüberliegenden Seite bei
vormontierter Buchse einfädeln
❒ Schwenkhebel auf Welle schieben und Splintbolzen des darüber liegenden
Mitnehmers einfädeln
❒ Splintbolzen mit Beilagscheibe und Federstecker fixieren
❒ Schwenkhebel an der Welle mit Rohrklappstecker sichern
❒ Kabel des Antriebs und des Endschalters über Kabeltasse zur Regelung verlegen
❒ Zugentlastung an den dafür vorgesehenen Positionen (A) herstellen
