Hydraulischer Anschluss

34
Bei Nachrüstung der Pelletseinheit am S1 Turbo F wird der Rücklauf aufgrund der
geänderten Wasserführung an der Pelletseinheit angeschlossen. In diesem Fall ist vor
dem Anschluss die Rücklaufleitung am S1 Turbo F zu demontieren.

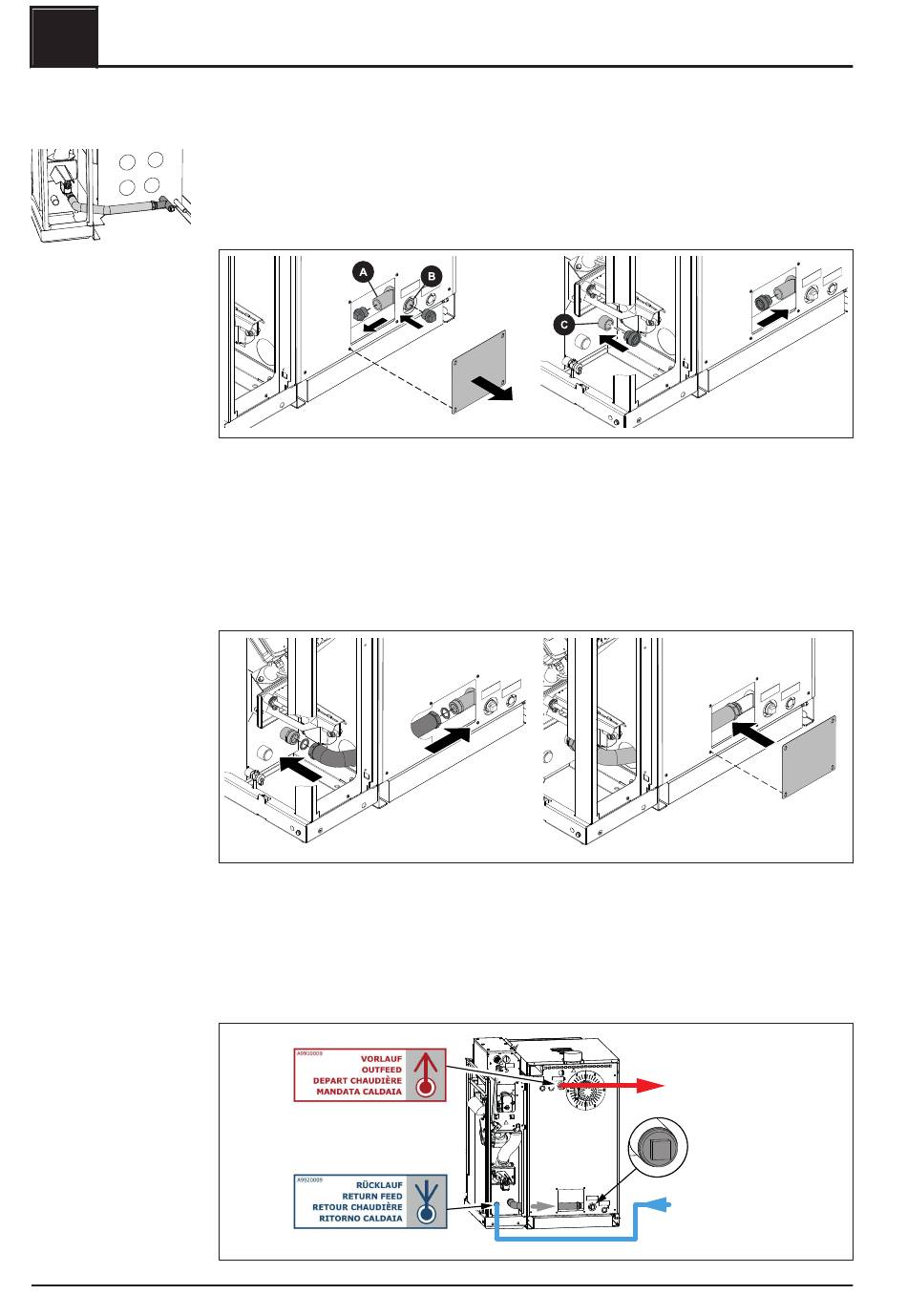

❒ Vier Linsenkopfschrauben M4 x 8 der Blende am Rücklauf lockern und Blende
aushängen
❒ Stopfen am linken Abgang (A) des Rücklaufs lösen und diesen am hinteren
Abgang (B) dicht einschrauben
❒ Gewindestutzen vom mitgelieferten Rohrverbindungsstück lösen und am Vorlauf
der Pelletseinheit (C) bzw. am Rücklauf des Scheitholzkessels (A) dicht
einschrauben
❒ Rohrverbindungsstück wie abgebildet einfädeln und bei den Verschraubungen
montieren
➥ Mitgelieferte Dichtungen beilegen!
❒ Blende wieder einhängen und mit vier Linsenkopfschrauben M4 x 8 fixieren
Anschluss-Schema:
