Scheitholzkessel montieren
5.8.4 WOS-Hebel montieren
5.8.5 Antrieb des automatischen WOS montieren (optional)
Montageanleitung SP Dual compact | M1820821_de

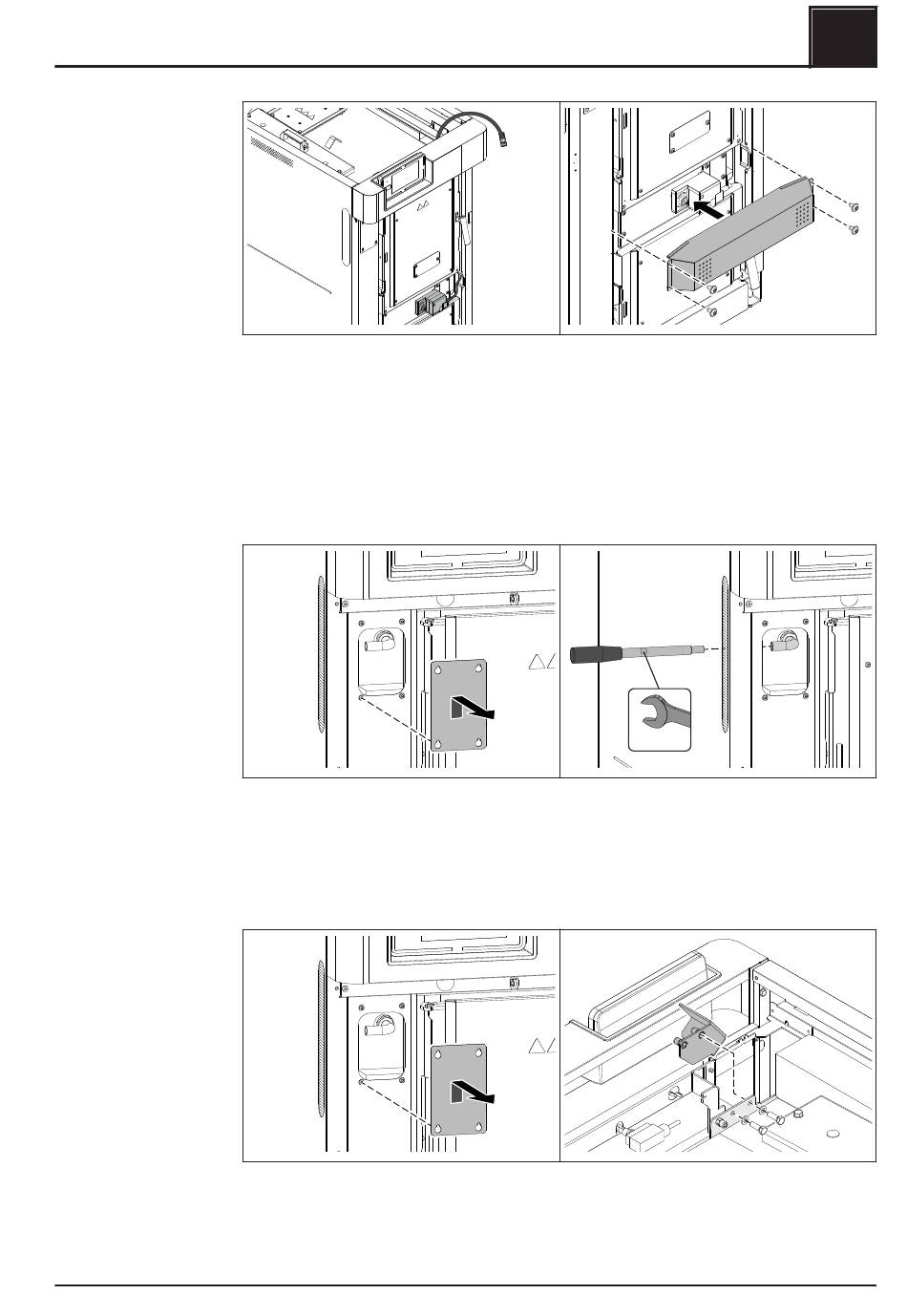

❒ Kabel des Stellmotors über Kabelkanal im rechten Seitenteil nach oben verlegen
❒ Blende der Luftregelung mit vier Schrauben fixieren
HINWEIS: Bei Verwendung des automatischen WOS entfällt die Montage des WOS-
Hebels!
❒ Schrauben etwas lockern und Blende am linken Seitenteil aushängen
❒ WOS-Hebel in Welle einschrauben und an der abgeflachten Stelle mit
Schraubenschlüssel festdrehen
❒ Schrauben etwas lockern und Blende am Seitenteil aushängen
❒ Anschlag des WOS-Hebels hinter Bedienteil demontieren
➥ Anschlag wird nicht mehr benötigt!
SW 13 mm
