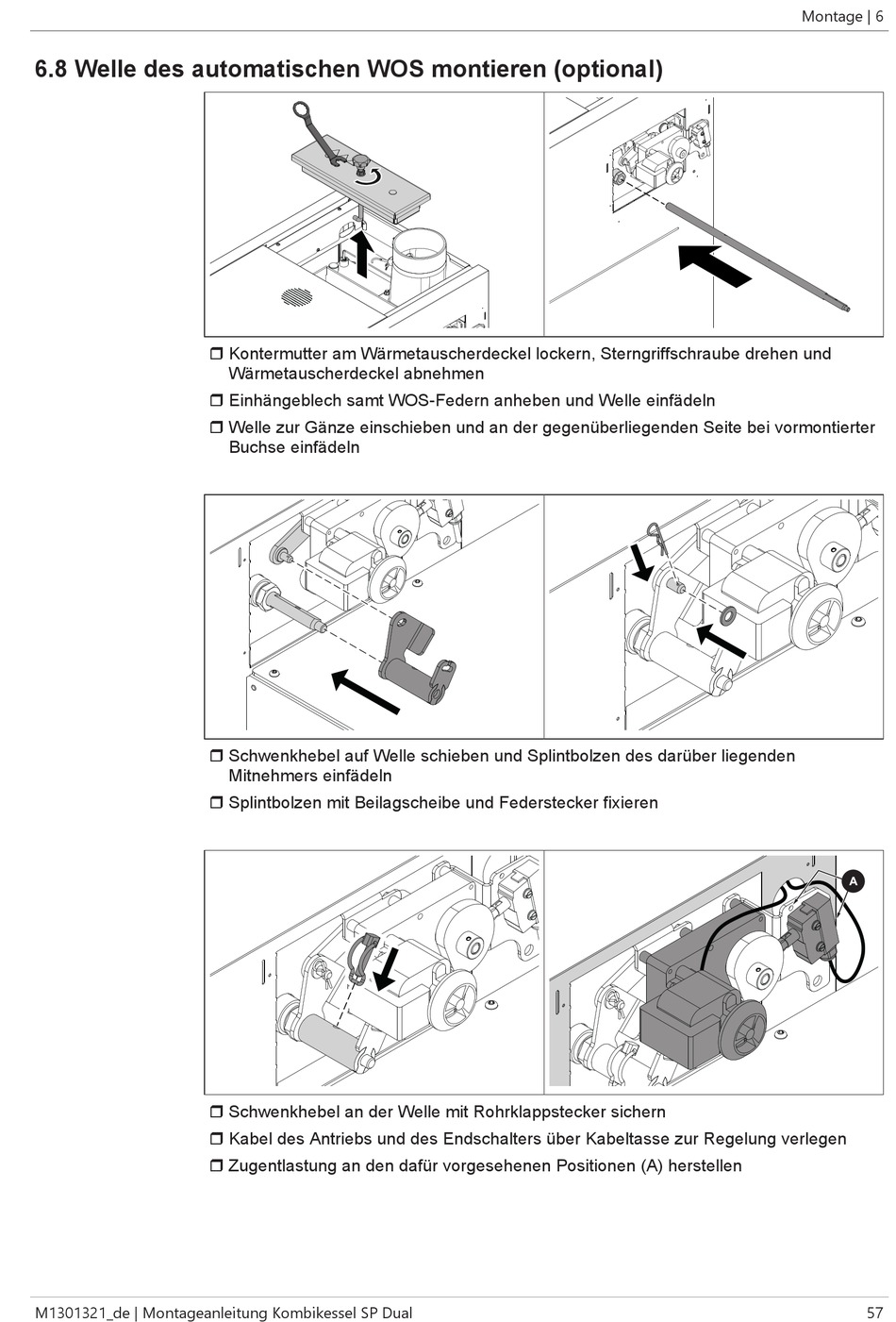

6.8 Welle des automatischen WOS montieren (optional)

M1301321_de | Montageanleitung Kombikessel SP Dual
r Kontermutter am Wärmetauscherdeckel lockern, Sterngriffschraube drehen und
Wärmetauscherdeckel abnehmen
r Einhängeblech samt WOS-Federn anheben und Welle einfädeln
r Welle zur Gänze einschieben und an der gegenüberliegenden Seite bei vormontierter
Buchse einfädeln
r Schwenkhebel auf Welle schieben und Splintbolzen des darüber liegenden
Mitnehmers einfädeln
r Splintbolzen mit Beilagscheibe und Federstecker fixieren
r Schwenkhebel an der Welle mit Rohrklappstecker sichern
r Kabel des Antriebs und des Endschalters über Kabeltasse zur Regelung verlegen
r Zugentlastung an den dafür vorgesehenen Positionen (A) herstellen
Montage | 6
57
