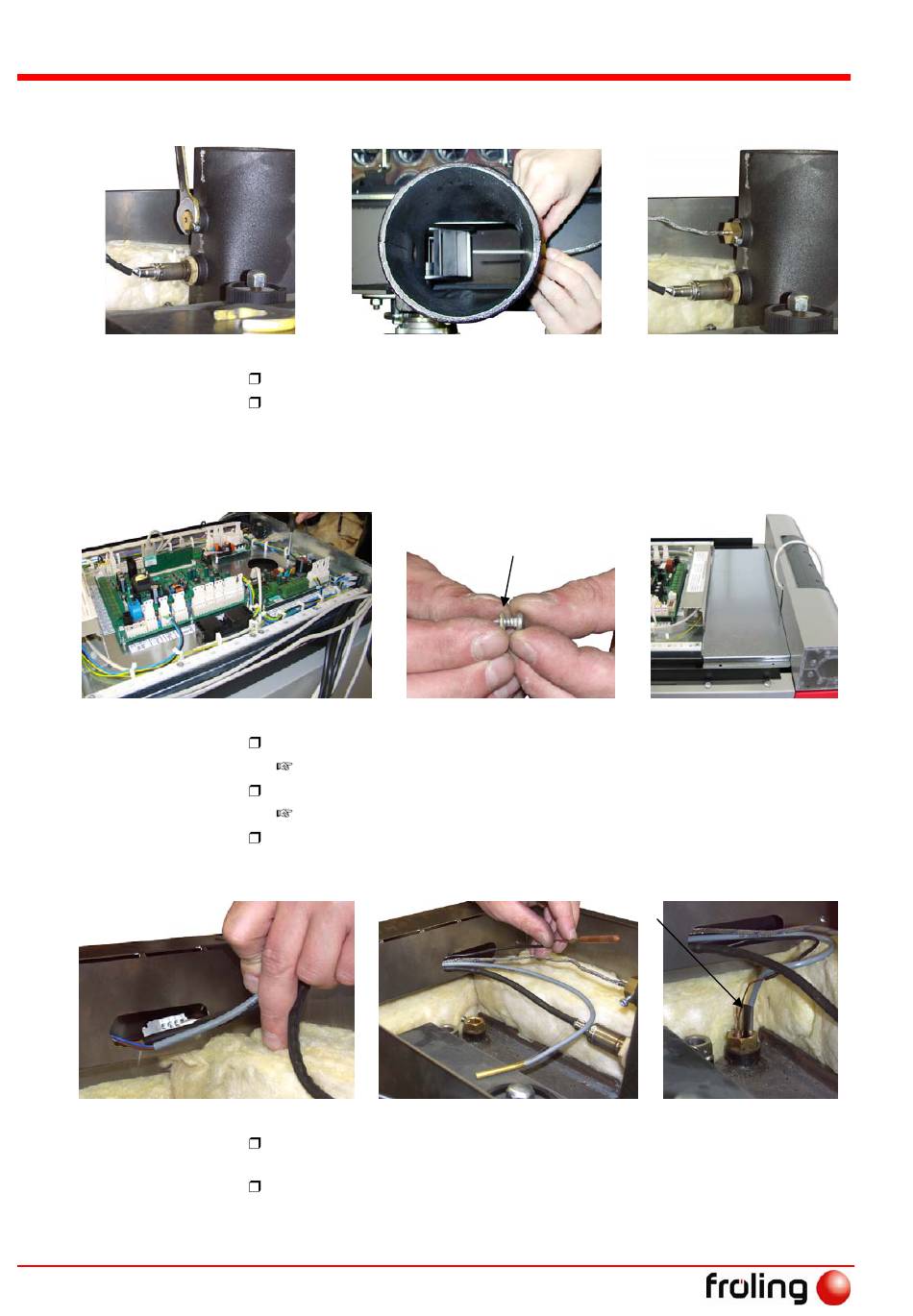

3.5.9 Abgasfühler montieren

3.5.10 Steuerung montieren

Seite 32
M0970409
Messingbuchse für Abgasfühler einschrauben
Abgasfühler so weit einschieben, dass noch ca. 20 mm des Fühlers
aus der Buchse herausragen und mir Fixierschraube leicht fixieren
Steuerungsblech bei Kabeltasse aufstecken
Dabei auf das Einfädeln der Zapfen achten!
Steuerungsblech an der Kabeltasse mit Blechschrauben befestigen
Je eine Kontaktscheibe (1) beilegen!
Luftführungsblech zwischen Bedienteil und Steuerungsblech
auflegen und mit Blechschrauben fixieren
Kabel von Lambdasonde und Abgasfühler durch den Kabelkanal zur
Steuerung verlegen
Kesselfühler und Fühler des Sicherheitstemperaturbegrenzers (STB)
nach hinten verlegen und mit Klemmfeder (1) in rechte Tauchhülse
einschieben
1
1
Montage
S4 Turbo 15-40
