5.8.7 Regelungskasten montieren

5.8.8 Lambdasonde, Fühler und thermische Ablaufsicherung montieren
46

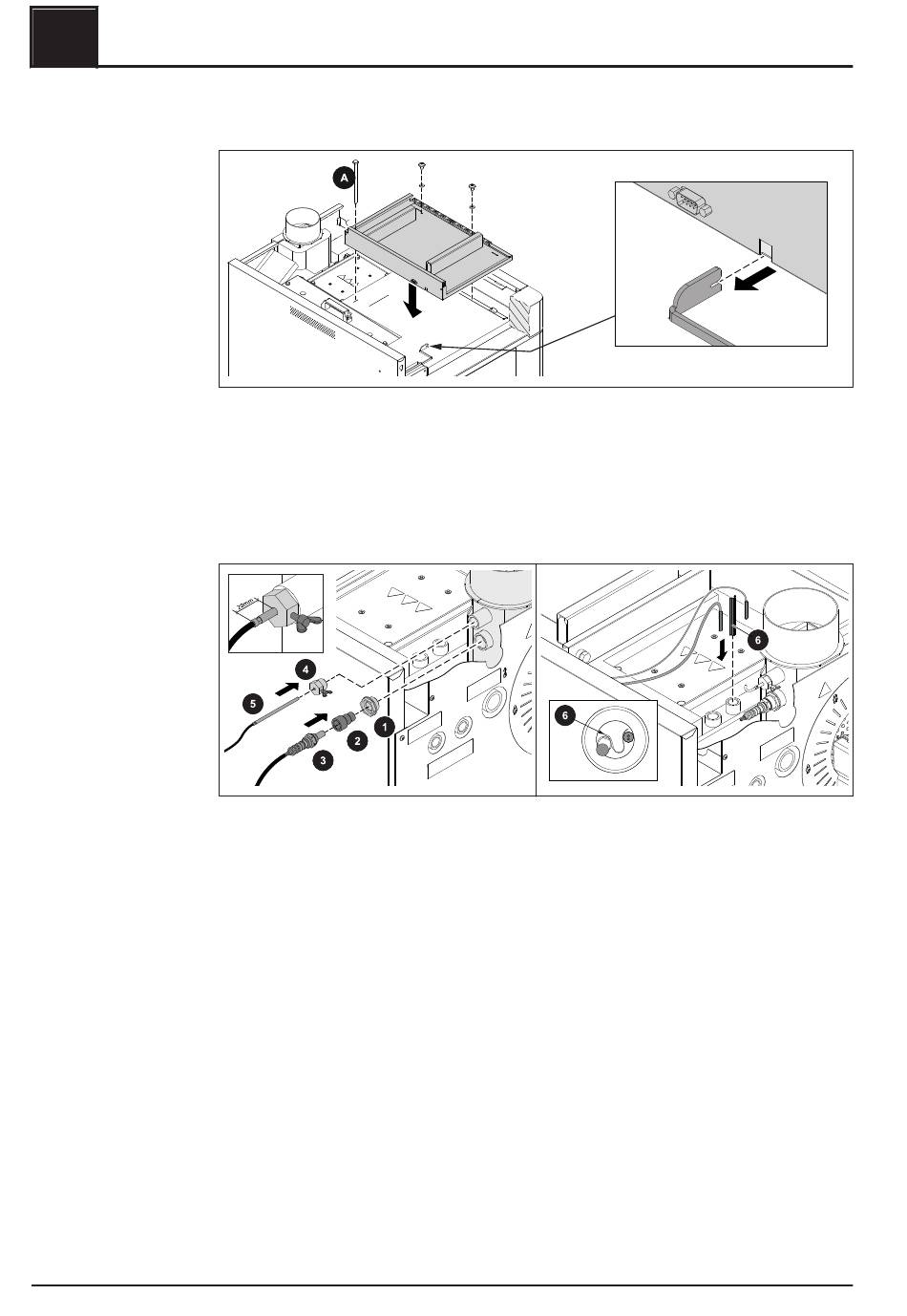

❒ Regelungskasten am Kessel auflegen
➥ Dabei Ausschnitt neben Service-Schnittstelle in Schlitz am Haltebügel fädeln
❒ Regelungskasten mit zwei Schrauben fixieren und mit Einstellschraube (A)
waagrecht ausrichten
❒ Buchse (1) in Rauchrohrstutzen eindrehen und leicht festziehen
❒ Adapter (2) in Buchse schrauben
❒ Lambdasonde (3) in Adapter am Rauchrohrstutzen eindrehen und mit
Sechskantschlüssel (SW 22 mm) leicht festziehen
❒ Messingbuchse (4) in Muffe oberhalb der Lambdasonde einschrauben
❒ Abgasfühler (5) in Messingbuchse so einschieben, dass noch ca. 20 mm aus der
Hülse ragen und Position mit Flügelschraube fixieren
❒ Kesselfühler und STB-Kapillar mit Andruckfeder (6) in eingeschweißte Tauchhülse
bei Kesselvorlauf schieben
HINWEIS! Thermische Ablaufsicherung ist nicht im Lieferumfang enthalten!
