2.11
Verwendung EL33xx im TwinCAT System Manager
Im Vollausbau (alle möglichen PDO aktiviert, s. PDO Assignment) bietet z. B. die EL3314 folgende
Prozessdaten zur Verwendung an:

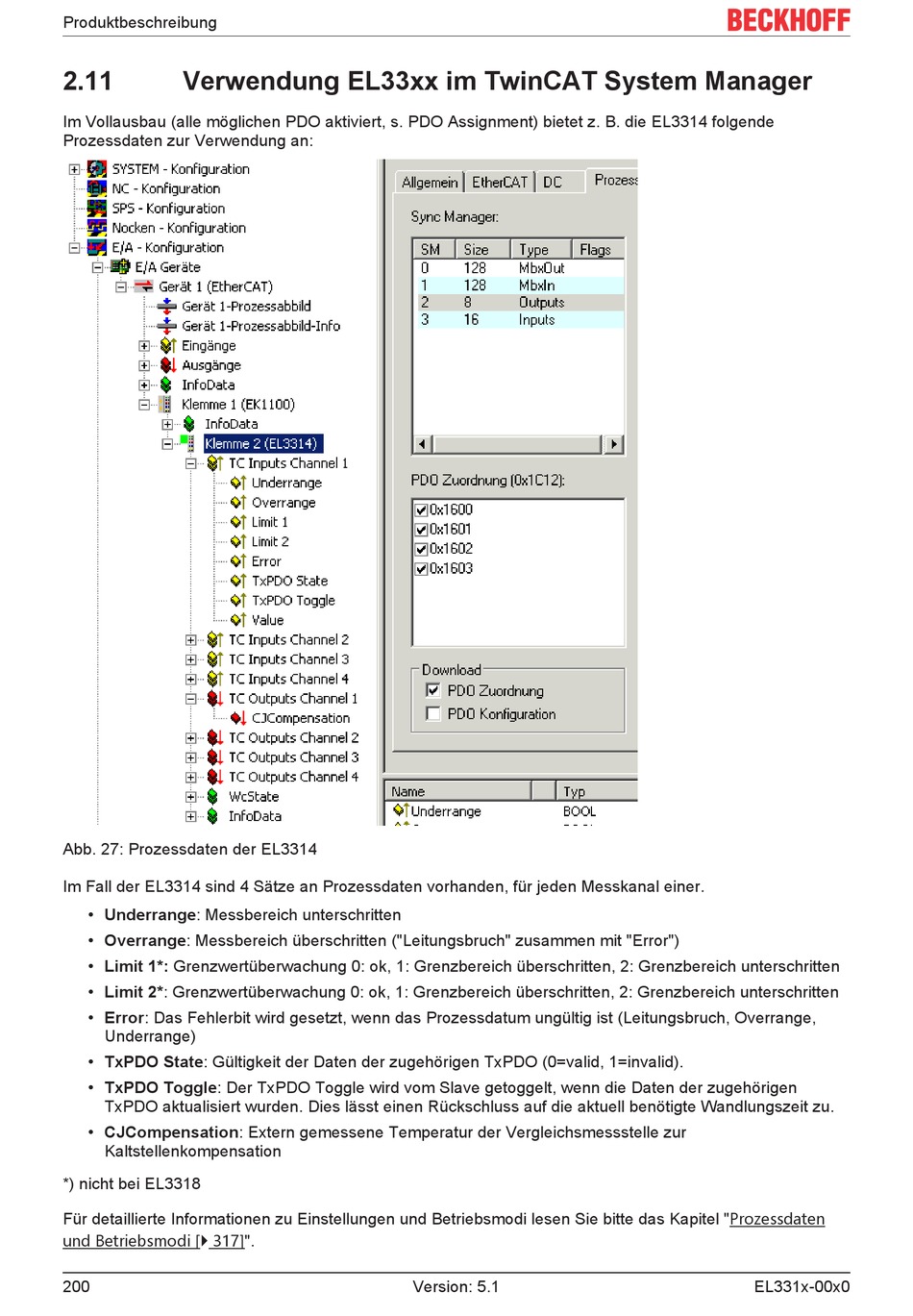

Abb. 27: Prozessdaten der EL3314
Im Fall der EL3314 sind 4 Sätze an Prozessdaten vorhanden, für jeden Messkanal einer.
• Underrange: Messbereich unterschritten
• Overrange: Messbereich überschritten ("Leitungsbruch" zusammen mit "Error")
• Limit 1*: Grenzwertüberwachung 0: ok, 1: Grenzbereich überschritten, 2: Grenzbereich unterschritten
• Limit 2*: Grenzwertüberwachung 0: ok, 1: Grenzbereich überschritten, 2: Grenzbereich unterschritten
• Error: Das Fehlerbit wird gesetzt, wenn das Prozessdatum ungültig ist (Leitungsbruch, Overrange,
Underrange)
• TxPDO State: Gültigkeit der Daten der zugehörigen TxPDO (0=valid, 1=invalid).
• TxPDO Toggle: Der TxPDO Toggle wird vom Slave getoggelt, wenn die Daten der zugehörigen
TxPDO aktualisiert wurden. Dies lässt einen Rückschluss auf die aktuell benötigte Wandlungszeit zu.
• CJCompensation: Extern gemessene Temperatur der Vergleichsmessstelle zur
Kaltstellenkompensation
*) nicht bei EL3318
Für detaillierte Informationen zu Einstellungen und Betriebsmodi lesen Sie bitte das Kapitel "Prozessdaten
und Betriebsmodi [} 317]".
