Hydraulikanschlüsse am Heck (doppeltwirkend)
Bedienung mit Kippschalter
I
0
II
44

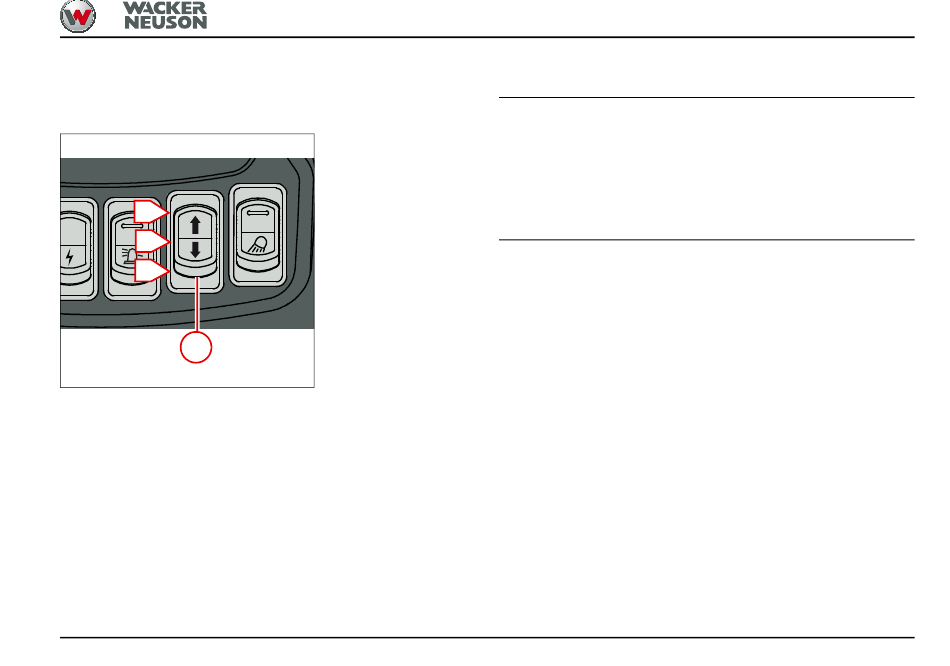

Abb. 128
BA WL28 * 08/2016 * RL28_5-13_Optionen_de.fm
HINWEIS
Technische Schäden durch Überhitzung der
Hydraulikanlage!
► Kippschalter 44 immer zurück in Nullstellung schalten,
wenn der Dauerbetrieb nicht benötigt wird.
Die Hydraulikanschlüsse am Heck werden mit dem
Kippschalter 44 Kippschalterleiste 1 bedient.
• Kippschalter 44 in Stellung I bringen.
➥ Anschluss L ist Rücklauf, Anschluss R ist
Druckseite.
• Kippschalter 44 in Stellung II bringen.
➥ Anschluss L ist Druckseite, Anschluss R ist
Rücklauf.
• Kippschalter 44 in Stellung 0 bringen.
➥ Die Hydraulikanschlüsse am Heck sind
ausgeschaltet.
