Niveauanzeige für Anbaugeräte (Opt.)
P-Kinematik
3
2

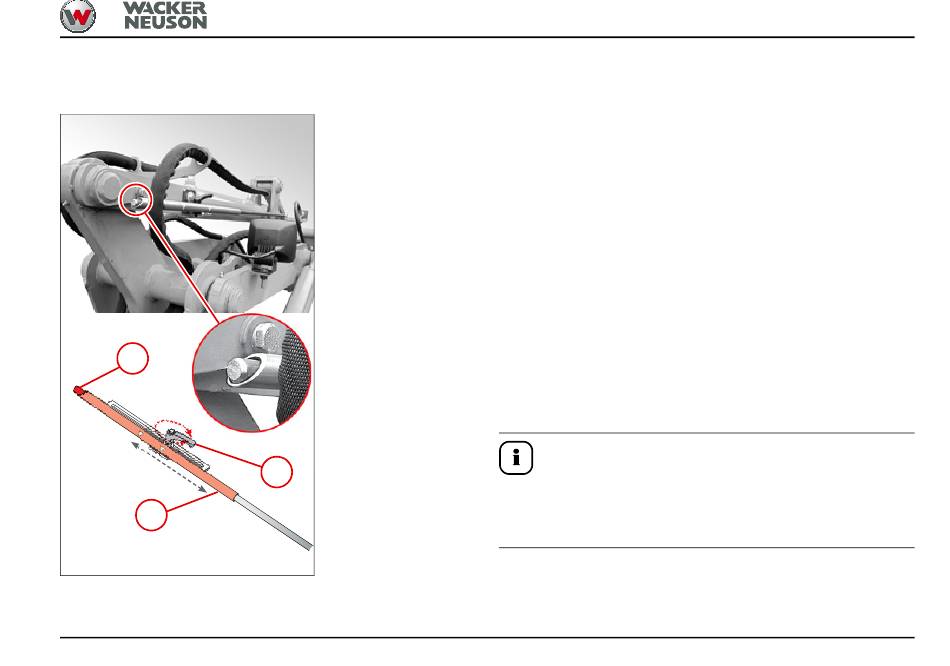

Abb. 84
BA WL28 * 08/2016 * RL28_5-11_Arbeitsbetrieb_de.fm
1
Die Niveauanzeige für Anbaugeräte ermöglicht dem
Fahrer des Fahrzeugs eine bessere Einschätzung der
Kippstellung des Anbaugerätes.
Niveauanzeige einstellen:
1. Anbaugerät etwas anheben und die Unterseite parallel
zum Boden ausrichten.
2. Hebel 1 durch Linksdrehung lösen.
3. Führungsrohr 2 so verschieben, dass die
Anzeigestange 3 mit dem Ende des Führungsrohres
abschließt.
4. Hebel 1 durch Rechtsdrehung festziehen.
➥ In abgesenkter Stellung des Hubgerüstes ist die
Unterseite des Anbaugerätes parallel zum Boden,
wenn die Anzeigestange mit dem Ende des
Führungsrohres abschließt.
Information
Bei Verwendung verschiedener Anbaugeräte kann für
jedes Anbaugerät eine Markierung auf dem Führungsrohr
angebracht werden.
