L1
L2

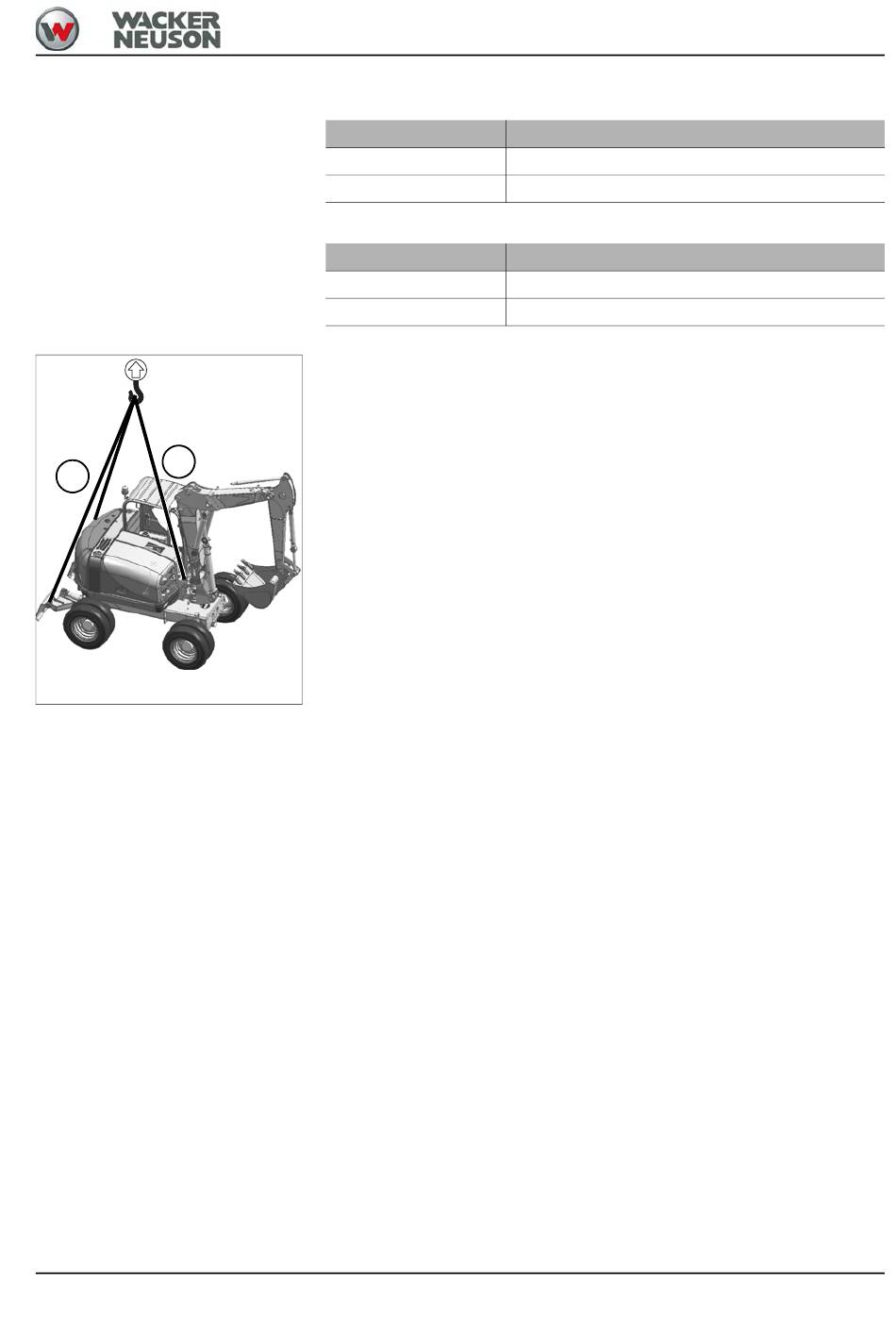

Abb. 335
BA EW100 de* 1.3 * ew100_13_600.fm
Die Längen L1 und L2 der Hebemittel beachten.
Länge
L1
L2
Länge
L1
L2
1. Entleerten Löffel anbauen und sicher verriegeln.
2. Sämtliche Verunreinigungen am Fahrzeug entfernen.
3. Fahrzeug auf waagrechtem, tragfestem und ebenem Untergrund
abstellen.
4. Löffel eindrehen.
5. Hubarm ganz heben.
6. Löffelstiel heranziehen.
7. Sperrsicherung am Oberwagen montieren.
8. Sperrsicherung für Hubarm montieren.
9. Parkbremse aktivieren.
10.Fußbremse arretieren.
11.Pratzen/Planierschild vollständig anheben.
12.Armsystem mittig nach vorne ausrichten.
13.Fahrzeug langsam so weit anheben, dass kein Bodenkontakt mehr
besteht.
14.Warten, bis das Fahrzeug ausgependelt ist.
15.Sind das Gleichgewicht sowie der Zustand und die Position der
Anschlagmittel zufriedenstellend, Fahrzeug langsam auf die
erforderliche Höhe anheben und verladen
16.Motor abstellen.
Armsystem mittig nach vorne ausrichten.
17.Hydrauliksystem durch mehrfaches Betätigen der Steuerhebel
drucklos machen.
18.Steuerhebelträger hochklappen.
19.Zündschlüssel abziehen und verwahren.
20.Sämtliche losen Gegenstände in der Kabine sicher verstauen.
21.Fahrerkabine verlassen, Fahrzeugtüren, Fenster und sämtliche
Abdeckungen schließen und zusperren.
22.Geeignete Anschlagmittel an den Hebepunkten montieren.
Maße für Planierschild
4200 mm (13'-9'')
5080 mm (16'-8'')
Maße für Pratzen
4200 mm (13'-9'')
5230 mm (17'-2'')
Transport 6
6-11
