A

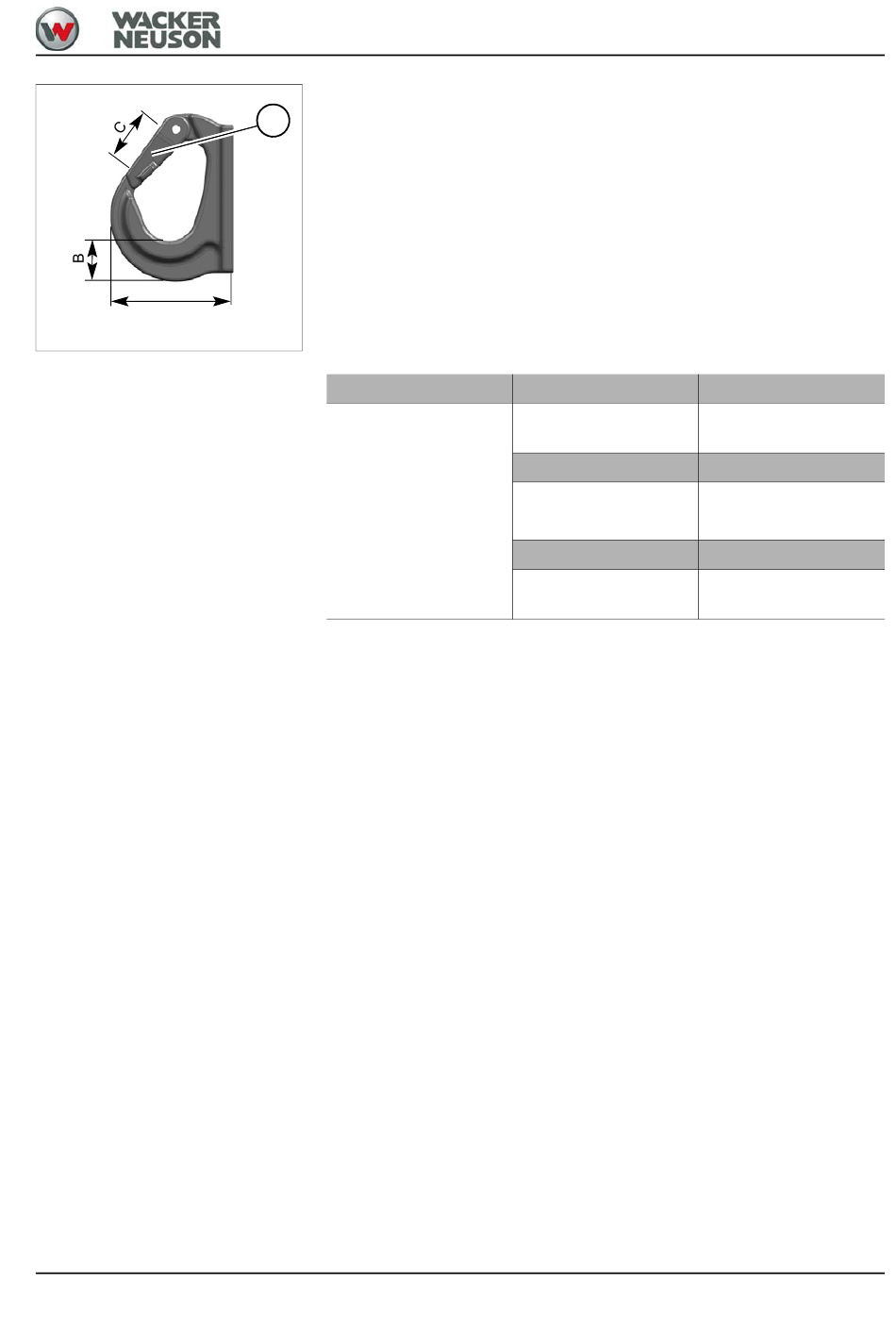

Abb. 405 (Symboldarstellung)
BA EW100 de* 1.3 * ew100_13_710.fm

Abnutzung Lasthaken

Lasthaken (Powertilt, Powertilt für Easy Lock) mit unzulässiger Abnutzung
C
(z. B. Toleranzüberschreitung), Beschädigungen, Verformungen,
Oberflächenrisse und Korrosion von einer autorisierten Fachwerkstatt
ersetzen lassen.
Die Abnützung des Nennmaßes darf nicht mehr als 10% (max. Toleranz)
betragen. Beim Messen genügt Messschiebergenauigkeit.
Schweißungen sind nicht zulässig.
Wenn der Federmechanismus des Schnappers C nicht mehr selbsttätig
schließt, die Arbeiten mit dem Lasthaken einstellen und den Fehler von
einer autorisierten Fachwerkstatt beheben lassen.
.
Lasthaken
PTS-08
Nennmaß A max. Toleranz A
133 mm
(5 1/4 in)
Nennmaß B
51 mm
(2 in)
Nennmaß C max. Toleranz C
34 mm
(1 1/4 in)
Wartung 7
146,3 mm
(5 3/4 in)
min. Toleranz B
45,9 mm
(1 6/8 in)
37,4 mm
(1 1/2 in)
7-55
