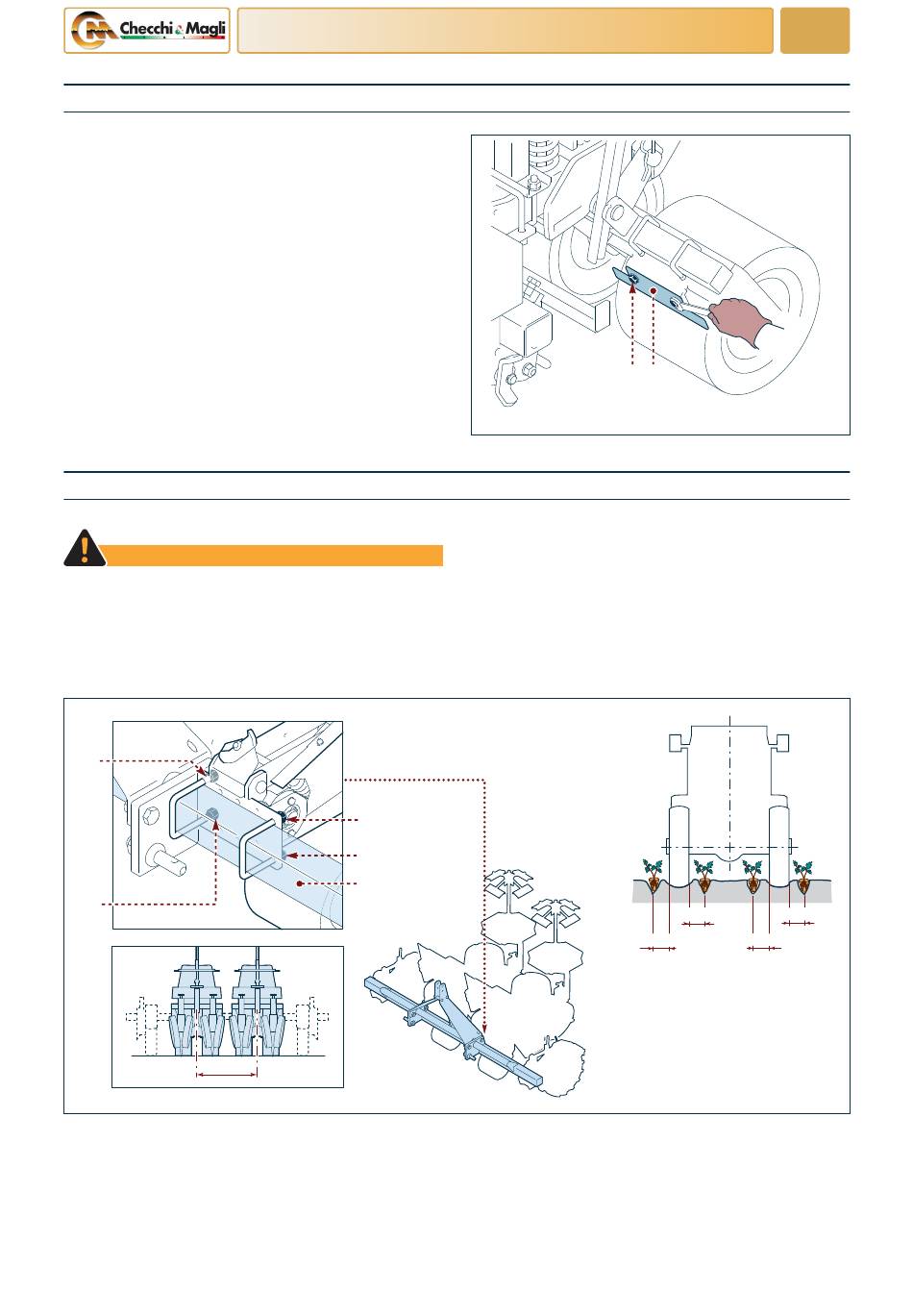

Einstellen des Abstreifers der Schwimmräder
Der Abstreifer dient zum Reinigen der Schwimmräder
vom angesammelten Erdreich und Schmutz.
Zur Einstellung die beschriebenen Arbeitsgänge ausfüh-
ren.
1) Lösen Sie die Schrauben (A).
2) Heben oder senken Sie den Abstreifer (B) des
Schwimmrades bis zum Erreichen der gewünschten
Position.
3) Ziehen Sie die Schrauben (A) an.
Führen Sie die gleichen Arbeitsgänge aus, um die Ab-
streifer an den anderen Pflanzeinheiten einzustellen.

Einstellen des Abstandes zwischen Doppelreihen

ACHTUNG
Blockieren Sie die vom Boden gehobene Arbeitsma-
schine mit externen Vorrichtungen (Böcken usw.).
Begeben Sie sich nie unter die Maschine, wenn sie
nicht in geeigneter Weise blockiert ist.
A
A
D
UN41-0548BN
Gehen Sie wie beschrieben vor.
1) Heben Sie die Arbeitsmaschine etwas vom Boden.
2) Lösen Sie die Muttern (A).
3) Verschieben Sie die Pflanzeinheit auf dem Rahmen
(B) bis der geforderte Abstand zwischen den Dop-
Deutsche Sprache
INFORMATIONEN ZU DEN EINSTELLUNGEN
UN41-0211DH
Die Arbeitsmaschine wird mit dem bei Bestellung ange-
gebenen "Abstand zwischen Doppelreihen" geliefert.
Wenden Sie sich bei Abständen zwischen Doppelreihen,
die nicht durch ein einfaches Einstellen der Pflanzeinhei-
ten eingerichtet werden können, an die Vertragswerk-
stätten oder direkt an den Hersteller, um die erforderli-
chen Erläuterungen zu erhalten.
A
A
B
pelreihen (D) erzielt wird.
4) Stellen Sie die Umpflanzeinheit so ein, dass die Pflan-
zen in einem Abstand (C) von cm 10 - 12 vom Rad des
Schleppers gehalten wird.
18
A B
10 - 12 10 - 12
C
cm
cm
10 - 12 10 - 12
C
C
cm
cm
Gebrauch und Wartung
