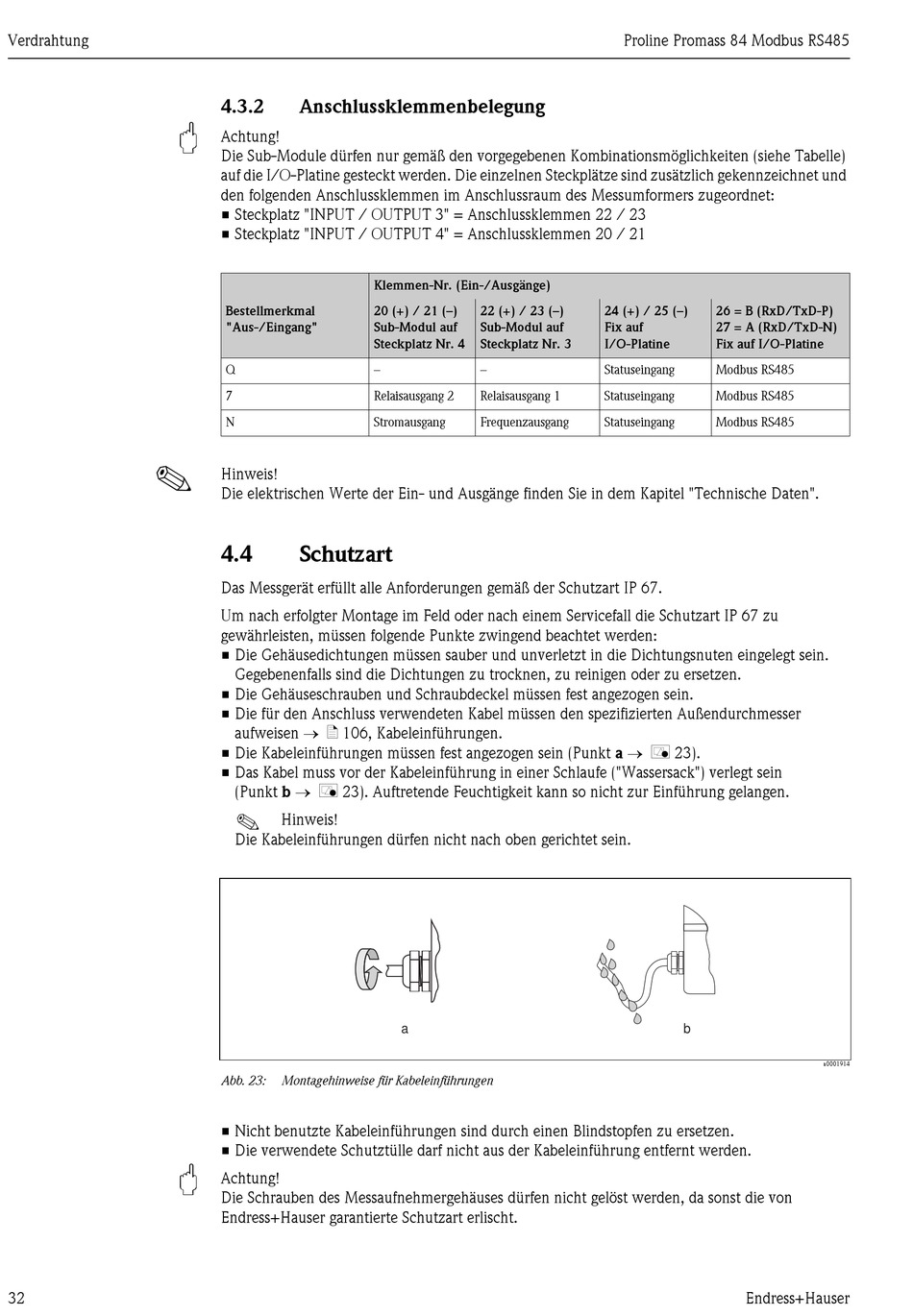

Verdrahtung
"
!
"
32
4.3.2

Anschlussklemmenbelegung

Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten (siehe Tabelle)
auf die I/O-Platine gesteckt werden. Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und
den folgenden Anschlussklemmen im Anschlussraum des Messumformers zugeordnet:
• Steckplatz "INPUT / OUTPUT 3" = Anschlussklemmen 22 / 23
• Steckplatz "INPUT / OUTPUT 4" = Anschlussklemmen 20 / 21
Klemmen-Nr. (Ein-/Ausgänge)
Bestellmerkmal 20 (+) / 21 (–)
"Aus-/Eingang" Sub-Modul auf
Steckplatz Nr. 4
Q –
7 Relaisausgang 2
N Stromausgang
Hinweis!
Die elektrischen Werte der Ein- und Ausgänge finden Sie in dem Kapitel "Technische Daten".
4.4

Schutzart

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP 67.
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnuten eingelegt sein.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Die Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen  ä 106, Kabeleinführungen.
• Die Kabeleinführungen müssen fest angezogen sein (Punkt a  å 23).
• Das Kabel muss vor der Kabeleinführung in einer Schlaufe ("Wassersack") verlegt sein
(Punkt b  å 23). Auftretende Feuchtigkeit kann so nicht zur Einführung gelangen.
!
Hinweis!
Die Kabeleinführungen dürfen nicht nach oben gerichtet sein.
Abb. 23: Montagehinweise für Kabeleinführungen
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
Achtung!
Die Schrauben des Messaufnehmergehäuses dürfen nicht gelöst werden, da sonst die von
Endress+Hauser garantierte Schutzart erlischt.
22 (+) / 23 (–)
Sub-Modul auf
Steckplatz Nr. 3
–
Relaisausgang 1
Frequenzausgang
a
Proline Promass 84 Modbus RS485
24 (+) / 25 (–) 26 = B (RxD/TxD-P)
Fix auf 27 = A (RxD/TxD-N)
I/O-Platine Fix auf I/O-Platine
Statuseingang Modbus RS485
Statuseingang Modbus RS485
Statuseingang Modbus RS485
b
Endress+Hauser
a0001914
