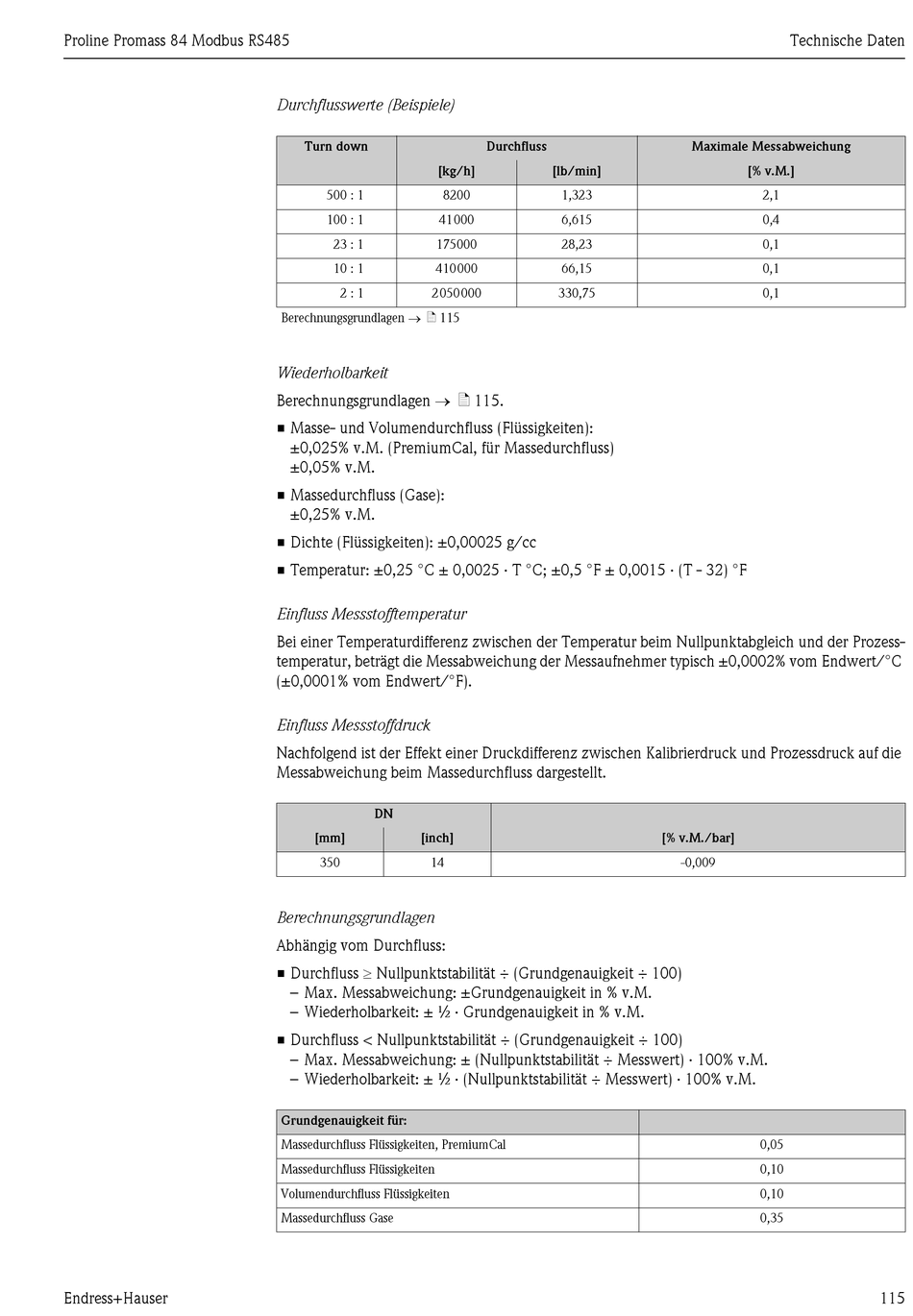

Proline Promass 84 Modbus RS485
Endress+Hauser
Durchflusswerte (Beispiele)
Turn down
[kg/h]
500 : 1 8200
100 : 1 41000
23 : 1 175000
10 : 1 410000
2 : 1 2050000
Berechnungsgrundlagen  ä 115
Wiederholbarkeit
Berechnungsgrundlagen  ä 115.
• Masse- und Volumendurchfluss (Flüssigkeiten):
±0,025% v.M. (PremiumCal, für Massedurchfluss)
±0,05% v.M.
• Massedurchfluss (Gase):
±0,25% v.M.
• Dichte (Flüssigkeiten): ±0,00025 g/cc
• Temperatur: ±0,25 °C ± 0,0025 · T °C; ±0,5 °F ± 0,0015 · (T - 32) °F
Einfluss Messstofftemperatur
Bei einer Temperaturdifferenz zwischen der Temperatur beim Nullpunktabgleich und der Prozess-
temperatur, beträgt die Messabweichung der Messaufnehmer typisch ±0,0002% vom Endwert/°C
(±0,0001% vom Endwert/°F).
Einfluss Messstoffdruck
Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die
Messabweichung beim Massedurchfluss dargestellt.
DN
[mm] [inch]
350 14
Berechnungsgrundlagen
Abhängig vom Durchfluss:
• Durchfluss  Nullpunktstabilität ÷ (Grundgenauigkeit ÷ 100)
– Max. Messabweichung: ±Grundgenauigkeit in % v.M.
– Wiederholbarkeit: ± ½ · Grundgenauigkeit in % v.M.
• Durchfluss < Nullpunktstabilität ÷ (Grundgenauigkeit ÷ 100)
– Max. Messabweichung: ± (Nullpunktstabilität ÷ Messwert) · 100% v.M.
– Wiederholbarkeit: ± ½ · (Nullpunktstabilität ÷ Messwert) · 100% v.M.
Grundgenauigkeit für:
Massedurchfluss Flüssigkeiten, PremiumCal
Massedurchfluss Flüssigkeiten
Volumendurchfluss Flüssigkeiten
Massedurchfluss Gase
Durchfluss
[lb/min]
1,323
6,615
28,23
66,15
330,75
Technische Daten
Maximale Messabweichung
[% v.M.]
2,1
0,4
0,1
0,1
0,1
[% v.M./bar]
-0,009
0,05
0,10
0,10
0,35
