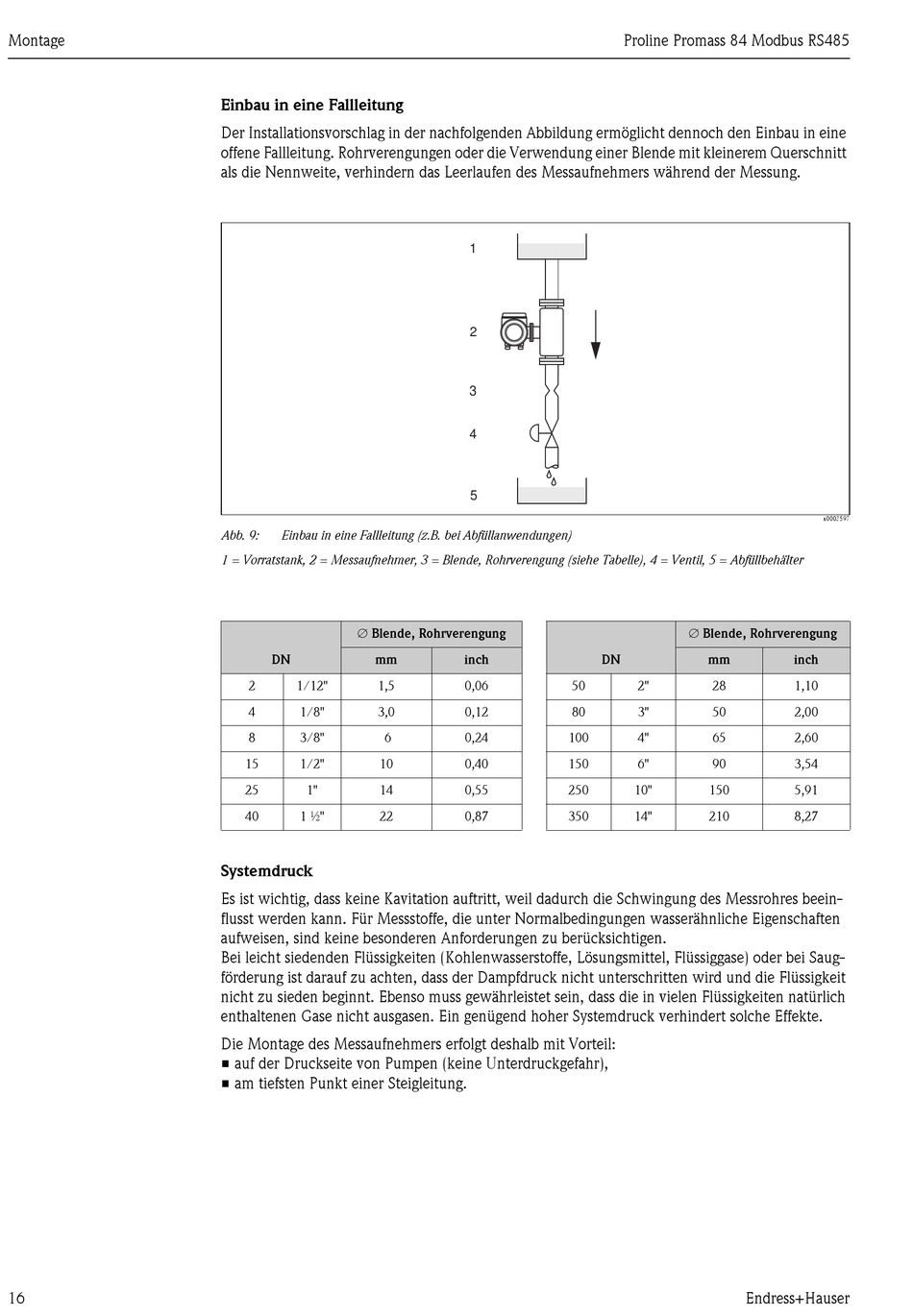

Endress+Hauser Proline Promass 84 Modbus RS485 Betriebsanleitung Seite 16

Montage
16
Einbau in eine Fallleitung
Der Installationsvorschlag in der nachfolgenden Abbildung ermöglicht dennoch den Einbau in eine
offene Fallleitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt
als die Nennweite, verhindern das Leerlaufen des Messaufnehmers während der Messung.
Abb. 9: Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 = Vorratstank, 2 = Messaufnehmer, 3 = Blende, Rohrverengung (siehe Tabelle), 4 = Ventil, 5 = Abfüllbehälter
 Blende, Rohrverengung
DN mm
2 1/12" 1,5
4 1/8" 3,0
8 3/8" 6
15 1/2" 10
25 1" 14
40 1 ½" 22
Systemdruck
Es ist wichtig, dass keine Kavitation auftritt, weil dadurch die Schwingung des Messrohres beein-
flusst werden kann. Für Messstoffe, die unter Normalbedingungen wasserähnliche Eigenschaften
aufweisen, sind keine besonderen Anforderungen zu berücksichtigen.
Bei leicht siedenden Flüssigkeiten (Kohlenwasserstoffe, Lösungsmittel, Flüssiggase) oder bei Saug-
förderung ist darauf zu achten, dass der Dampfdruck nicht unterschritten wird und die Flüssigkeit
nicht zu sieden beginnt. Ebenso muss gewährleistet sein, dass die in vielen Flüssigkeiten natürlich
enthaltenen Gase nicht ausgasen. Ein genügend hoher Systemdruck verhindert solche Effekte.
Die Montage des Messaufnehmers erfolgt deshalb mit Vorteil:
• auf der Druckseite von Pumpen (keine Unterdruckgefahr),
• am tiefsten Punkt einer Steigleitung.
Proline Promass 84 Modbus RS485
1
2
3
4
5
inch DN
0,06 50
0,12 80
0,24 100
0,40 150
0,55 250 10"
0,87 350 14"
 Blende, Rohrverengung
mm inch
2" 28 1,10
3" 50 2,00
4" 65 2,60
6" 90 3,54
150 5,91
210 8,27
Endress+Hauser
a0003597
