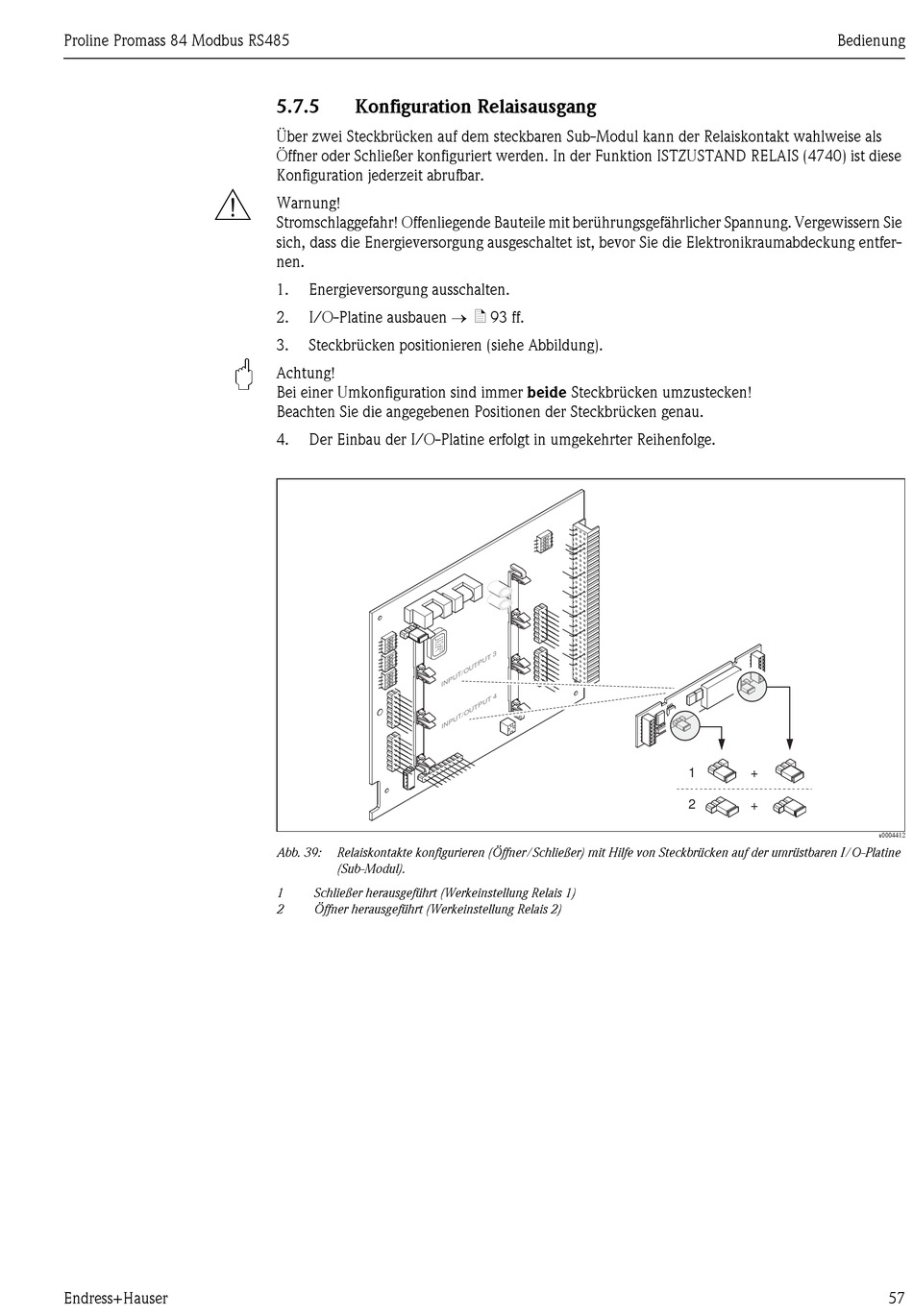

Konfiguration Relaisausgang - Endress+Hauser Proline Promass 84 Modbus RS485 Betriebsanleitung

Proline Promass 84 Modbus RS485
#
"
Endress+Hauser
5.7.5

Konfiguration Relaisausgang

Über zwei Steckbrücken auf dem steckbaren Sub-Modul kann der Relaiskontakt wahlweise als
Öffner oder Schließer konfiguriert werden. In der Funktion ISTZUSTAND RELAIS (4740) ist diese
Konfiguration jederzeit abrufbar.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer-
nen.
1. Energieversorgung ausschalten.
I/O-Platine ausbauen  ä 93 ff.
2.
3. Steckbrücken positionieren (siehe Abbildung).
Achtung!
Bei einer Umkonfiguration sind immer beide Steckbrücken umzustecken!
Beachten Sie die angegebenen Positionen der Steckbrücken genau.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
1
2
3
4
1
2
3
4
P U
1
2
I N
3
4
P U
I N
Abb. 39: Relaiskontakte konfigurieren (Öffner/Schließer) mit Hilfe von Steckbrücken auf der umrüstbaren I/O-Platine
(Sub-Modul).
1 Schließer herausgeführt (Werkeinstellung Relais 1)
2 Öffner herausgeführt (Werkeinstellung Relais 2)
1
2
3
4
3
U T
T P
O U
T /
4
U T
T P
O U
T /
Bedienung
+
1
2
+
a0004412
57
