Inbetriebnahme

!
58

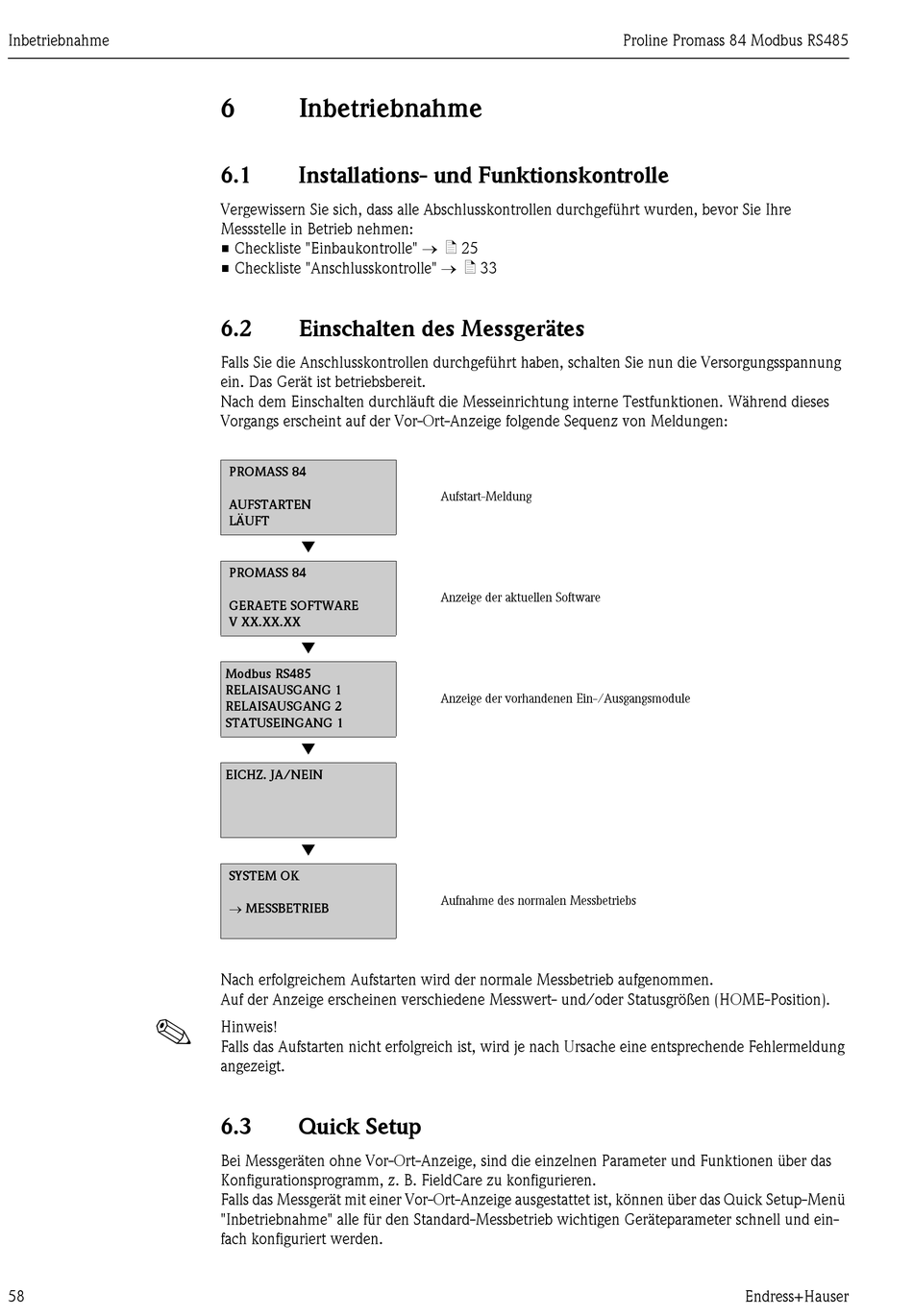

6 Inbetriebnahme
6.1

Installations- und Funktionskontrolle

Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre
Messstelle in Betrieb nehmen:
• Checkliste "Einbaukontrolle"  ä 25
• Checkliste "Anschlusskontrolle"  ä 33
6.2 Einschalten des Messgerätes
Falls Sie die Anschlusskontrollen durchgeführt haben, schalten Sie nun die Versorgungsspannung
ein. Das Gerät ist betriebsbereit.
Nach dem Einschalten durchläuft die Messeinrichtung interne Testfunktionen. Während dieses
Vorgangs erscheint auf der Vor-Ort-Anzeige folgende Sequenz von Meldungen:
PROMASS 84
AUFSTARTEN
LÄUFT
Æ
PROMASS 84
GERAETE SOFTWARE
V XX.XX.XX
Æ
Modbus RS485
RELAISAUSGANG 1
RELAISAUSGANG 2
STATUSEINGANG 1
Æ
EICHZ. JA/NEIN
Æ
SYSTEM OK
 MESSBETRIEB
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen.
Auf der Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen (HOME-Position).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende Fehlermeldung
angezeigt.
6.3

Quick Setup

Bei Messgeräten ohne Vor-Ort-Anzeige, sind die einzelnen Parameter und Funktionen über das
Konfigurationsprogramm, z. B. FieldCare zu konfigurieren.
Falls das Messgerät mit einer Vor-Ort-Anzeige ausgestattet ist, können über das Quick Setup-Menü
"Inbetriebnahme" alle für den Standard-Messbetrieb wichtigen Geräteparameter schnell und ein-
fach konfiguriert werden.
Aufstart-Meldung
Anzeige der aktuellen Software
Anzeige der vorhandenen Ein-/Ausgangsmodule
Aufnahme des normalen Messbetriebs
Proline Promass 84 Modbus RS485
Endress+Hauser
