Konfiguration Stromausgang
Die Konfiguration des Stromausgangs als "aktiv" oder "passiv" erfolgt über verschiedene
Steckbrücken auf dem Strom-Sub-Modul.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
1.
Energieversorgung ausschalten.
I/O-Platine ausbauen ä 93 ff.
2.
3.
Steckbrücken positionieren (siehe Abbildung).
Achtung!
Zerstörungsgefahr von Messgeräten! Beachten Sie die in der Abbildung angegeben Positionen der
Steckbrücken genau. Falsch gesteckte Brücken können zu Überströmen führen und damit das
Messgerät selber oder extern angeschlossene Geräte zerstören!
4.
Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
1
2
3
4
3
U T
1
2
T P
3
O U
4
T /
1
P U
2
I N
3
4
4
U T
T P
O U
T /
P U
I N

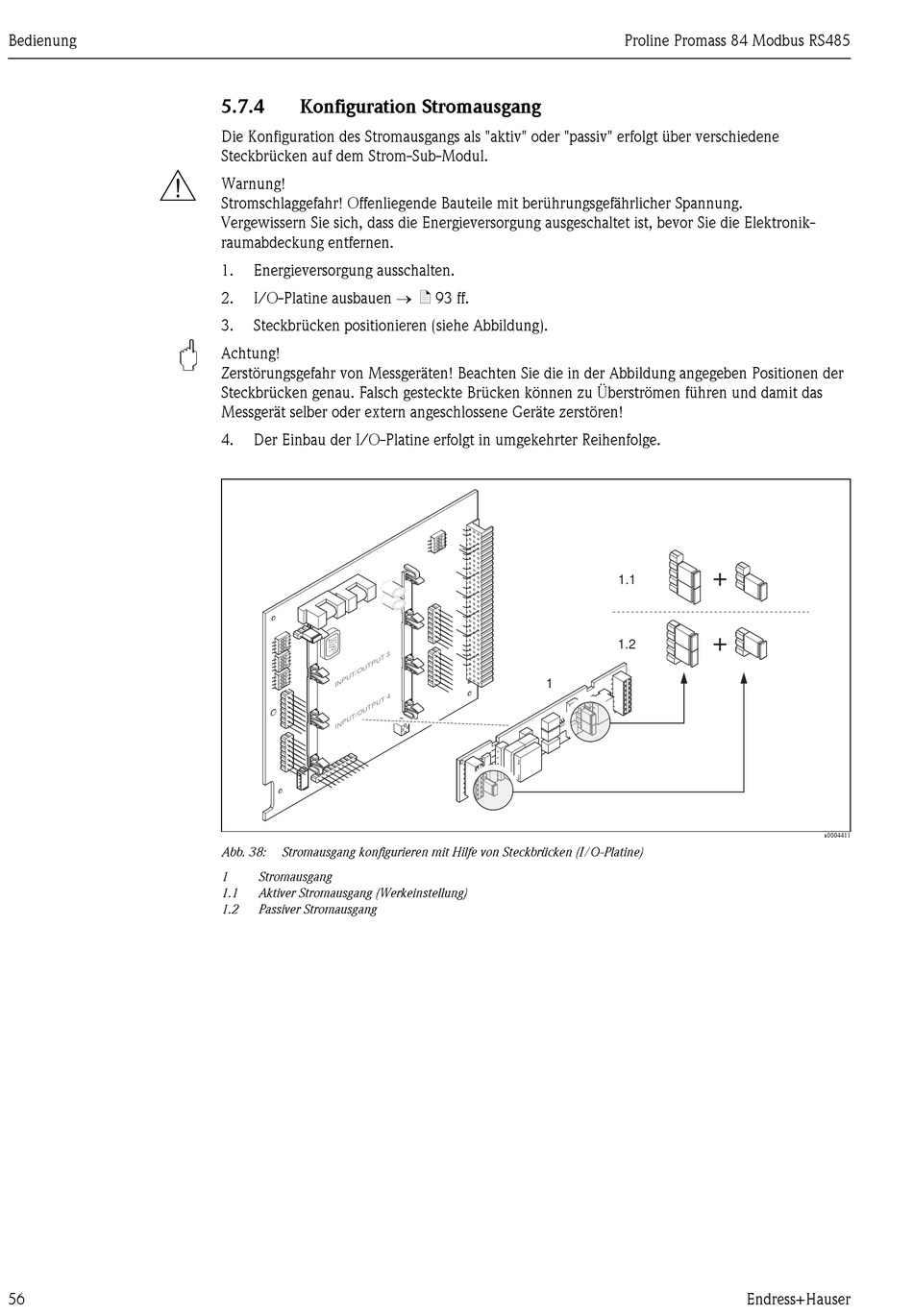

Abb. 38:
