Montage
18

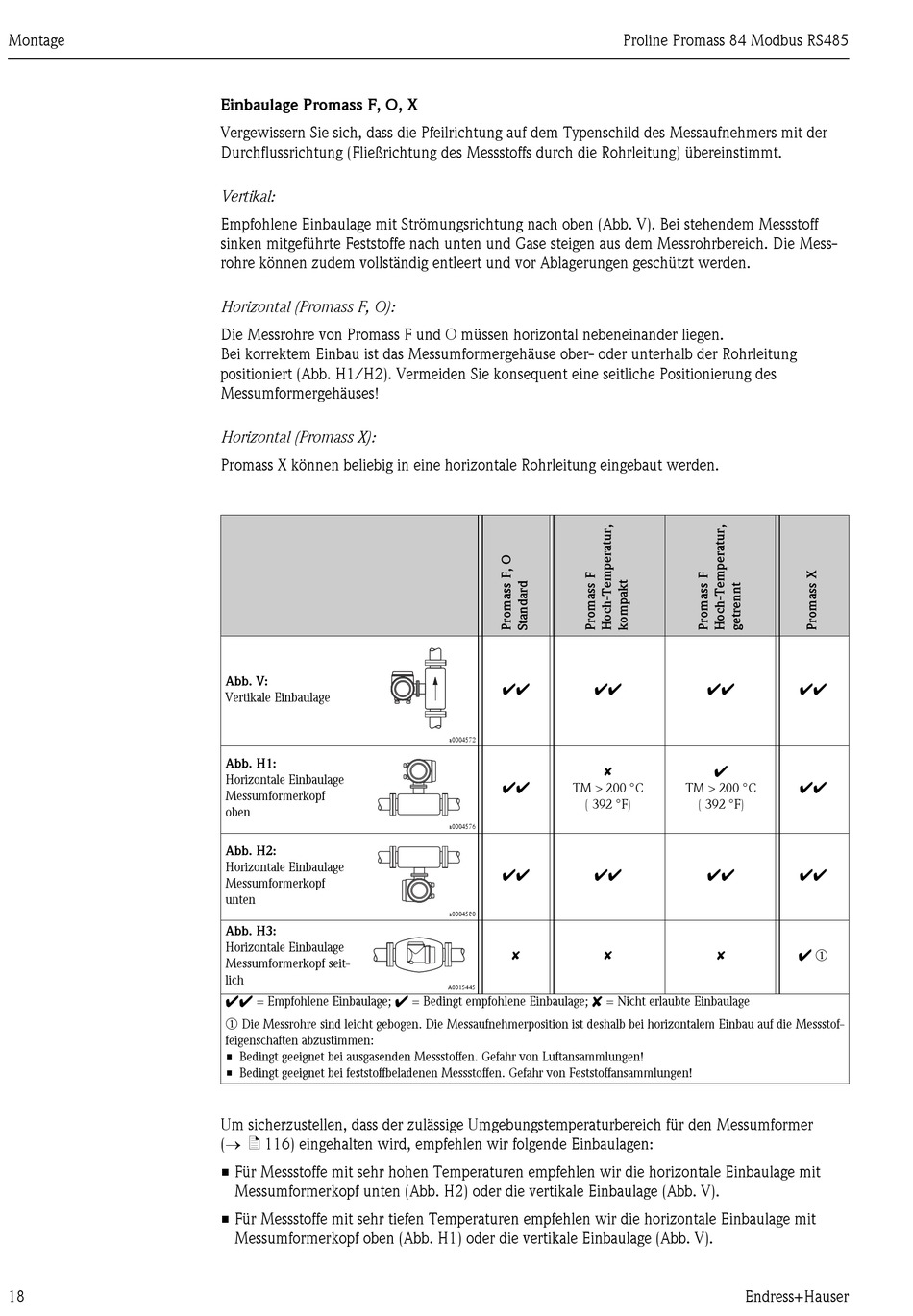

Einbaulage Promass F, O, X
Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der
Durchflussrichtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt.
Vertikal:
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Abb. V). Bei stehendem Messstoff
sinken mitgeführte Feststoffe nach unten und Gase steigen aus dem Messrohrbereich. Die Mess-
rohre können zudem vollständig entleert und vor Ablagerungen geschützt werden.
Horizontal (Promass F, O):
Die Messrohre von Promass F und O müssen horizontal nebeneinander liegen.
Bei korrektem Einbau ist das Messumformergehäuse ober- oder unterhalb der Rohrleitung
positioniert (Abb. H1/H2). Vermeiden Sie konsequent eine seitliche Positionierung des
Messumformergehäuses!
Horizontal (Promass X):
Promass X können beliebig in eine horizontale Rohrleitung eingebaut werden.
Abb. V:
Vertikale Einbaulage
Abb. H1:
Horizontale Einbaulage
Messumformerkopf
oben
Abb. H2:
Horizontale Einbaulage
Messumformerkopf
unten
Abb. H3:
Horizontale Einbaulage
Messumformerkopf seit-
lich
ÃÃ
= Empfohlene Einbaulage;
m
Die Messrohre sind leicht gebogen. Die Messaufnehmerposition ist deshalb bei horizontalem Einbau auf die Messstof-
feigenschaften abzustimmen:
• Bedingt geeignet bei ausgasenden Messstoffen. Gefahr von Luftansammlungen!
• Bedingt geeignet bei feststoffbeladenen Messstoffen. Gefahr von Feststoffansammlungen!
Um sicherzustellen, dass der zulässige Umgebungstemperaturbereich für den Messumformer
( ä 116) eingehalten wird, empfehlen wir folgende Einbaulagen:
• Für Messstoffe mit sehr hohen Temperaturen empfehlen wir die horizontale Einbaulage mit
Messumformerkopf unten (Abb. H2) oder die vertikale Einbaulage (Abb. V).
• Für Messstoffe mit sehr tiefen Temperaturen empfehlen wir die horizontale Einbaulage mit
Messumformerkopf oben (Abb. H1) oder die vertikale Einbaulage (Abb. V).
ÃÃ
a0004572
ÃÃ
a0004576
ÃÃ
a0004580
✘
A0015445
Ã
= Bedingt empfohlene Einbaulage;
Proline Promass 84 Modbus RS485
ÃÃ ÃÃ
Ã
✘
TM > 200 °C TM > 200 °C
( 392 °F) ( 392 °F)
ÃÃ ÃÃ
✘ ✘
✘
= Nicht erlaubte Einbaulage
