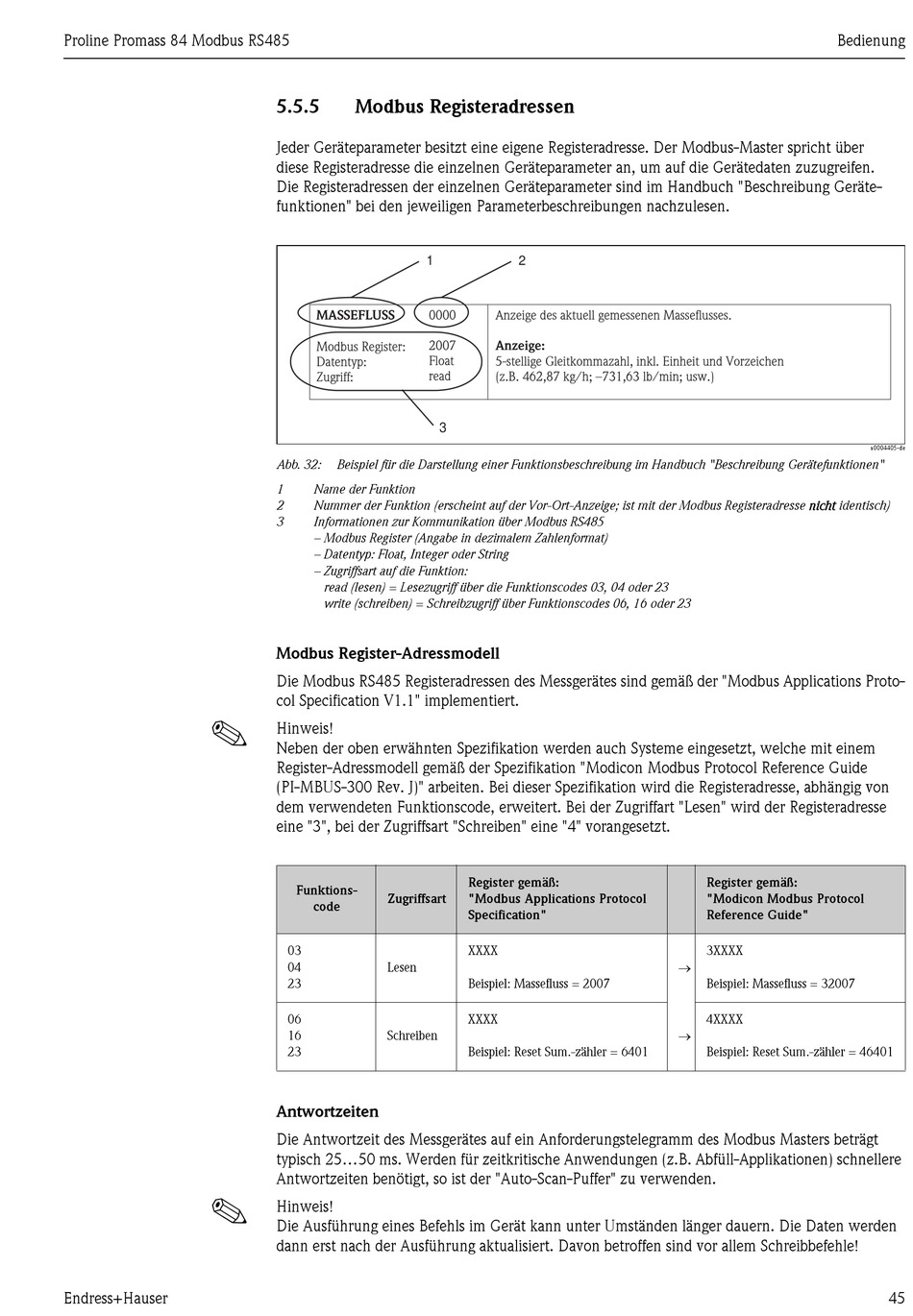

5.5.5

Modbus Registeradressen

Jeder Geräteparameter besitzt eine eigene Registeradresse. Der Modbus-Master spricht über
diese Registeradresse die einzelnen Geräteparameter an, um auf die Gerätedaten zuzugreifen.
Die Registeradressen der einzelnen Geräteparameter sind im Handbuch "Beschreibung Geräte-
funktionen" bei den jeweiligen Parameterbeschreibungen nachzulesen.
1
MASSEFLUSS
0000
2007
Modbus Register:
Float
Datentyp:
read
Zugriff:
3
Abb. 32: Beispiel für die Darstellung einer Funktionsbeschreibung im Handbuch "Beschreibung Gerätefunktionen"
1 Name der Funktion
2 Nummer der Funktion (erscheint auf der Vor-Ort-Anzeige; ist mit der Modbus Registeradresse nicht identisch)
3 Informationen zur Kommunikation über Modbus RS485
– Modbus Register (Angabe in dezimalem Zahlenformat)
– Datentyp: Float, Integer oder String
– Zugriffsart auf die Funktion:
read (lesen) = Lesezugriff über die Funktionscodes 03, 04 oder 23
write (schreiben) = Schreibzugriff über Funktionscodes 06, 16 oder 23
Modbus Register-Adressmodell
Die Modbus RS485 Registeradressen des Messgerätes sind gemäß der "Modbus Applications Proto-
col Specification V1.1" implementiert.
Hinweis!
Neben der oben erwähnten Spezifikation werden auch Systeme eingesetzt, welche mit einem
Register-Adressmodell gemäß der Spezifikation "Modicon Modbus Protocol Reference Guide
(PI-MBUS-300 Rev. J)" arbeiten. Bei dieser Spezifikation wird die Registeradresse, abhängig von
dem verwendeten Funktionscode, erweitert. Bei der Zugriffart "Lesen" wird der Registeradresse
eine "3", bei der Zugriffsart "Schreiben" eine "4" vorangesetzt.
Funktions-
Zugriffsart
code
03
04 Lesen
23
06
16 Schreiben
23
Antwortzeiten
Die Antwortzeit des Messgerätes auf ein Anforderungstelegramm des Modbus Masters beträgt
typisch 25...50 ms. Werden für zeitkritische Anwendungen (z.B. Abfüll-Applikationen) schnellere
Antwortzeiten benötigt, so ist der "Auto-Scan-Puffer" zu verwenden.
Hinweis!
Die Ausführung eines Befehls im Gerät kann unter Umständen länger dauern. Die Daten werden
dann erst nach der Ausführung aktualisiert. Davon betroffen sind vor allem Schreibbefehle!
2
Anzeige des aktuell gemessenen Masseflusses.
Anzeige:
5-stellige Gleitkommazahl, inkl. Einheit und Vorzeichen
(z.B. 462,87 kg/h; –731,63 lb/min; usw.)
Register gemäß:
"Modbus Applications Protocol
Specification"
XXXX
Beispiel: Massefluss = 2007
XXXX
Beispiel: Reset Sum.-zähler = 6401
Bedienung
Register gemäß:
"Modicon Modbus Protocol
Reference Guide"
3XXXX

Beispiel: Massefluss = 32007
4XXXX

Beispiel: Reset Sum.-zähler = 46401
a0004405-de
