Master-Slave Kommunikation
Bei der Master-Slave-Kommunikation über Modbus RS485 unterscheidet man zwischen zwei
Kommunikationsarten:
• Polling (Anfrage-Antwort-Transaktion)
Der Master sendet ein Anforderungstelegramm an einen Slave und erwartet dessen Antwort-
telegramm. Der Slave wird hierbei aufgrund seiner eindeutigen Bus-Adresse (1...247) direkt
angesprochen.
2

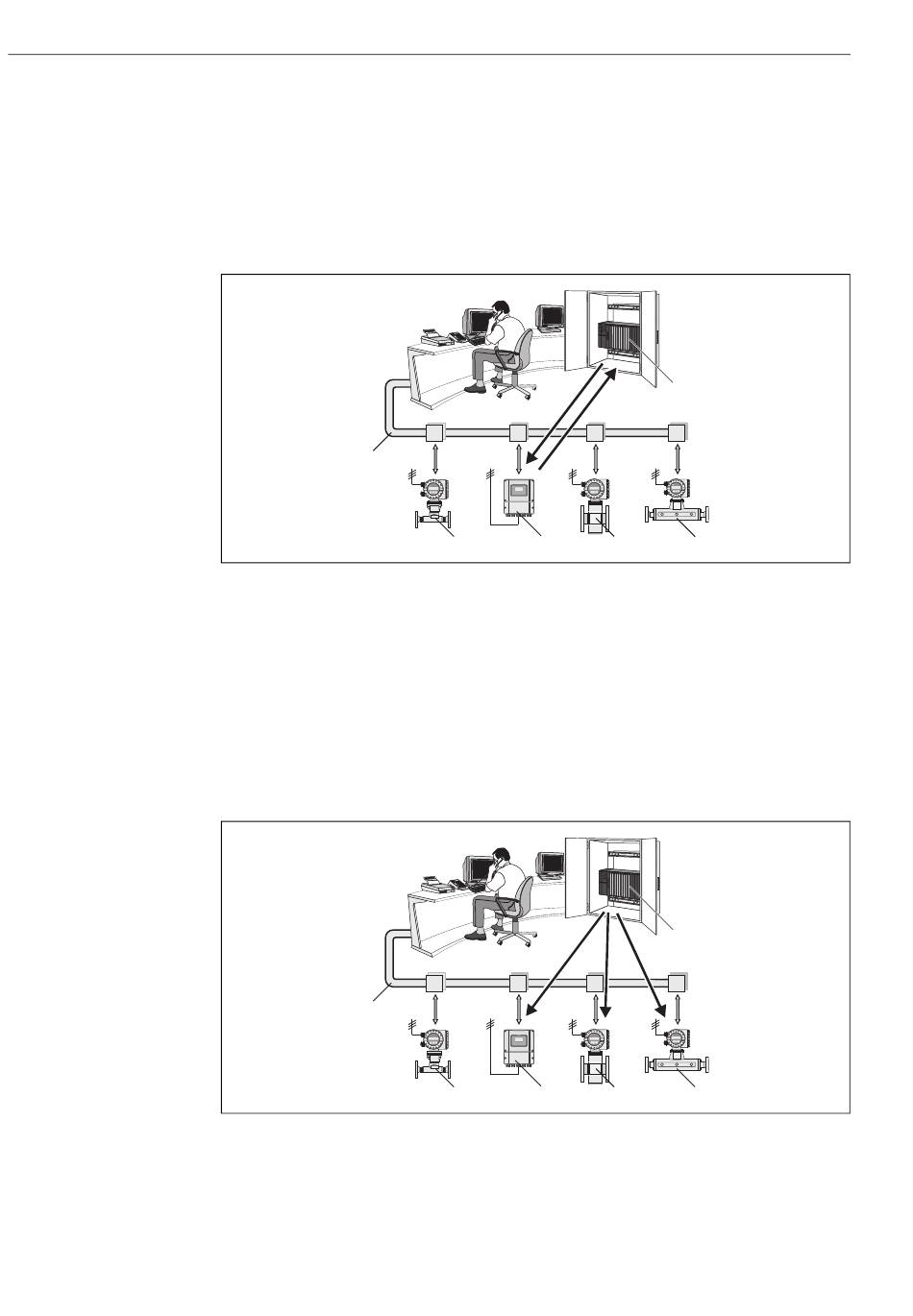

Abb. 30: Datenverkehr Modbus RS485 Polling
1 Modbus Master (SPS, etc.)
2 Modbus RS485
3 Modbus Slave (Messgeräte, etc.)
a Anforderungstelegramm an diesen einen Modbus Slave (Request)
b Antworttelegramm an Modbus Master (Response)
• Broadcast Message
Der Master sendet über die Globaladresse 0 (Broadcast-Adresse) einen Befehl an alle Slaves im
Feldbus-System, die diesen ohne Rückmeldung an den Master ausführen. Broadcast Messages
sind nur in Verbindung mit schreibenden Functionscodes zulässig.
2
Abb. 31: Datenverkehr Modbus RS485 Polling
1 Modbus Master (SPS, etc.)
2 Modbus RS485
3 Modbus Slave (Messgeräte, etc.)
a Broadcast Message Befehl an alle Modbus Slaves (Anforderung wird ohne Antworttelegramm an den Master aus-
geführt)
