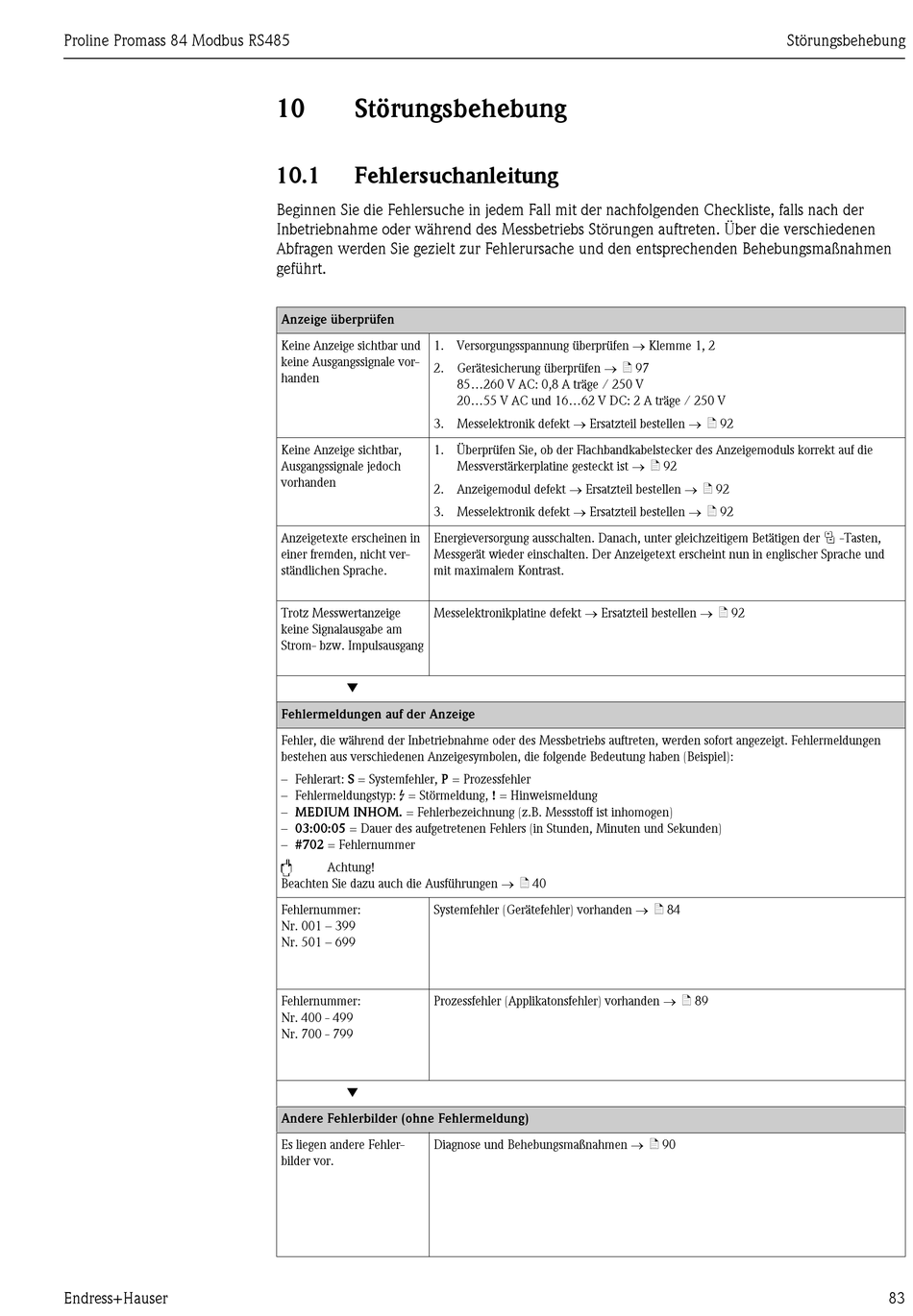

10 Störungsbehebung
10.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der
Inbetriebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen
Abfragen werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen
geführt.
Anzeige überprüfen
1. Versorgungsspannung überprüfen  Klemme 1, 2
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
2. Gerätesicherung überprüfen  ä 97
handen
3. Messelektronik defekt  Ersatzteil bestellen  ä 92
Keine Anzeige sichtbar, 1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf die
Ausgangssignale jedoch
vorhanden
2. Anzeigemodul defekt  Ersatzteil bestellen  ä 92
3. Messelektronik defekt  Ersatzteil bestellen  ä 92
Anzeigetexte erscheinen in Energieversorgung ausschalten. Danach, unter gleichzeitigem Betätigen der
einer fremden, nicht ver- Messgerät wieder einschalten. Der Anzeigetext erscheint nun in englischer Sprache und
ständlichen Sprache. mit maximalem Kontrast.
Messelektronikplatine defekt  Ersatzteil bestellen  ä 92
Trotz Messwertanzeige
keine Signalausgabe am
Strom- bzw. Impulsausgang
▼
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Fehlermeldungen
bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
$
– Fehlermeldungstyp: = Störmeldung, ! = Hinweismeldung
– MEDIUM INHOM. = Fehlerbezeichnung (z.B. Messstoff ist inhomogen)
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #702 = Fehlernummer
"
Achtung!
Beachten Sie dazu auch die Ausführungen  ä 40
Systemfehler (Gerätefehler) vorhanden  ä 84
Fehlernummer:
Nr. 001 – 399
Nr. 501 – 699
Prozessfehler (Applikatonsfehler) vorhanden  ä 89
Fehlernummer:
Nr. 400 - 499
Nr. 700 - 799
▼
Andere Fehlerbilder (ohne Fehlermeldung)
Diagnose und Behebungsmaßnahmen  ä 90
Es liegen andere Fehler-
bilder vor.
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Messverstärkerplatine gesteckt ist  ä 92
Störungsbehebung
P
-Tasten,
83
